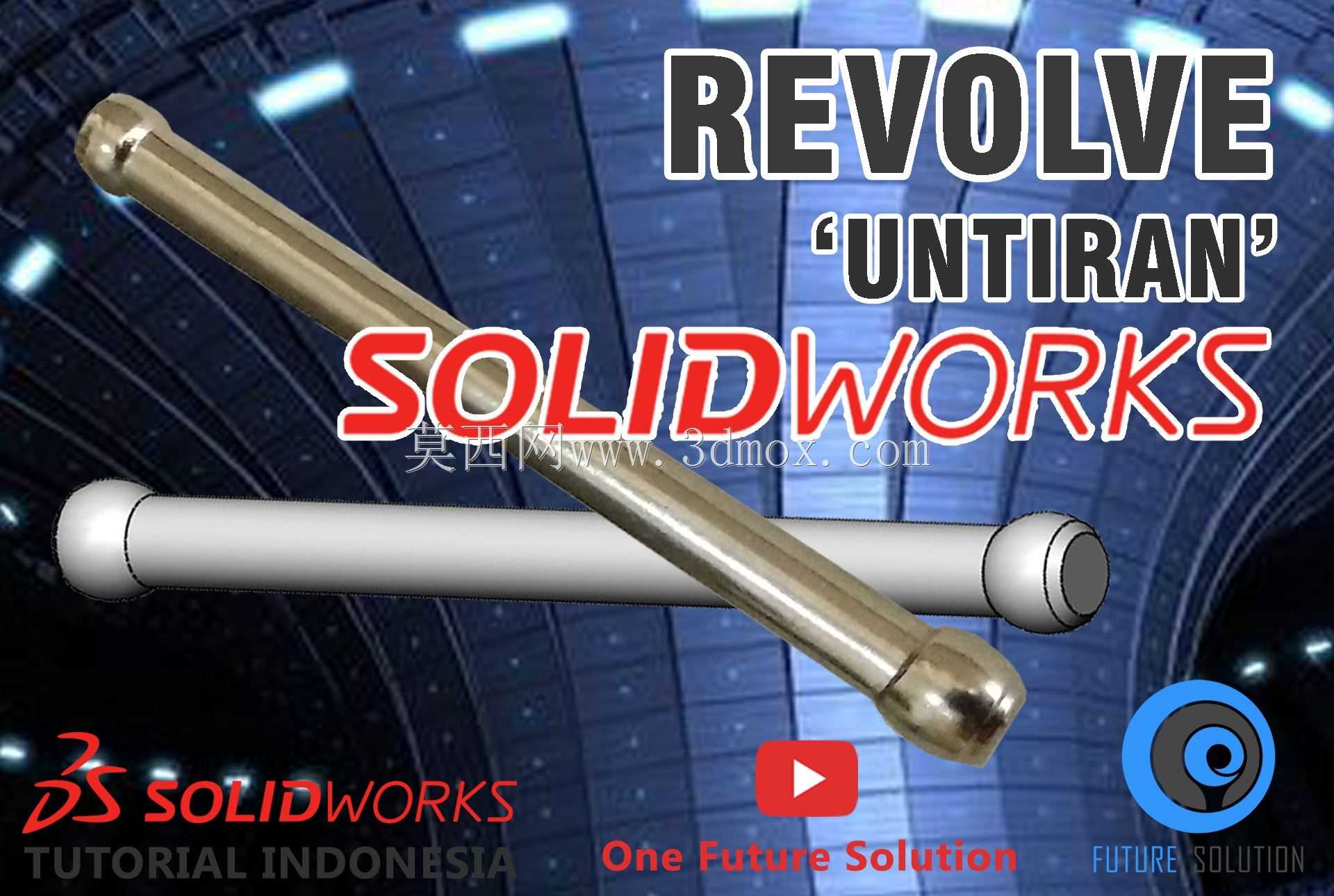

SolidWorks旋转特征长杆球头零件建模教学案例

　　本次建模案例围绕带球形端头的长杆类零件展开，这类零件在通用机械领域应用十分广泛，常见于手动工具的操作杆、设备的定位销轴、连杆机构的传动杆件等场景，两端的球头结构可在铰接配合中实现多自由度的转动补偿，避免杆件摆动过程中出现卡滞，同时能降低配合面的应力集中，提升铰接结构的疲劳寿命。从设计逻辑来看，这类零件的建模核心是旋转特征的合理运用，首先需要确定零件的对称中心线，所有旋转截面的轮廓都要以该中心线为基准绘制，避免后续旋转后出现偏心问题。草图绘制阶段需要先勾勒出杆身的直线段轮廓，再衔接两端球头的圆弧段，圆弧与直线段的衔接处要做相切约束，防止旋转后出现尖锐棱边，减少后续加工时的应力集中风险。建模过程中镜像实体的运用可以大幅提升效率，

　　由于零件沿杆身中点呈完全对称结构，只需完成单侧端头与半段杆身的建模，通过中心线镜像即可得到完整零件，无需重复绘制对称部分的轮廓，同时能保证两端球头的尺寸一致性，避免手动绘制出现的尺寸偏差。尺寸标注层面，需要重点管控球头的圆弧半径、杆身的直径、杆身总长度这几个核心参数，球头半径需要匹配对应铰接座的球窝尺寸，保证配合间隙在合理范围内，杆身直径需要满足杆件的抗弯、抗扭强度要求，总长度则要适配安装空间的边界尺寸，避免装配时与周边零部件发生干涉。旋转凸台生成基础实体后，还需要对球头与杆身的衔接处做圆角处理，进一步优化应力分布，若零件用于需要频繁拆装的场景，还可在杆身适当位置添加平面结构，方便扳手夹持施力。整个建模过程需要注意草图的全约束，

　　避免出现欠约束导致的特征生成失败，旋转特征的角度设置为360度即可得到完整实体，若后续需要做剖视展示内部结构，可根据需求调整旋转角度。这类零件的建模思路可以延伸到各类带回转特征的轴类、销类零件设计中，核心是抓住零件的回转对称特性，优先用旋转特征完成主体结构，再辅以倒角、圆角等细节特征，既能保证建模效率，也能确保模型的参数化可修改性，方便后续根据实际工况调整尺寸参数。
