带六边形沉孔的方形安装法兰连接座

　　这类带六边形沉孔的方形安装座，在工业装配场景里的应用覆盖范围极广，小到自动化生产线的传感器安装支架固定，大到小型动力模组的端面连接，都能见到这类结构的身影。从实际使用的角度看，方形安装板的四个边角预留的通孔，是用来穿装固定螺栓的，这类孔位的位置公差通常会控制在±0.05mm以内，保证安装时能快速对位，不会出现孔位错位需要扩孔的现场问题。中间的六边形沉孔结构，主要作用是容纳六角头螺栓或者六角螺母，装配后螺母或者螺栓头不会突出安装面，保证安装平面的平整度，避免突出的紧固件干涉其他相邻部件的运动轨迹，这在紧凑安装空间里尤其重要，比如小型输送线的侧装导向轮支架，安装面和导轨的间隙往往只有几毫米，突出的紧固件很容易刮蹭导轨或者传动皮带。

　　设计这类零件的时候，首先要确定的是安装边界，方形板的边长要匹配被连接件的安装孔距，四个安装孔的中心到板边的距离要留出足够的螺栓扳手空间，不能让扳手在拧紧紧固件的时候碰到相邻的结构。中间的六边形沉孔深度要和所用的六角紧固件高度匹配，既不能太浅导致紧固件突出，也不能太深削弱安装板的结构强度，通常沉孔深度会比紧固件头部高度大0.2-0.3mm，留出装配公差余量。沉孔下方的通孔直径要比配套螺栓的公称直径大0.5-1mm，方便螺栓穿过，同时抵消一部分安装时的位置误差。

　　从结构强度角度考虑，这类安装座通常会选用铝合金或者不锈钢材质加工，铝合金材质重量轻，适合对载荷要求不高的自动化设备安装场景，不锈钢材质防腐蚀性能好，适合食品加工、化工类有防腐要求的设备场景。板件的厚度要根据实际承载的载荷计算，比如用来固定小型伺服电机的安装座，板厚通常不小于5mm，避免电机运行时的振动导致安装板变形，影响传动精度。四个安装孔的周边如果承载较大，还可以在孔位背面做局部加厚或者压凸台结构，提升孔位的局部强度，避免螺栓拧紧时板件被压变形。

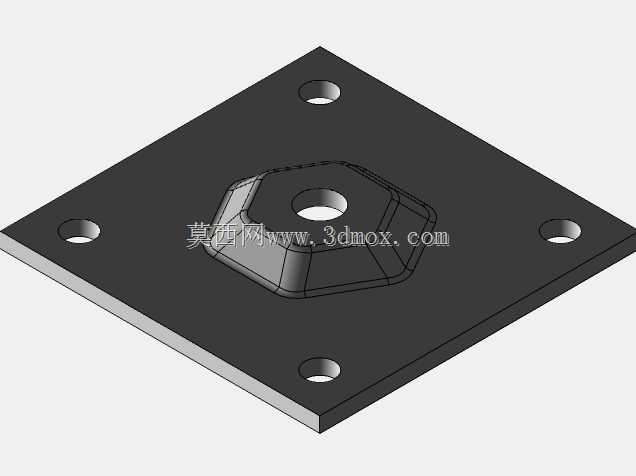

　　实际建模过程中，这类零件的特征构建逻辑很清晰，先绘制方形安装板的基体草图，拉伸成基础实体，再绘制四个安装孔的草图切除出通孔，之后在中心位置绘制六边形轮廓，拉伸切除出沉孔结构，最后对所有锐边做0.5mm的倒角处理，避免加工和装配时割伤操作人员，也能去除机加工产生的毛刺。需要注意的是，六边形沉孔的对边尺寸要严格匹配标准六角紧固件的尺寸，不能随意设计，否则会出现紧固件放不进去或者间隙过大导致连接松动的问题。这类零件虽然结构简单，但在设备装配里属于基础连接部件，尺寸精度和结构合理性直接影响整台设备的装配效率和运行稳定性，设计时需要结合实际安装场景的空间、载荷、装配工艺综合考量，不能只看单一尺寸参数。
