SolidWorks基础铰接支座零件建模教学实例

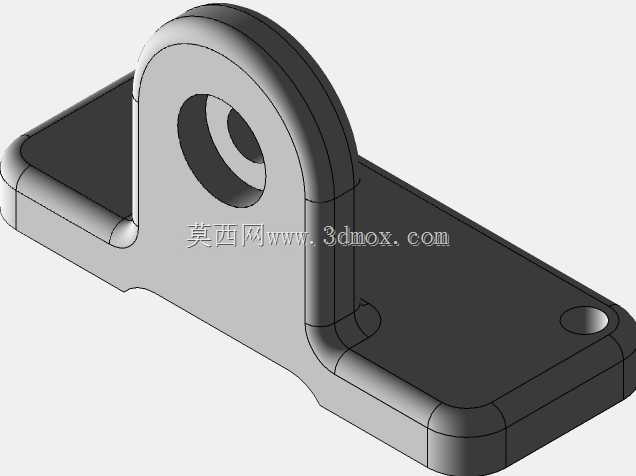

本次建模实例对应的铰接支座类零件，广泛应用于各类轻型工装机架、输送线侧边挡料机构、小型设备检修门铰接点位、非标自动化设备的连杆连接部位，属于机械结构中最常见的基础支撑铰接元件，主要作用是为相邻运动构件提供稳定的旋转铰接支点，同时承受构件运动过程中产生的径向载荷与小幅轴向窜动力，避免连接部位出现应力集中导致的结构变形。从设计思路来看，这类支座采用底板加立板的经典L型承载结构，底板设置两个沉头安装孔，用于通过螺栓将整个支座固定在设备安装基面，安装孔的孔位间距预留了足够的扳手操作空间，避免装配时出现工具干涉；立板居中位置设置铰接通孔，孔口边缘做了倒角处理，既可以去除加工毛刺，也能方便铰接销轴的装配导入，立板与底板的连接位置设置了均匀过渡圆角，能够有效分散载荷传递路径上的应力集中点，避免设备长期运行过程中连接根部出现疲劳断裂。建模过程遵循从草图到特征的正向设计逻辑，首先选定安装基准面绘制底板轮廓草图，通过拉伸凸台生成底板基体，之后在底板上表面基准绘制立板的截面轮廓，再次拉伸生成立板主体结构，随后通过异形孔向导功能添加底板沉头安装孔与立板铰接通孔，孔位定位采用与轮廓边的尺寸约束方式，保证加工时的尺寸基准与建模基准统一。针对立板与底板的连接位置，采用等半径圆角特征完成过渡处理，圆角半径根据板材厚度匹配设置，既保证结构强度，也避免圆角过大导致的装配干涉。整个零件的安装边界清晰，底板的长宽尺寸决定了支座的安装占地范围，立板的高度决定了铰接点的中心高度，铰接孔的孔径决定了适配销轴的直径范围，建模过程中所有特征均采用全约束草图定义，后续修改尺寸时可以通过参数驱动快速调整整体结构，适配不同载荷等级、不同安装空间的使用需求。建模过程中涉及的草图圆弧绘制、尺寸标注、特征拉伸、孔位添加、圆角处理、特征回滚编辑等操作，都是机械三维建模的核心基础技能，掌握这类基础零件的建模逻辑，能够为后续复杂装配体设计、工程图生成打下扎实的实操基础，这类支座零件虽然结构简单，但是其建模流程覆盖了机械零件设计中绝大多数常用特征操作，非常适合入门学习者掌握SolidWorks的基础操作逻辑与机械设计的尺寸标注规范。
