SolidWorks基础建模唇形挡边结构实操教程

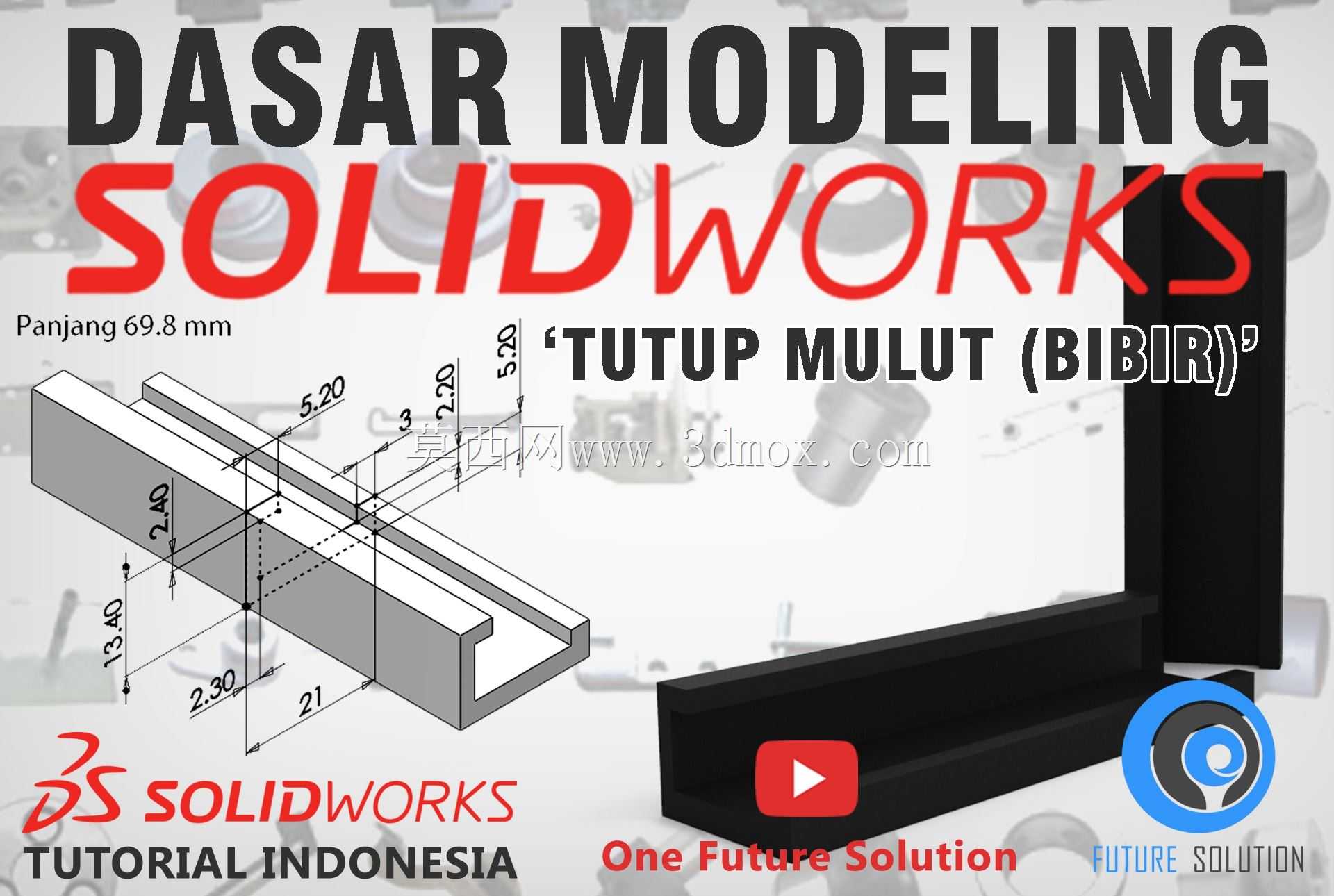

　　本次建模的唇形挡边类结构，在工业场景中常作为小型设备的端盖限位、工装夹具的定位挡边、输送线侧边的导向挡条使用，这类结构看似简单，却直接影响装配后的贴合精度与限位可靠性，很多新手建模时容易忽略安装边界的尺寸冗余，导致实际装配出现干涉。从设计逻辑来看，这类挡边结构首先要确定主草图的放置基准，优先选择与安装面重合的基准面作为草图绘制平面，避免后续特征生成时出现基准偏移，草图阶段需要先勾勒出主体的截面轮廓，区分出挡边的凸起部分与底座的贴合部分，其中凸起的挡边高度为5.2mm，底座总长度为69.8mm，宽度方向的定位尺寸21mm是安装时的核心对齐基准，需要在草图阶段就完成全约束，避免后续特征编辑时出现尺寸漂移。建模过程中，

　　新手常出现的问题是忽略尺寸标注的基准统一，比如标注挡边高度时如果分别从两个不同的面选取基准，后续修改底座厚度时挡边高度会出现联动错误，正确的做法是统一以底座的安装贴合面作为高度方向的尺寸基准，所有高度方向的尺寸都从该面出发标注，包括挡边侧边2.2mm的让位槽尺寸、13.4mm的总高度尺寸，都要遵循基准统一原则。特征生成阶段，这类等截面的长条类结构优先采用凸台拉伸特征完成主体造型，之后再对边角处做2.3mm的倒角处理，避免实际加工时出现锐边割手的问题，同时安装时也能起到导向作用，方便快速对准安装位。需要注意的是，挡边内侧2.4mm的让位尺寸是为了匹配对应配合件的壁厚，建模时要提前核对配合件的实际公差，预留0.1-0.2mm的装配间隙，

　　避免过盈装配导致的安装困难。这类结构虽然属于基础建模范畴，但涵盖了草图基准选择、全约束尺寸标注、基础拉伸特征应用、装配间隙预留等核心建模逻辑，熟练掌握这类基础结构的建模思路，后续处理复杂的箱体类、钣金类零件时，能有效减少特征错误与装配干涉问题，很多复杂的机械结构拆解后都是由这类基础特征组合而成，扎实的基础建模能力是提升复杂结构设计效率的核心前提。
