气缸单元基座机械零件三维设计

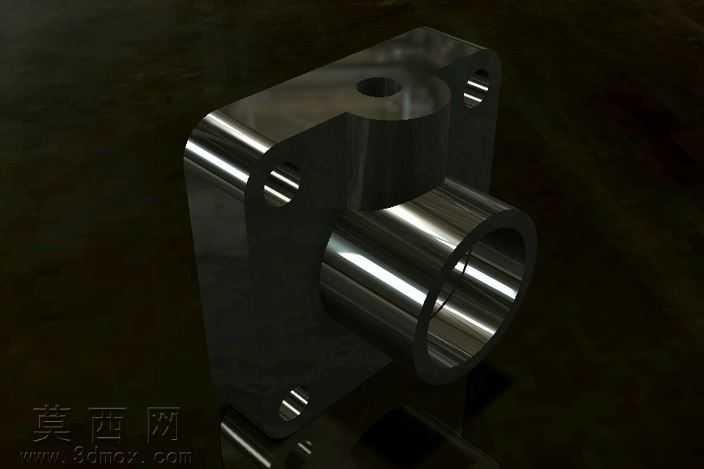

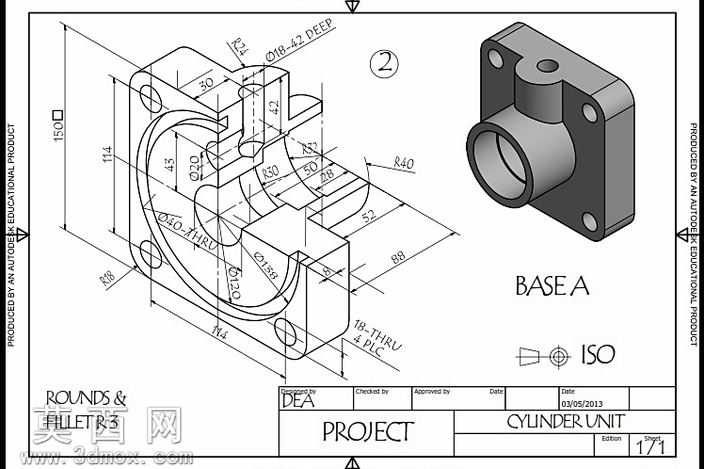

本作品为气缸单元配套基座零件的三维设计成果，建模过程严格遵循工程制图规范，以等轴测工程视图标注的全尺寸参数为核心依据，在三维建模环境中完成1:1比例的精准实体构建。建模阶段优先梳理零件的结构逻辑：该基座为集成式安装结构，主体包含方形安装法兰、侧向圆筒接口、上部凸台定位结构三大功能模块，建模时先绘制各功能段的基准草图，通过拉伸、切除等基础特征搭建主体轮廓，再针对安装孔、倒角、圆角等细节特征逐一完善，其中法兰端面上的4处通孔严格匹配标注的10-THRU 4 PLC参数，侧向圆筒的内外径尺寸、上部凸台的沉孔结构均完全贴合图纸标注的公差基准，保证模型尺寸与工程要求完全一致。材质配置阶段根据基座的工业使用场景，为模型赋予铸铁类金属材质，调整材质的粗糙度、金属度参数还原铸件表面的哑光质感，同时对安装配合面做细微的材质区分，凸显加工面与非加工面的视觉差异。渲染环节采用等轴测视角呈现模型，搭配柔和的工业环境光，清晰展示各结构的空间位置关系，既还原工程图的尺寸表达逻辑，又通过三维实体的光影效果直观呈现零件的立体形态。设计思路上以功能实现为核心，方形法兰用于基座的整体固定，侧向大直径圆筒用于气缸主体的套接定位，上部带孔凸台用于气路或附属组件的安装，各结构之间的过渡圆角、加强结构均参考机械设计标准设置，在保证安装精度的前提下兼顾结构强度，避免应力集中问题。整个建模过程全程对齐ISO制图标准，所有特征的尺寸约束完全匹配工程图标注，无冗余结构，可直接用于后续的装配验证、工程出图或3D打印样件制作，为气缸单元的整体装配提供精准的基础零件支撑。
