十字轴式万向联轴器传动结构三维设计

项目分类:通用机械零部件 发布时间:2014-04-05 ID:30255
  • 十字轴式万向联轴器传动结构三维设计
  • 十字轴式万向联轴器传动结构三维设计
  • 十字轴式万向联轴器传动结构三维设计
  • 十字轴式万向联轴器传动结构三维设计

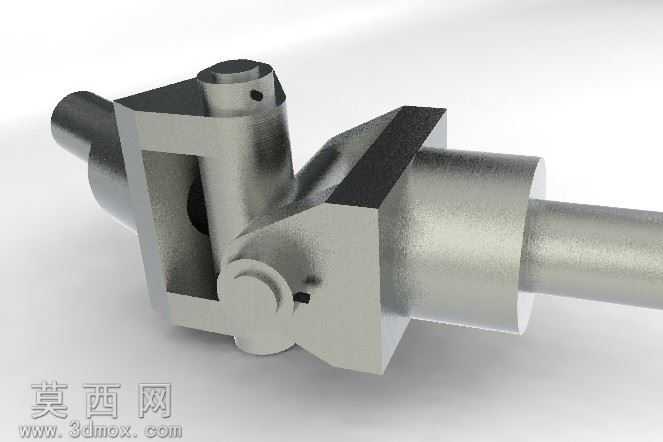

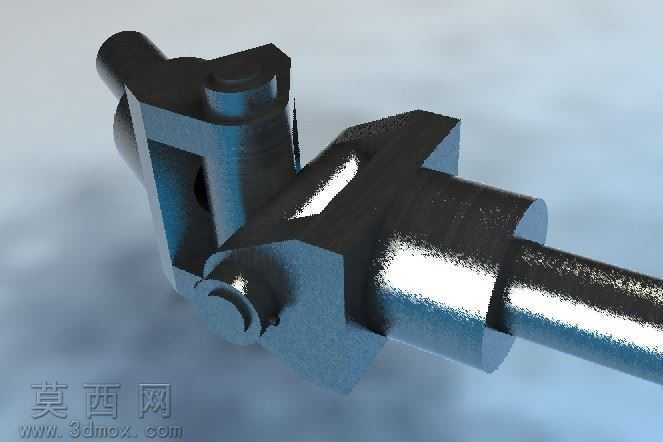

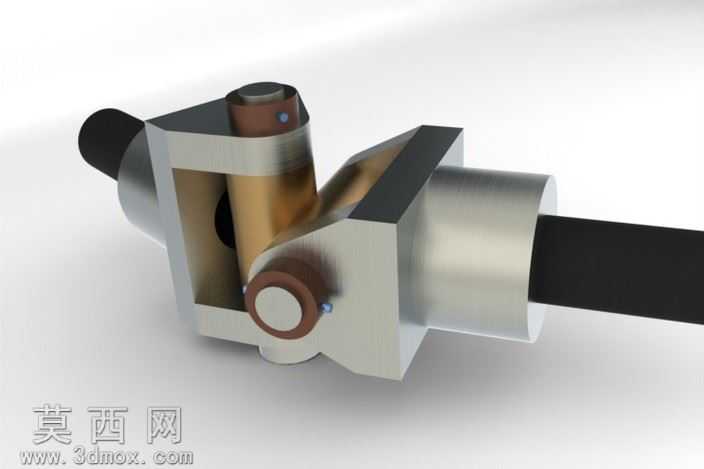

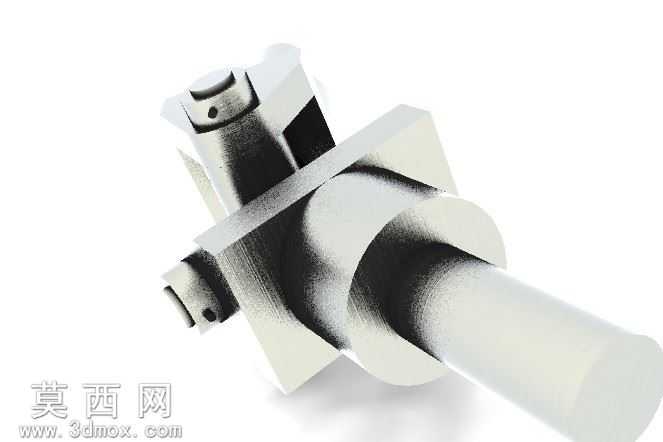

本万向联轴器三维模型采用SolidWorks软件完成全参数化建模,建模过程严格遵循机械传动部件的设计规范,先完成各子零件的独立建模再进行虚拟装配,完整还原了十字轴式万向联轴器的真实结构与运动逻辑。模型主体包含两个叉形接头、十字传动销轴、轴端连接段、定位销钉等核心零件,各零件间的配合公差经过合理设定,既保证装配关系准确,也预留了实际生产所需的合理间隙,可直接用于运动仿真验证传动特性。材质渲染阶段,针对不同零件的实际应用材质做了区分处理:金属结构件采用拉丝不锈钢与抛光合金钢材质,还原金属零件的切削加工质感,表面设置合理的粗糙度与反射参数,呈现出金属零件特有的冷硬光泽;十字销轴部分采用黄铜材质渲染,突出不同零件的材质差异;轴端连接段采用哑光黑色橡胶包覆材质,模拟实际传动轴的防护层质感;定位销钉采用高亮金属材质,清晰展示细小零件的装配位置。结构设计上,该万向联轴器可实现两轴间存在角度偏差时的连续回转运动,可靠传递扭矩,十字轴的四个轴颈分别与两个叉形接头的轴孔配合,可在一定角度范围内自由摆动,补偿两轴间的角向位移,解决传动过程中不同轴带来的附加载荷问题。建模过程中对所有倒角、圆角、定位孔等工艺细节做了完整还原,没有忽略零件加工所需的工艺结构,避免出现无法落地生产的理想化设计问题。装配过程采用自下而上的设计思路,先完成单个零件的特征建模,通过拉伸、旋转、切除等基础特征完成零件主体,再添加倒角、圆角等细节特征,最后通过同轴、重合等配合约束完成总装配,装配完成后可进行干涉检查,验证各零件在摆动过程中不存在结构干涉,完全符合万向联轴器的实际运动要求,可用于机械设计教学、传动方案演示、产品结构优化参考等场景。
