带无线充电功能的异形触摸板外观结构设计

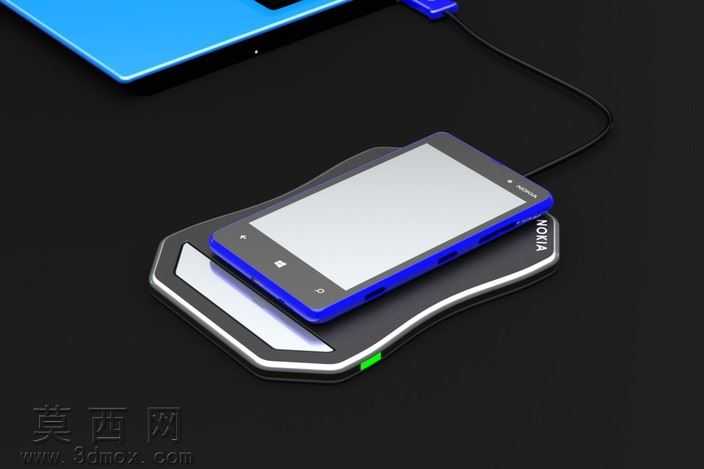

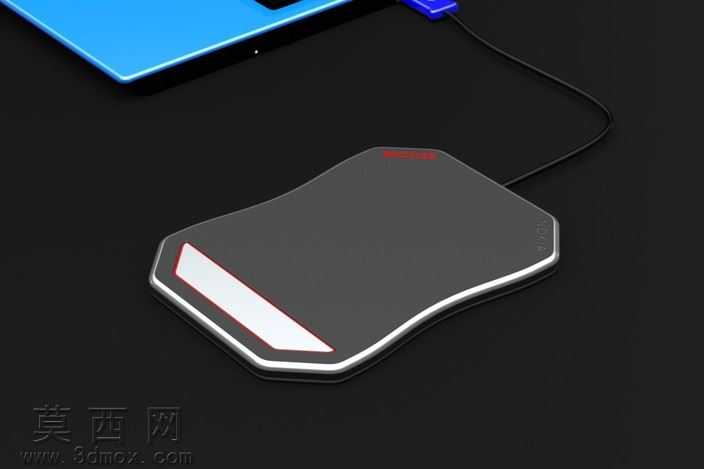

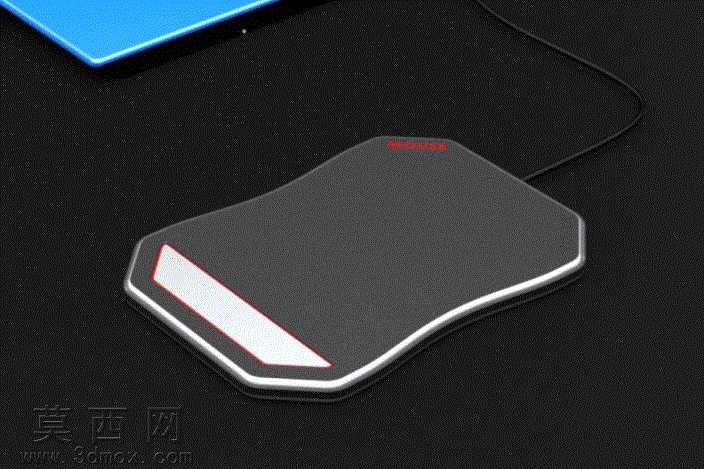

本作品为集成手机无线充电功能的桌面触摸板三维设计方案，建模阶段采用多边形建模结合曲面倒角的方式构建整体轮廓，首先绘制符合人体工学的异形基底草图，针对手腕放置区域做内凹弧度处理，边缘采用多层级圆角过渡，避免尖锐棱角带来的生硬感，同时保证握持与使用时的贴合舒适度。结构设计上分为上下两个主要壳体，上壳主体为触摸操作区域，表面做类肤磨砂材质的纹理映射，还原磨砂触感的视觉表现，左上角预留品牌标识的蚀刻区域，左下角设置斜切式状态指示灯位，指示灯区域采用半透明PC材质参数设置，通过调整材质的透明度与自发光强度，模拟通电后柔光透出的效果；下壳为设备底壳，边缘设置一圈银色金属质感装饰边，采用高反射金属材质搭配细微拉丝纹理，提升产品的精致质感，底壳底部预留防滑胶垫的安装位，同时在壳体内部划分出触摸感应模块、无线充电线圈模块、主控电路板的安装腔体，各腔体之间设置限位卡扣与螺丝柱位，保证内部元件的装配精度，线材从壳体尾部的出线口延伸而出，出线口位置做圆角包边处理，避免线材长期弯折出现破损。渲染阶段采用深色哑光桌面作为展示背景，搭配冷色调顶光与侧方轮廓光，突出产品表面的材质层次：磨砂区域的弱反射质感、金属装饰边的高光反射、指示灯区域的通透感都通过光线调整得到充分展现，同时在画面角落搭配同色系蓝色电子配件作为环境衬托，强化桌面数码产品的使用场景属性。设计思路上打破传统触摸板方正造型的刻板印象，采用流畅的不规则曲面造型提升产品辨识度，同时整合无线充电功能，让桌面外设实现一物多用，减少桌面设备的占用空间，整体造型兼顾视觉美感与实用功能，材质搭配上通过磨砂塑料、金属、半透明材质的组合，营造出丰富的视觉层次，符合当下数码外设的简约科技风设计趋势，建模过程中对各装配间隙做了严格的参数控制，保证壳体拼接后的缝隙均匀，符合实际生产的装配公差要求。
