迷你USB闪存驱动器接口结构三维建模

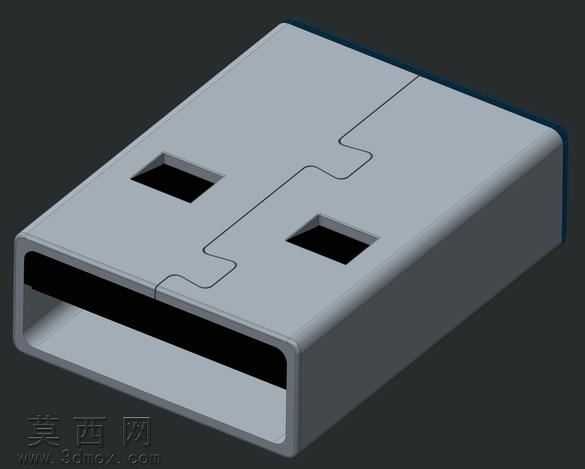

本作品为迷你USB闪存驱动器的公头接口三维建模成果，建模过程严格遵循通用USB Type-A公头的工业尺寸规范，对接口的每一处结构细节都做了精准还原。建模初期先梳理USB公头的结构逻辑，将整体拆分为金属屏蔽外壳、内部绝缘胶芯、金属接触弹片三个核心组成部分，按照实际生产的尺寸公差要求绘制基础草绘，通过拉伸、切除等基础特征完成主体结构的搭建。金属屏蔽外壳部分，精准还原了外壳两侧的卡扣缺口、顶面的两个定位方孔，以及前端开口处的倒角处理，所有边角都按照实际冲压工艺的要求做了微小圆角过渡，避免尖锐棱角不符合生产实际，外壳的壁厚也严格参照量产USB接头的0.3mm标准设置，还原金属冲压件的轻薄质感。内部绝缘胶芯部分，在胶芯对应顶面定位孔的位置做了适配的凸起卡位结构，同时预留了四个金属弹片的安装槽位，槽位的间距、深度都完全符合USB协议的电气规范，胶芯与金属外壳的配合间隙控制在0.05mm，还原实际装配的紧配效果。金属接触弹片部分，按照弹片的弹性形变结构做了弧度处理，弹片前端的接触触点、后端的焊盘位置都做了精准定位，还原弹片在胶芯内的固定结构。材质渲染阶段，金属屏蔽外壳采用哑光镀镍金属材质，调整材质的粗糙度、金属度参数还原真实金属外壳的细腻磨砂质感，避免过度反光造成的失真；内部绝缘胶芯采用黑色硬质工程塑料材质，添加轻微的颗粒质感还原塑胶注塑件的表面效果；金属接触弹片采用镀金材质，调整反射参数突出触点的光亮金属质感。整体建模过程完全参照实物的装配逻辑，所有结构都可直接用于3D打印验证、结构教学演示或数码配件的设计参考，没有添加冗余的装饰结构，完全还原标准USB公头的真实结构特征，能够直观展现USB闪存驱动器接口的内部构造与装配关系。
