铁姆肯SAS系列立式枕座轴承三维建模

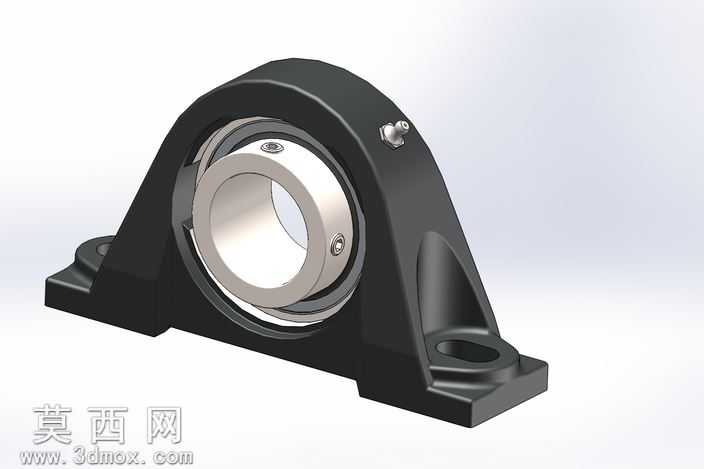

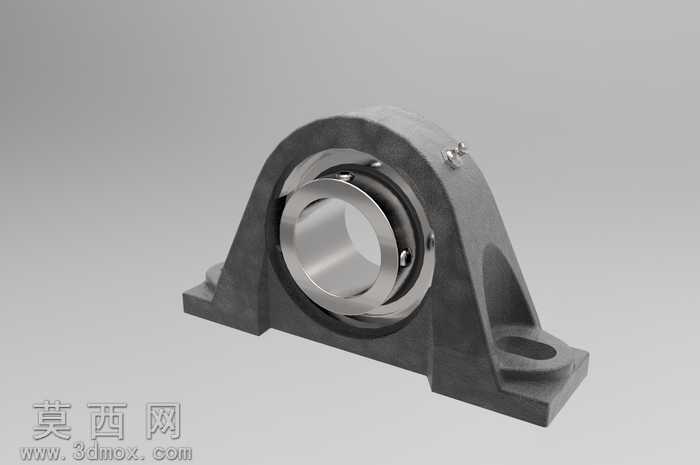

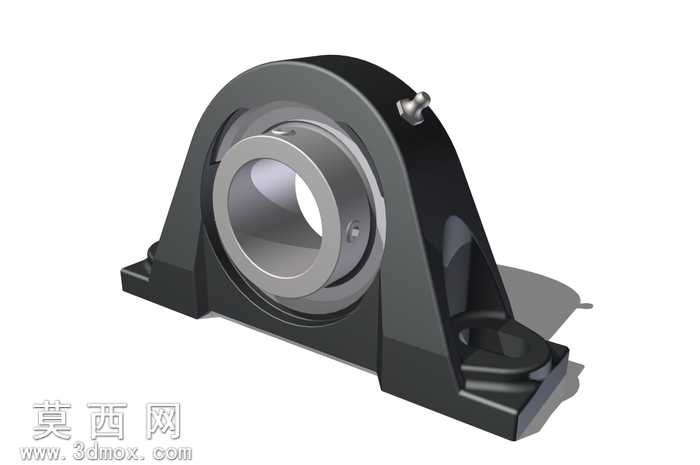

本模型为铁姆肯SAS系列枕座轴承的完整三维建模成果，建模过程严格参照铁姆肯官方公开的产品尺寸规范完成，整体采用自底向上的装配建模思路，将整套轴承拆分为铸钢立式轴承座、外球面滚动轴承内圈、轴承外圈、钢质滚动体、密封端盖、锁紧顶丝、安装固定螺栓等独立零件逐一构建，再通过同轴配合、面贴合约束、轴向限位约束完成整体装配，确保各部件的相对位置与实际产品完全一致。建模阶段对轴承座的铸造圆角、安装底座的沉头螺栓孔、加强筋的过渡曲面、轴承外圈与座孔的配合公差带都做了精准还原，未对零件结构做简化处理，保证模型可直接用于后续的装配干涉检查、支撑强度仿真分析等工程场景。材质与渲染环节，针对不同零件的实际材质做了区分设置：轴承座部分采用铸钢材质，添加细微的铸造颗粒纹理与哑光深灰金属质感，还原铸造件的表面肌理；轴承内外圈与滚动体采用高碳铬轴承钢材质，设置高反射度的抛光金属质感，突出机加工零件的光洁表面；密封件采用丁腈橡胶材质，添加哑光黑色的橡胶质感，顶丝与固定螺栓采用镀锌钢材质感，区分不同紧固件的表面处理差异。场景布光采用三点布光法，主光源从侧上方投射形成清晰的结构阴影，辅光源补光消除暗部死黑，轮廓光勾勒轴承的金属边缘，最终渲染图清晰呈现出整套枕座轴承的结构细节，包括轴承座的镂空减重结构、轴承的调心球面结构、顶丝的锁紧位置等关键特征，模型同时保留了各零件的参数化建模特征，可根据同系列不同规格的尺寸参数快速修改生成对应型号的轴承模型，适配不同的机械设计场景使用需求。
