National415725型骨架油封密封件

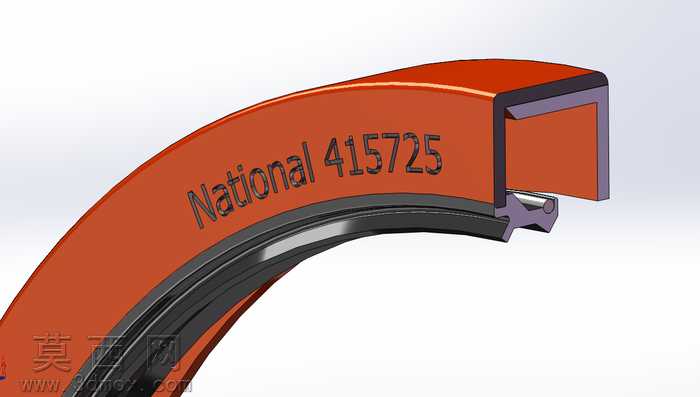

本模型为National415725型号的骨架式橡胶油封密封件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循油封的实际尺寸规范，精准还原了外径、内径、密封唇厚度、轴配合定位点的核心尺寸参数，保证模型与实物的尺寸一致性。模型结构完整还原了骨架油封的典型构造：外层为包覆式橡胶主体，内部嵌入刚性金属支撑骨架，密封唇口处设置了弹簧抱紧结构，各部件的装配关系完全符合实际油封的生产装配逻辑，唇口的过盈配合角度、骨架的包覆厚度、弹簧的安装槽位都经过精准的尺寸校核，可直接用于装配干涉检查、密封结构模拟等工程场景。材质渲染阶段针对不同部件做了区分处理：外层橡胶主体采用丁腈橡胶材质表现，调整了漫反射粗糙度与轻微的半透明质感，还原橡胶件特有的哑光略带弹性的视觉效果；内部金属骨架采用冷轧钢材质，设置了合适的金属反光度与细微的磨砂纹理，模拟冲压骨架的表面质感；唇口抱紧弹簧采用弹簧钢材质，还原金属弹簧的光亮金属质感与螺旋结构细节，不同材质的区分让模型的结构层次清晰可辨。设计过程中重点还原了油封的密封功能结构：主密封唇的楔形角度经过优化，既保证与旋转轴的贴合抱紧力，又避免唇口过度磨损；防尘副唇的结构完整呈现，可阻挡外部粉尘杂质进入密封腔体；金属骨架的定位结构精准，保证油封安装到轴承座孔后不会发生移位。模型的截面展示结构做了剖视处理，可清晰观察内部各层结构的配合关系，方便使用者理解油封的密封原理与装配逻辑，适用于齿轮箱、轴承端盖等需要旋转轴密封的机械结构设计场景，可直接导入各类三维装配环境中完成密封部位的虚拟装配验证。
