特斯拉涡轮流体动力机械装置结构设计

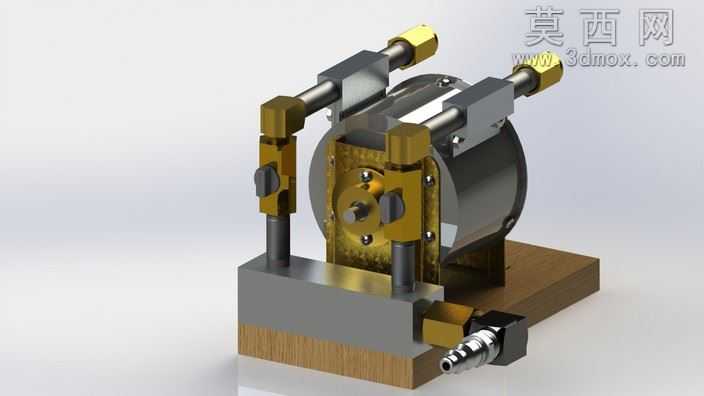

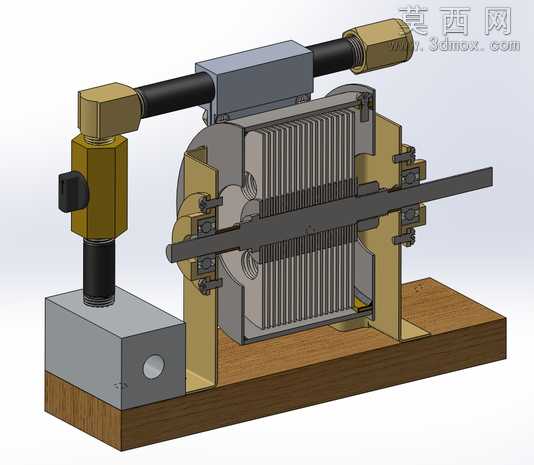

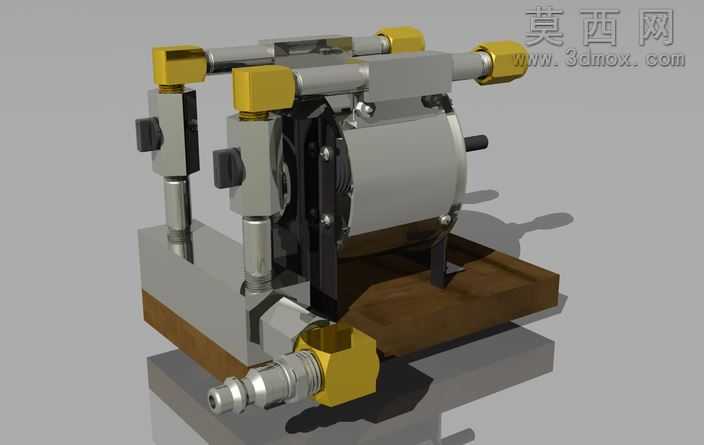

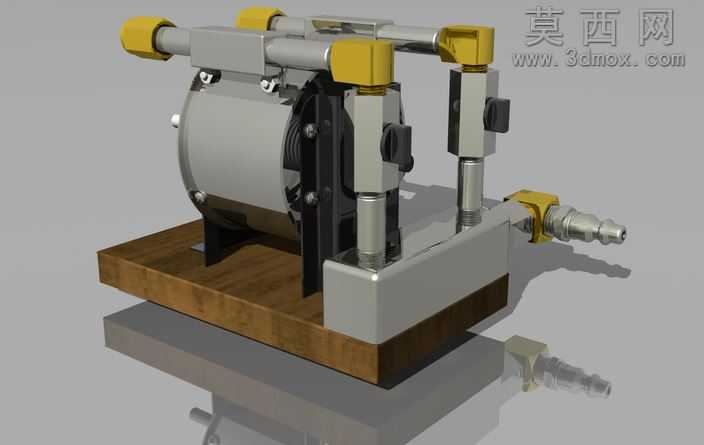

本作品为特斯拉涡轮流体动力装置的三维建模设计，整体建模过程严格遵循实体机械的装配逻辑，在三维软件中完成全零件的参数化建模与整机虚拟装配。建模阶段首先梳理特斯拉涡轮的核心工作原理，依托边界层效应的无叶片涡轮结构特性，先完成核心转子腔体的基准建模，对腔体内部的光滑圆盘堆叠结构做了等距参数化设计，保证圆盘间隙符合流体做功的尺寸要求，每一片圆盘的同轴度约束都在装配环境中做了公差校验，避免出现转动干涉问题。外部的支撑框架采用分层建模思路，底部的安装基座先做木质纹理材质的基底建模，再叠加金属承托板的结构，承托板上的定位孔、安装槽都与上部的支撑立柱做了配合约束，两侧的导向光轴采用金属镀铬材质参数设置，表面做了高反光粗糙度调整，还原金属杆件的真实质感。进出流体的管路接头部分，参考标准管接头的尺寸规范建模，接头处的外螺纹细节做了真实的螺旋扫描特征，端部的六角拧动结构做了倒角细节处理，管路与涡轮腔体的连接位置做了密封结构的示意建模，还原实际装配的密封逻辑。上部的调节构件采用黄铜材质的材质参数设置，表面做了轻微的旧化质感调整，区分不同金属部件的材质差异，避免整机材质过于单调。渲染阶段采用工作室柔光布光方案，主光源从侧上方打亮涡轮主体结构，辅助光源补全底部基座的暗部细节，阴影采用软阴影参数设置，让整体渲染效果更贴近实物拍摄的质感。设计过程中参考了专业涡轮设计资料中的管路连接方案，对原有资料中缺失3D模型的阀门、接头部件做了补充建模，所有外购标准件都按照通用五金件的实际尺寸建模，保证整体模型的装配合理性，完整还原特斯拉涡轮的整机结构与部件连接关系，可用于流体机械原理演示、结构参考等场景。
