卡车运输用模块化双罐潜水储水机架

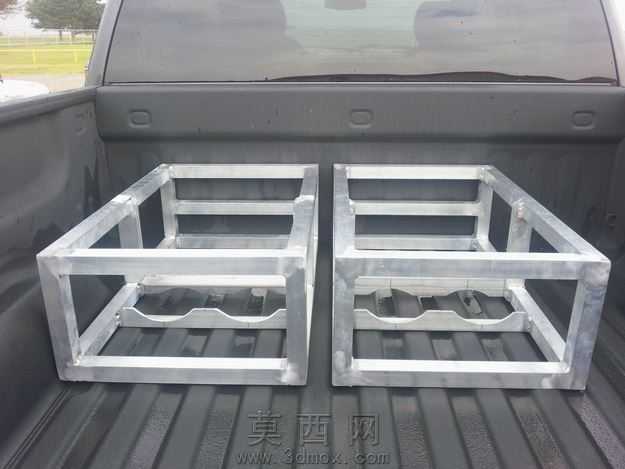

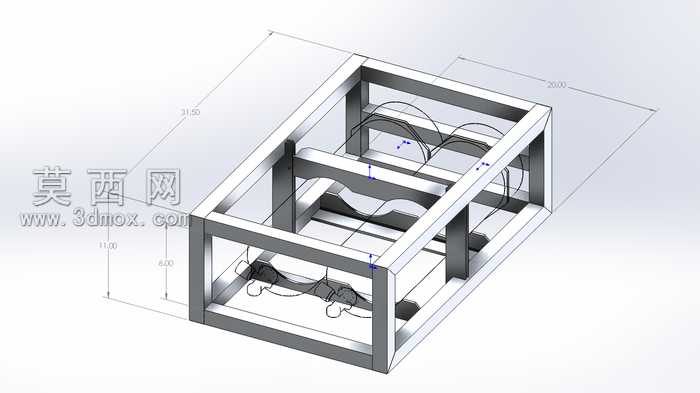

本作品为适配卡车运输场景的双位潜水储水罐承载机架，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循运输载具的尺寸适配要求，先以基准面定位搭建外框的长宽高基准，外框采用标准矩形方管拼接的框架式结构，整体外轮廓尺寸经过精准约束，确保可平稳放置于常规货运卡车的货箱区域，不会出现超宽、超高的运输合规问题。框架内部设置两道横向分隔梁，将内部容积分隔为两个独立的储水罐放置位，每个放置位内都设计有与储水罐外壁弧度匹配的弧形托举结构，托举面的弧度经过曲率拟合，可与圆柱形潜水储水罐的外壁完全贴合，避免运输过程中罐体出现晃动、移位的情况。每个罐体放置位还配套设计了多组柔性固定点位，点位处预留了绑带穿装的间隙结构，可配合绑带完成罐体的二次紧固，进一步提升运输过程中的结构稳定性。建模时对框架的所有连接节点都做了焊接工艺的结构预留，方管对接处采用45度斜切拼合的结构设计，既可以提升焊接后的连接强度，也能让框架外边缘更加规整，避免尖锐棱角带来的安全隐患。框架底部设置了整面的承托底板，底板与下方的横向支撑梁做了共面约束，可均匀分散两个储水罐满载时的重量，避免局部应力集中导致框架变形。材质设置上，整体框架赋予了哑光金属钢材的材质属性，调整了金属粗糙度与反射参数，渲染后可清晰呈现金属框架的厚重质感与结构细节，弧形托举部位的材质做了细微的区分，模拟了耐磨衬垫的材质效果，还原实际使用中的部件功能区分。设计思路上采用模块化的结构逻辑，该机架可作为独立的承载单元，在框架的侧方与端部分别预留了快速连接的定位结构，多个同规格机架可通过定位结构快速拼接组合，适配不同数量储水罐的运输需求，无需额外制作适配连接件，大幅提升多罐体运输时的组装效率。建模过程中对所有结构的壁厚都做了统一的参数化设置，可根据实际承载的储水罐容量调整方管壁厚与支撑梁的规格，后续硬件加工制作时可直接调用模型参数进行下料生产，若实际测试中发现结构强度冗余或不足，也可直接修改参数完成模型的快速修订，无需重新搭建整体结构。
