双轴跟踪式太阳能光伏支架结构设计

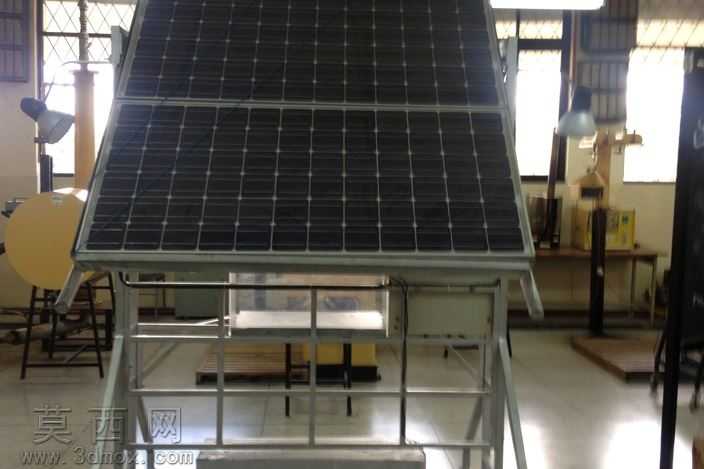

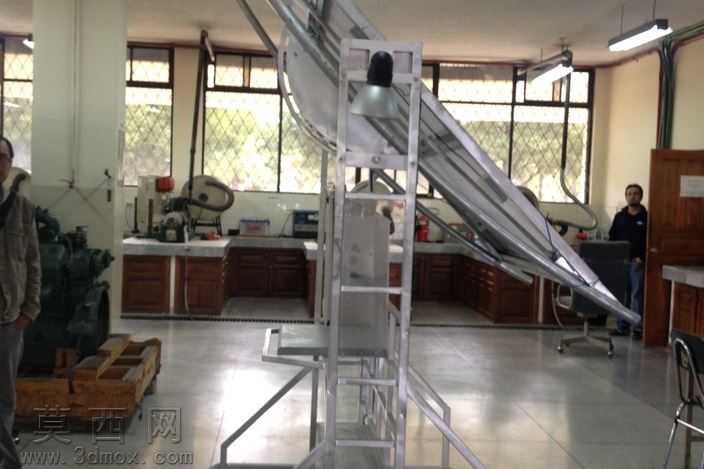

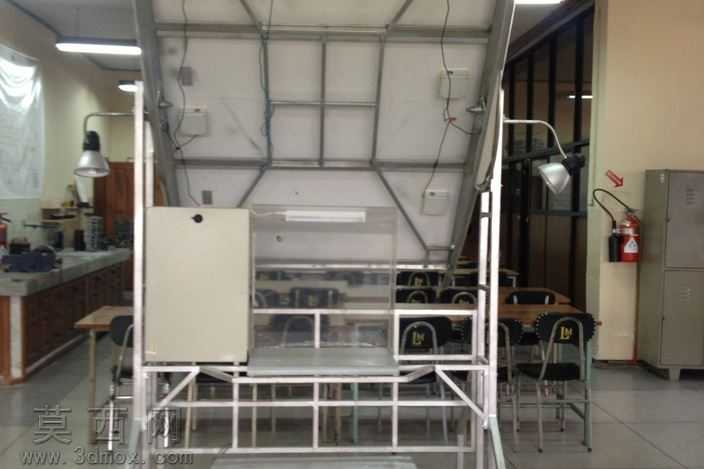

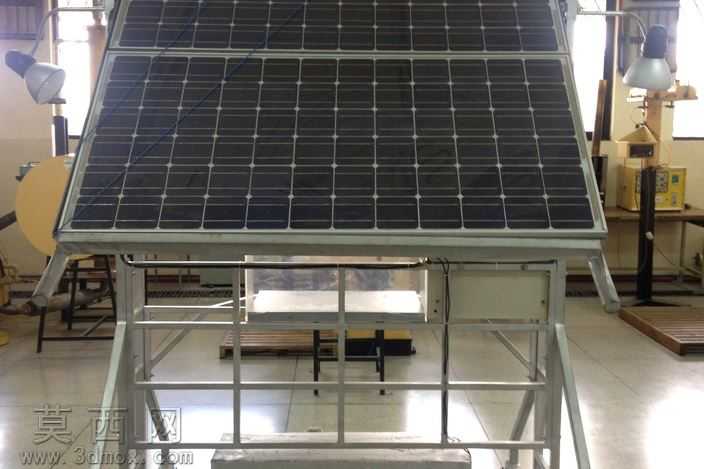

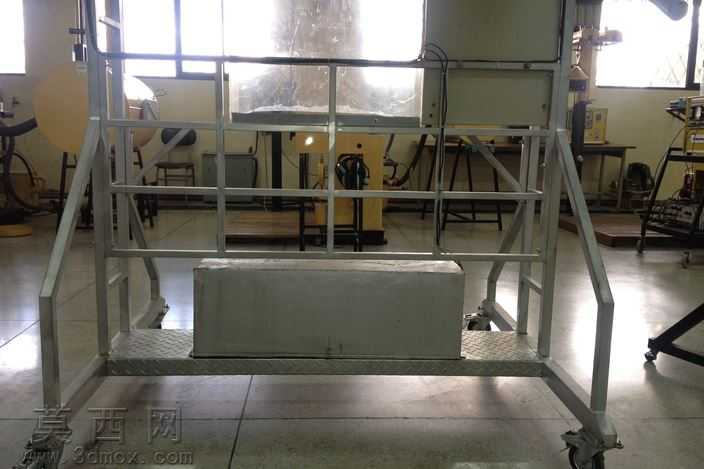

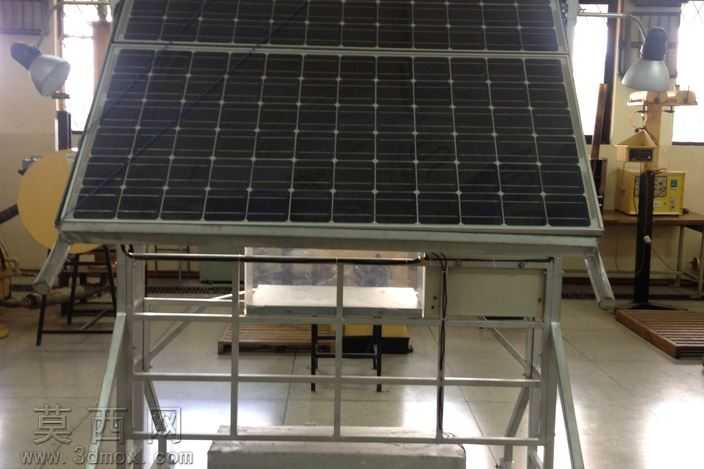

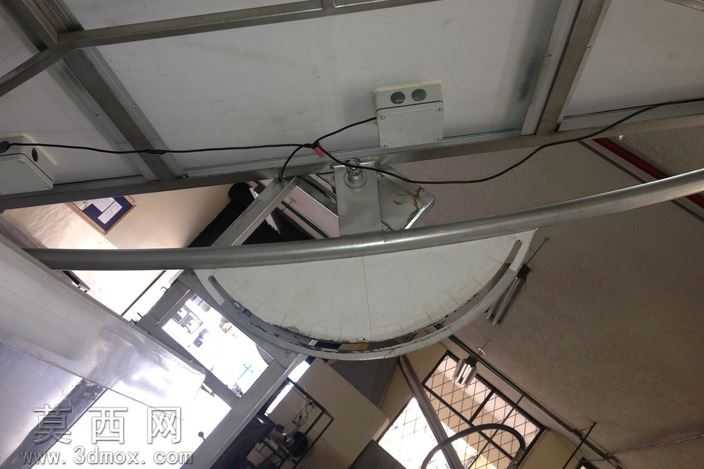

本作品为双轴跟踪式太阳能光伏支撑结构的三维设计成果，整体采用金属型材搭建承载框架，建模阶段严格遵循机械结构设计规范，先完成底部支撑桁架的参数化草绘，通过拉伸、焊接特征模拟方管型材的拼接结构，保证支架整体的抗风载与承重性能，可稳定承载三块110W规格的光伏板组件。建模过程中对双轴转动机构做了精细化还原，分别设置了水平方位角转动轴与高度俯仰角转动轴的装配约束，通过配合关系还原两个驱动电机的安装位与传动路径，能够模拟光伏板随太阳方位调整角度的运动过程，实现双自由度的追日动作，最大化提升光伏组件的受光效率。材质渲染环节，为光伏板组件赋予深蓝色多晶硅电池片材质，表面添加钢化玻璃的高反光透明涂层，还原真实光伏板的质感；金属支架部分赋予哑光银白的镀锌钢材材质，模拟户外金属构件的磨砂防锈表面，驱动电机外壳赋予深灰色铸铁材质，接线盒部分赋予工程塑料材质，不同部件的材质区分清晰，渲染后整体效果贴近实际工业产品的真实外观。结构设计上充分考虑户外使用场景的稳定性，底部支架采用交叉斜撑的桁架结构提升整体刚性，转动连接处预留了轴承安装位与电机固定座，光伏板安装框架设置了均匀排布的压块安装槽，方便光伏板的快速固定与后期维护，整体装配逻辑符合光伏跟踪支架的实际生产安装要求，可用于相关产品的结构验证、方案展示与教学演示。
