90度带法兰弯管工业管道构件

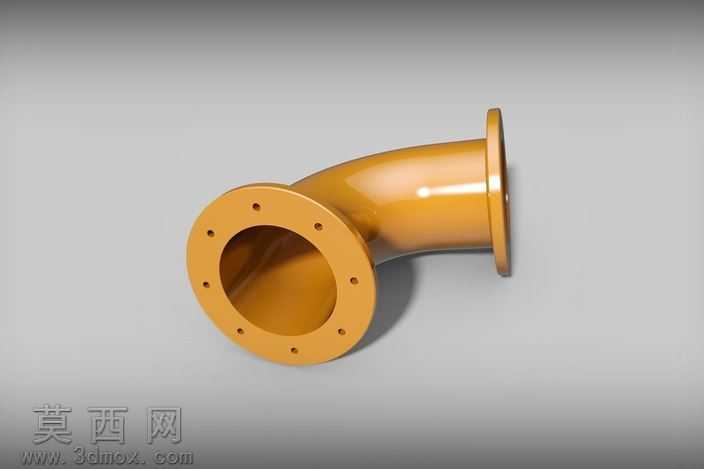

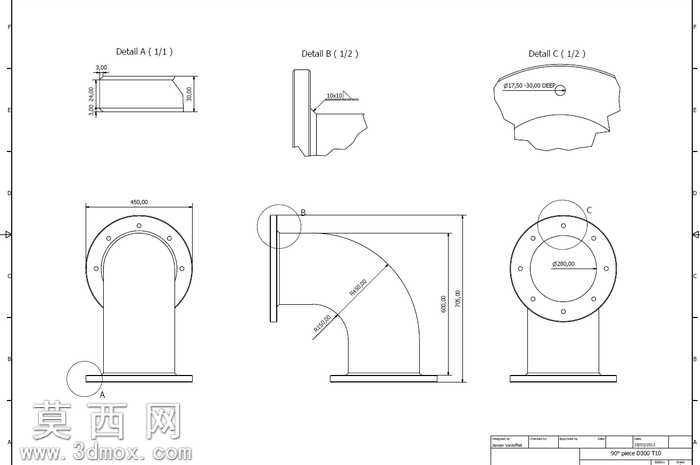

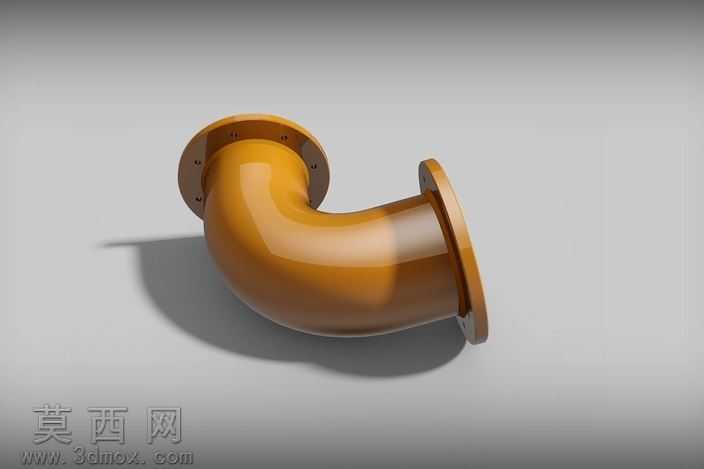

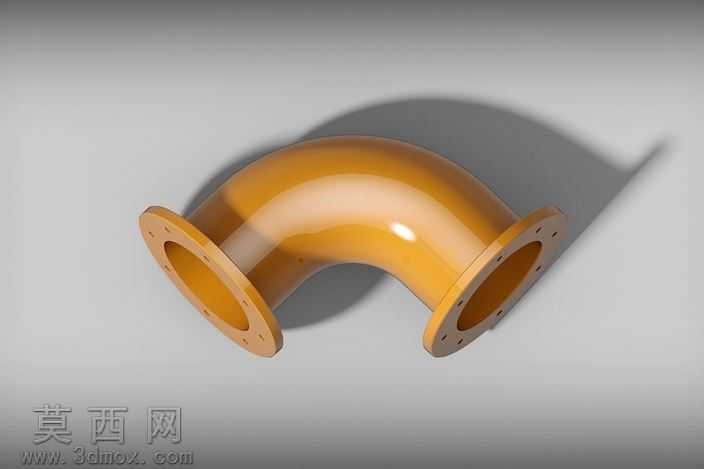

该90度弯管构件采用三维参数化建模方式完成全流程设计，建模前期先梳理核心结构参数：管道段外直径300mm、内直径280mm，对应管壁厚度为10mm，连接法兰外径450mm、法兰厚度30mm，法兰盘面均匀布设8个规格为M16的安装通孔，孔位适配17.5mm的配套螺栓，整体弯转角度严格控制为90度，曲率过渡平滑无突兀折角。建模过程中先绘制管道中心的90度圆弧引导线，基于内外径参数生成同心圆环截面，沿引导线扫掠生成弯管主体结构，保证管壁厚度均匀一致，避免后续工程应用中出现应力集中问题。法兰结构单独建模后与管道端口做布尔合并运算，对法兰与管道衔接的位置做圆角过渡处理，消除尖锐棱角，同时按照圆周阵列规则均匀排布安装孔，保证孔位的同轴度与位置精度符合管路安装的通用公差要求。材质设置上模拟工业常用的喷涂防锈漆金属管件效果，基底赋予哑光金属材质属性，表面叠加暖橙色的涂层质感，调整材质的粗糙度、反射率参数，还原工业管件真实的漆面光泽，避免过度反光造成的结构展示失真。渲染阶段采用柔和的影棚布光方案，主光源从斜上方投射突出弯管的曲面弧度与法兰的盘面结构，辅助光源补亮暗部区域，清晰呈现法兰孔位、管壁厚度、弯转曲率等核心结构细节，阴影做柔化处理避免遮挡结构特征。设计过程中充分考虑管路系统的实际安装需求，两端法兰的安装孔位采用标准圆周排布规则，可直接与同规格的直管段、阀门等管路配件对接，弯管的曲率半径经过优化，既保证管路转向时的流体流通顺畅，减少流体阻力与局部压损，又控制整体占用空间，适配紧凑的管路布局场景，整体模型结构完整，参数准确，可直接用于管路布局演示、工程方案展示、生产加工参考等场景，所有结构细节均符合工业管件的通用设计规范，无结构干涉、参数矛盾等问题。
