捷豹汽车油门控制双臂曲柄扭力弹簧

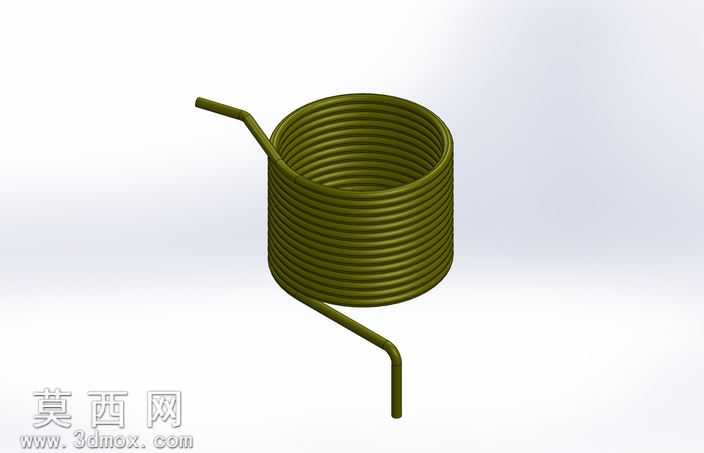

本模型为捷豹XJS车型油门控制机构所用的双臂曲柄返回扭力弹簧，建模过程严格参照实车配件的尺寸参数与结构特征完成。建模阶段首先通过螺旋线指令生成弹簧主体的螺旋路径，根据扭力弹簧的实际线径设定扫描截面轮廓，通过扫描特征生成连续的螺旋簧体部分，簧体的圈数、节距、中径均匹配原厂配件的设计参数，保证螺旋部分的结构精度。针对弹簧两端伸出的扭臂结构，根据双臂曲柄的安装限位需求，分别绘制两段折角路径，通过扫描特征生成与簧体平滑衔接的扭臂，扭臂的弯折角度、伸出长度均经过尺寸校核，确保安装后能够匹配油门曲柄的行程范围，实现精准的回位作用力输出。材质设定上选用弹簧钢作为基础材质，渲染阶段调整金属材质的粗糙度与反光参数，还原弹簧表面经过氧化处理后的暗橄榄绿质感，同时添加细微的表面纹理模拟金属弹簧的加工肌理，提升模型的真实感。结构设计上，该扭力弹簧为单圆柱螺旋扭转结构，簧体部分紧密排布保证受力时的结构稳定性，两端扭臂分别作用于油门曲柄与固定支架，当油门踏板被踩下时，曲柄带动扭臂转动使弹簧产生扭转形变，松开踏板时弹簧释放扭转力矩带动曲柄回到初始位置，实现油门的自动回位功能。建模过程中对簧体与扭臂的衔接处做了平滑过渡处理，避免应力集中的结构缺陷，同时还原了扭臂末端的平直段设计，保证与安装位的贴合度。整体模型完整还原了该返回弹簧的所有结构细节，可用于汽车油门操纵机构的装配验证、运动仿真演示，也可作为同类扭力弹簧设计的参考样本，模型的几何精度满足结构分析、装配干涉检查的使用需求，能够直观展示该弹簧在双臂曲柄油门控制机构中的工作形态与安装适配性。
