带花键结构太阳齿轮轴三维设计作品

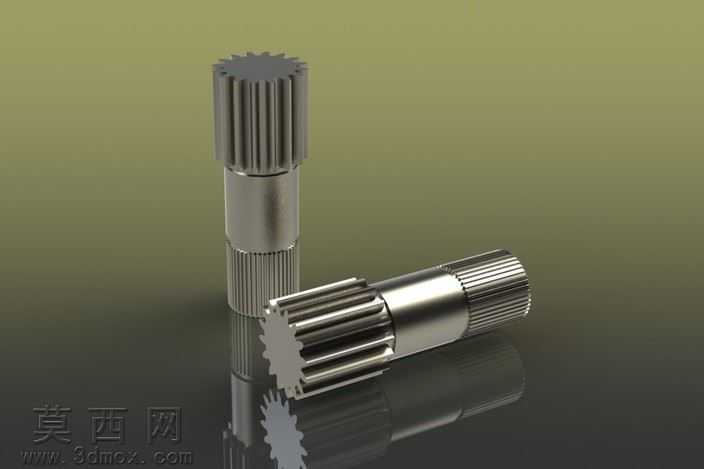

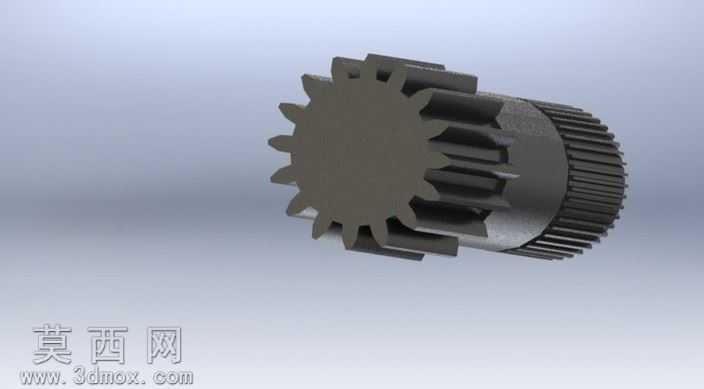

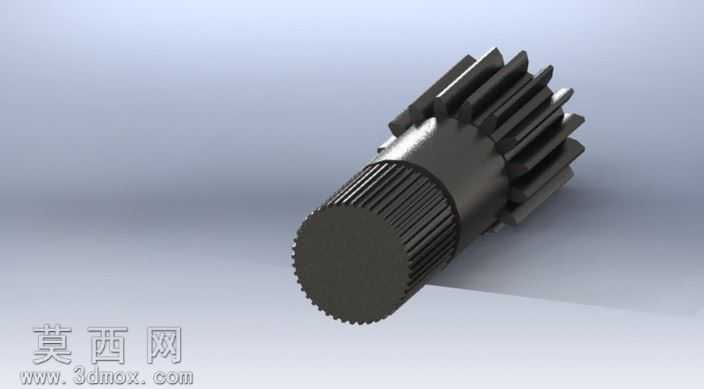

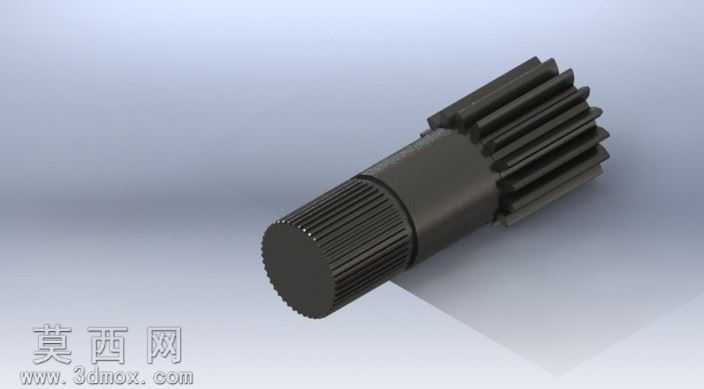

本作品为带花键结构的太阳齿轮轴三维建模设计，整体采用SolidWorks软件完成全参数化建模流程，建模过程严格遵循机械设计标准规范，保证零件尺寸精度与结构合理性。建模阶段首先以齿轮轴的中心轴线为基准建立基准面与基准轴，通过拉伸凸台命令构建轴身的基础回转基体，针对两端不同规格的花键结构，分别采用扫描、阵列命令完成花键齿的均匀排布，保证花键齿的齿距、齿形公差符合DIN 5482标准要求。中部太阳齿轮部分通过渐开线方程生成精准的齿廓曲线，经拉伸、圆周阵列完成44个轮齿的创建，严格匹配模数7、压力角20度的设计参数，轮齿与轴身的过渡位置添加标准圆角特征，避免应力集中问题，提升零件实际使用中的结构强度。材质配置阶段为零件赋予合金钢金属材质，调整材质的漫反射、高光反射参数还原金属零件的哑光金属质感，同时添加轻微的表面粗糙度纹理模拟实际机加工后的零件表面效果。渲染环节采用工作室环境布光，通过主光源、辅助光源与轮廓光的搭配，清晰展现齿轮齿形、花键齿的细节结构，背景采用渐变橄榄绿色调搭配反光地面，突出金属零件的轮廓立体感与结构细节。结构设计上采用一体化轴齿设计，将太阳齿轮与两端花键集成在同一轴体上，减少装配环节的累计误差，提升传动系统的同轴度与传动稳定性，花键结构可实现与配套传动部件的可靠周向固定，传递更大扭矩的同时保证传动精度。建模过程中所有特征均保留完整参数化设计树，可根据实际使用需求快速调整模数、齿数、轴径、花键规格等参数，适配不同功率、不同传动比的行星传动系统使用场景，模型结构完整无破面，可直接用于装配验证、工程图生成、运动仿真等后续设计环节。
