管道排风用金属风机叶片结构设计

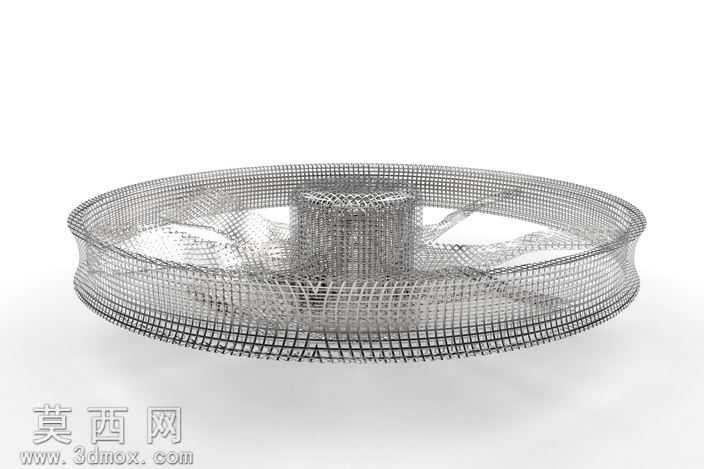

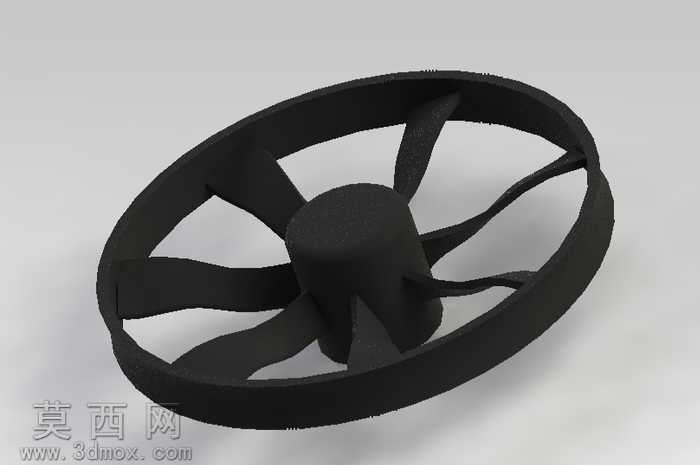

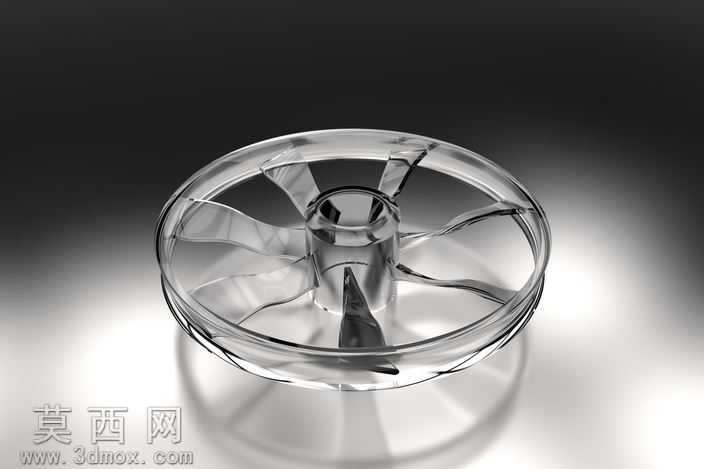

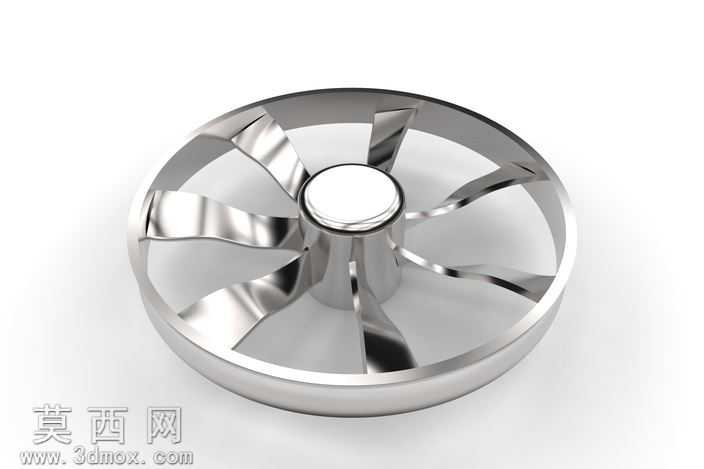

本作品为适配管道排风场景设计的轴流式风机叶片三维模型，建模阶段采用参数化特征构建逻辑，先以旋转凸台命令生成中心轮毂的基础基体，精准匹配管道安装的轴接定位尺寸，保证轮毂与驱动轴的装配同轴度公差符合通风设备的安装要求。叶片部分采用曲面放样建模方式，先绘制叶根与叶顶的两个基准截面轮廓，通过引导线控制叶片的扭曲角度与安装倾角，兼顾气流轴向推进效率与运行时的动平衡性能，每片叶片的曲面曲率经过连续曲率检查，避免曲面出现褶皱、断差等建模缺陷，叶片与外轮缘、中心轮毂的衔接处采用圆角过渡处理，既降低气流经过衔接位置的风阻损耗，也能减少结构应力集中问题，提升部件长期运行的结构强度。外轮缘采用薄壁环形结构设计，与叶片外边缘做一体化布尔合并，保证整体结构的刚性，避免叶片高速旋转时出现形变抖动。材质渲染阶段采用抛光金属材质，调整金属粗糙度参数模拟不锈钢金属的镜面反射效果，添加细微的环境反射贴图还原金属表面的真实质感，轮毂中心的端面做高光处理，突出中心装配位的结构特征。设计过程中充分考虑管道内的使用场景，叶片的外径尺寸与常规排风管道的内径适配，整体轴向厚度控制在合理范围，不会占用过多管道内部空间，叶片的数量经过气动效率考量，七片叶片的布局既保证足够的排风风量，也能降低旋转时的气动噪音，叶片的翼型截面经过优化，进风侧做圆弧导边处理，出风侧做收边处理，引导气流沿轴向平稳流动，减少紊流产生。建模完成后对整体结构做了干涉检查，确认叶片之间、叶片与轮缘轮毂之间无结构干涉，同时对整体模型做了质量属性评估，保证旋转部件的质心落在旋转轴线上，满足动平衡设计要求，可直接用于排风设备的结构验证、装配模拟以及生产加工的参考。
