飞镖收纳置放架结构设计方案

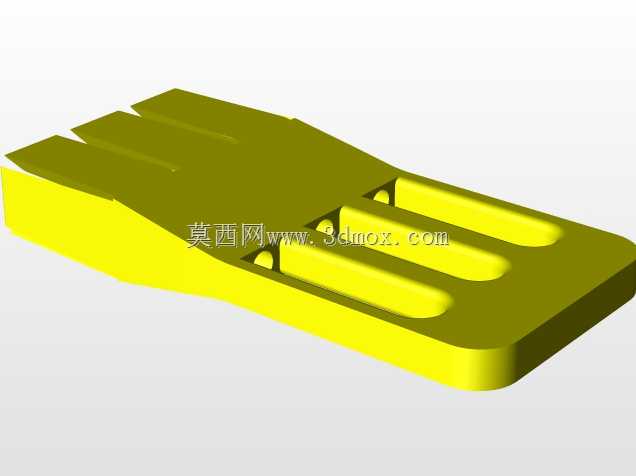

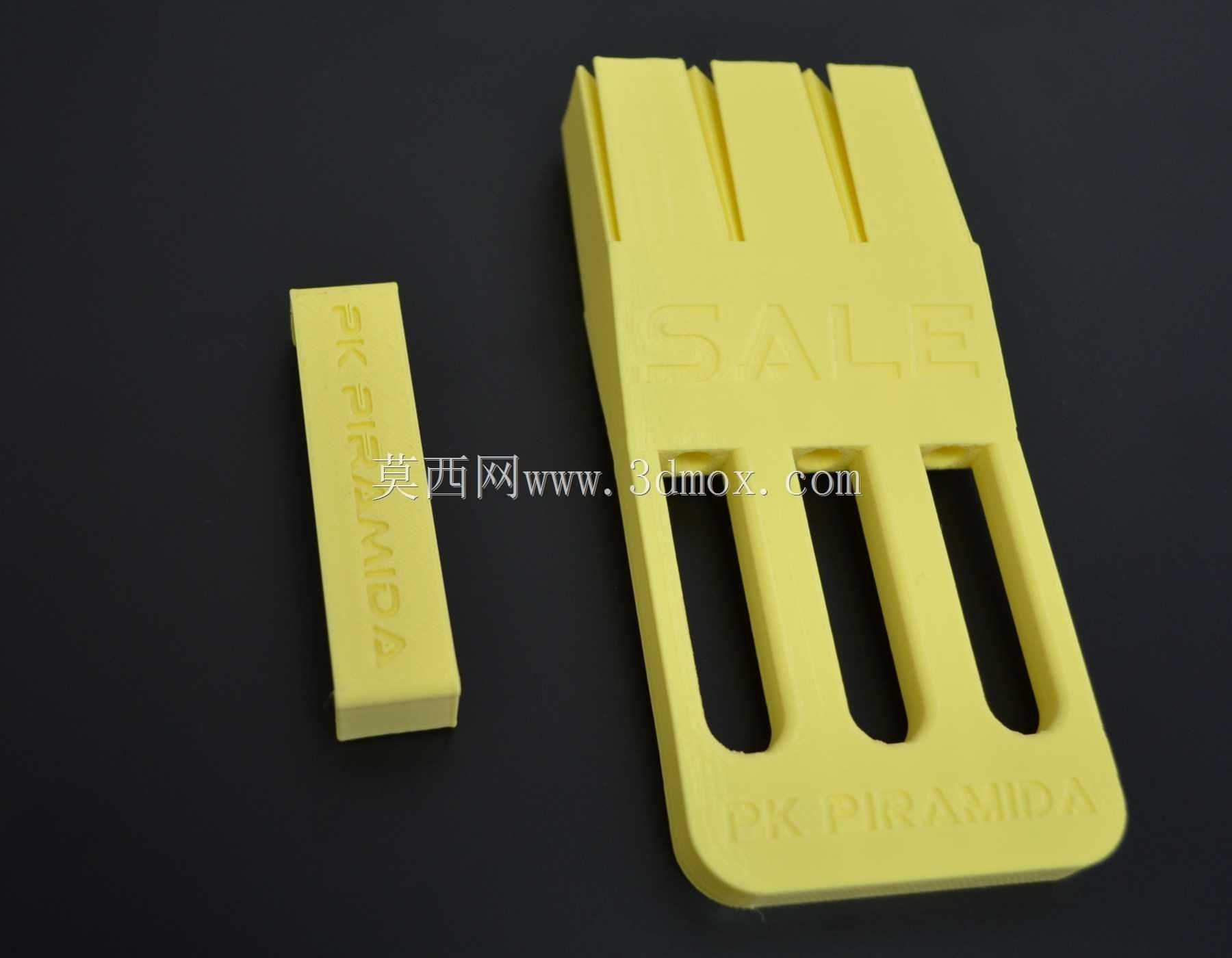

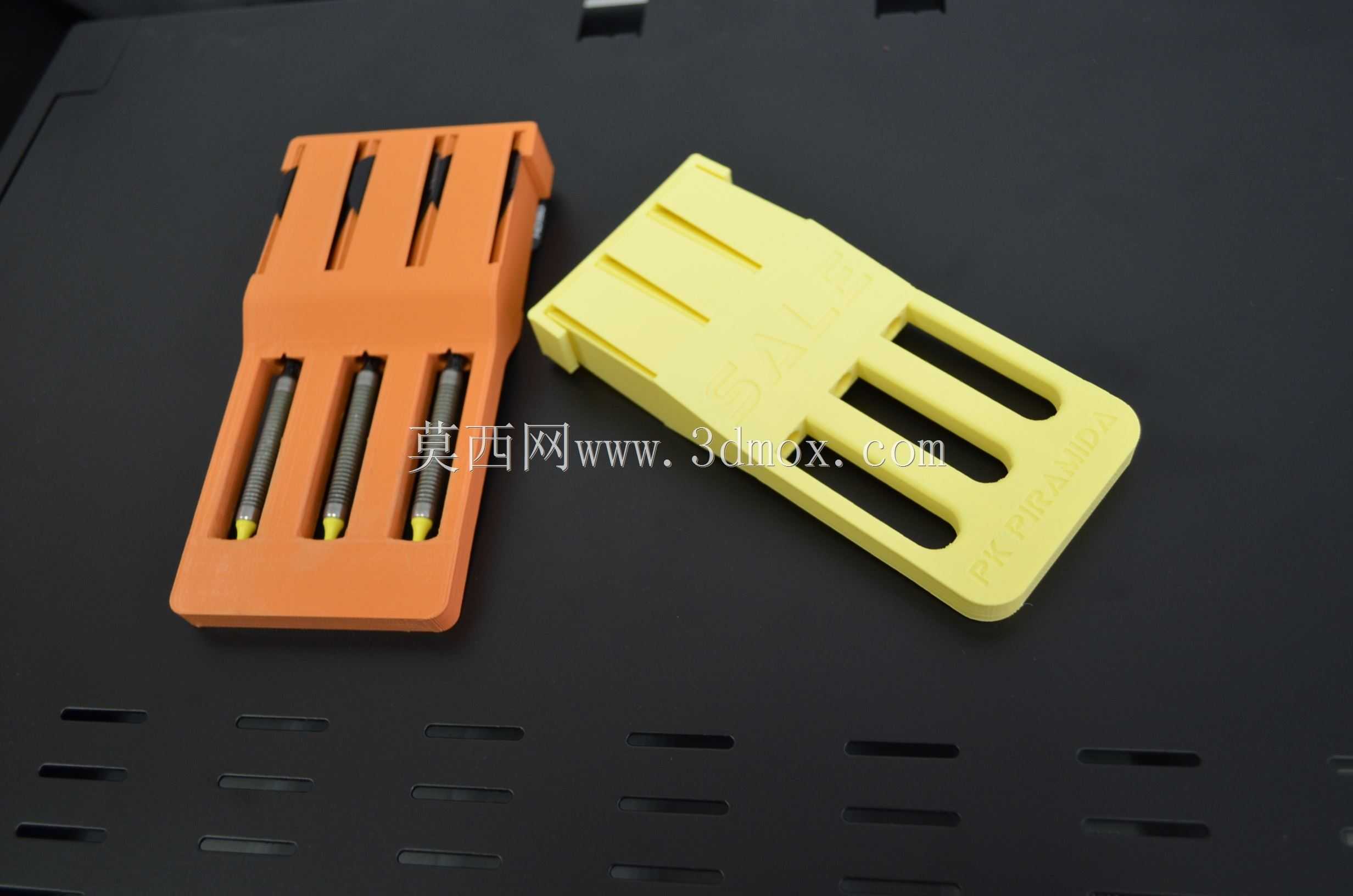

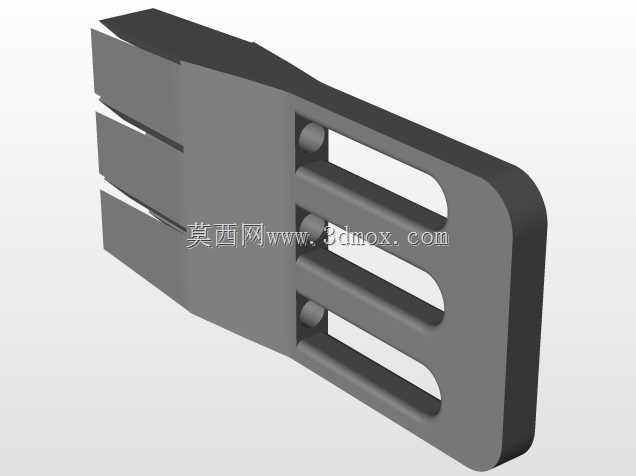

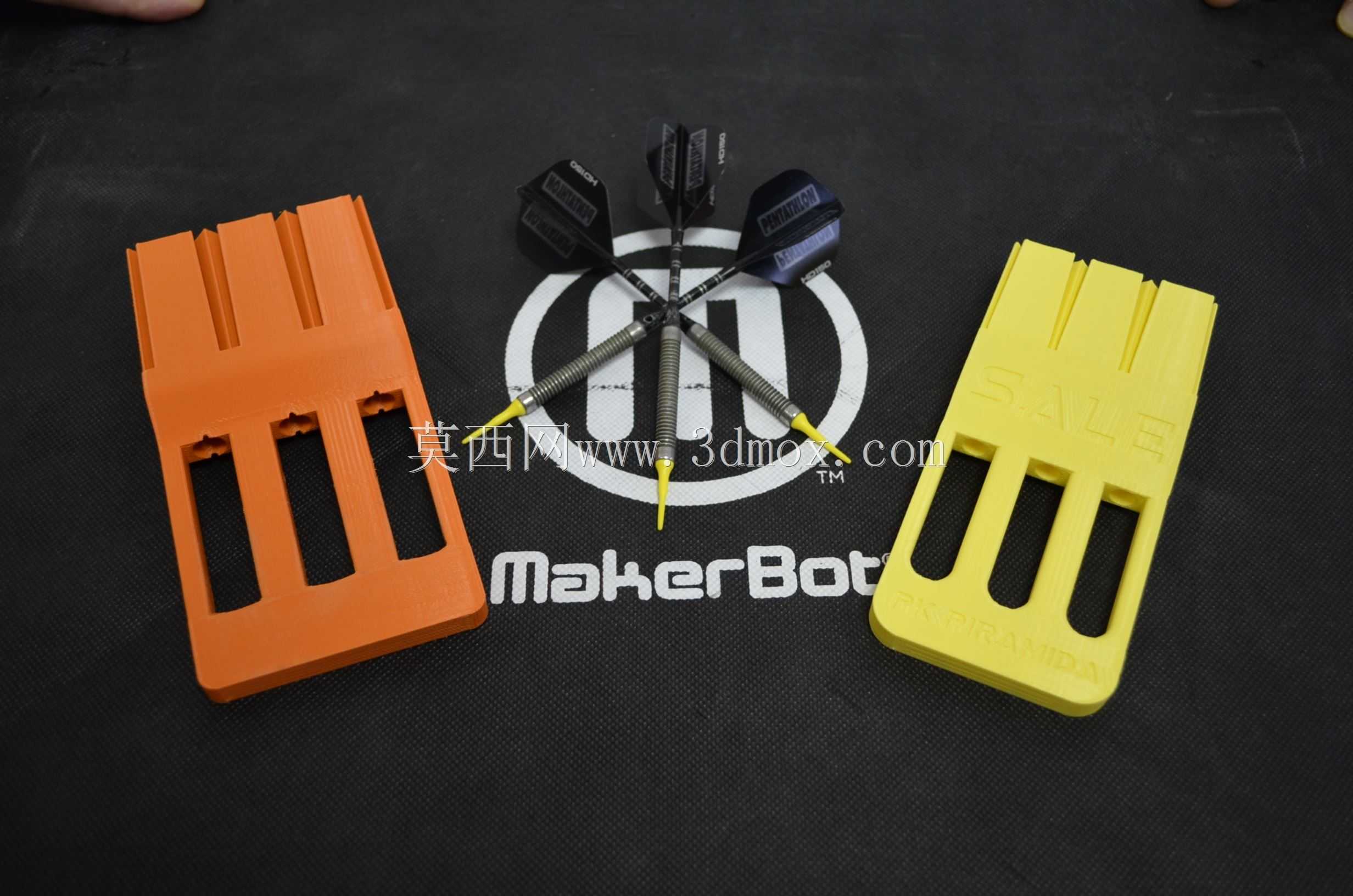

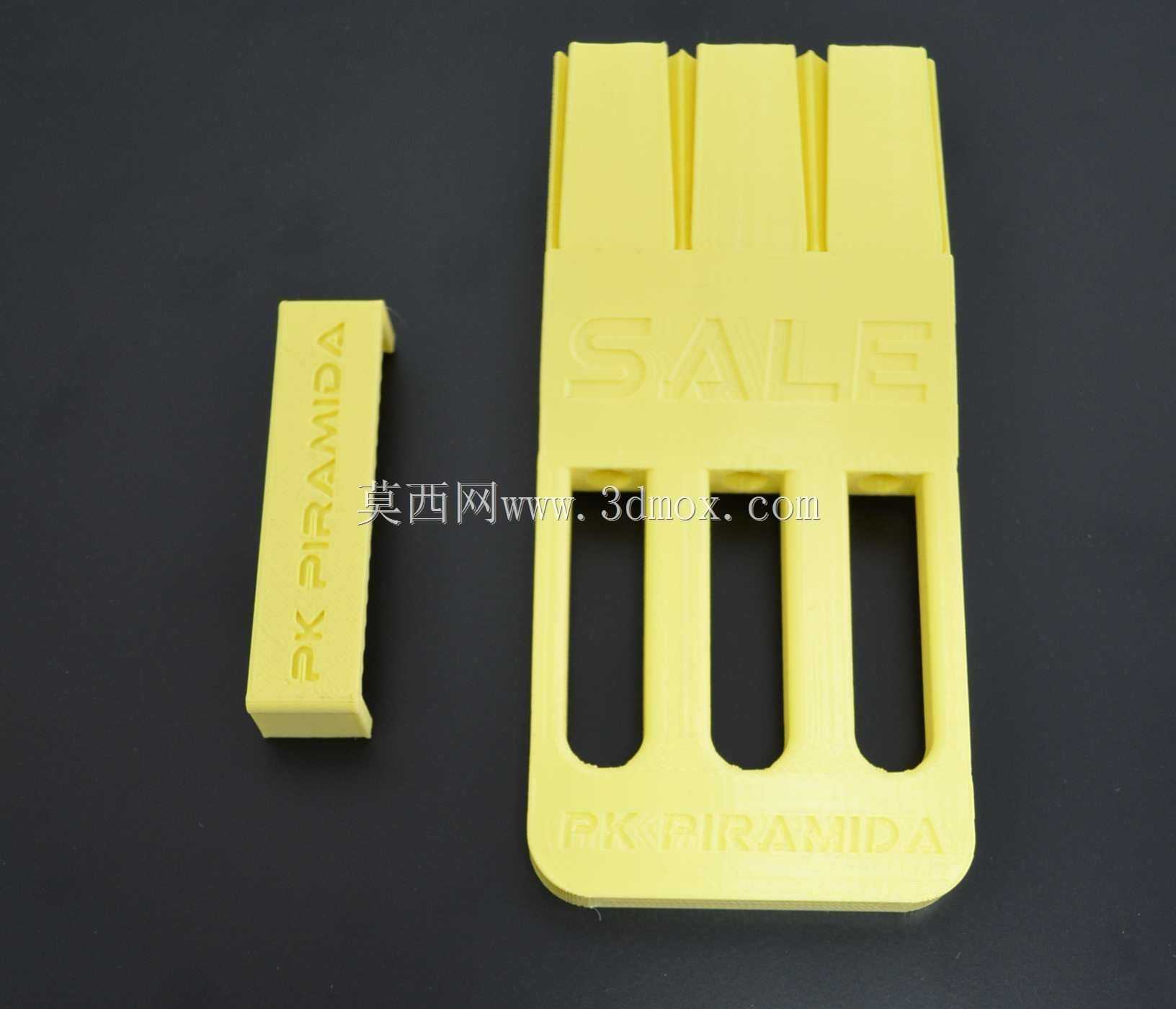

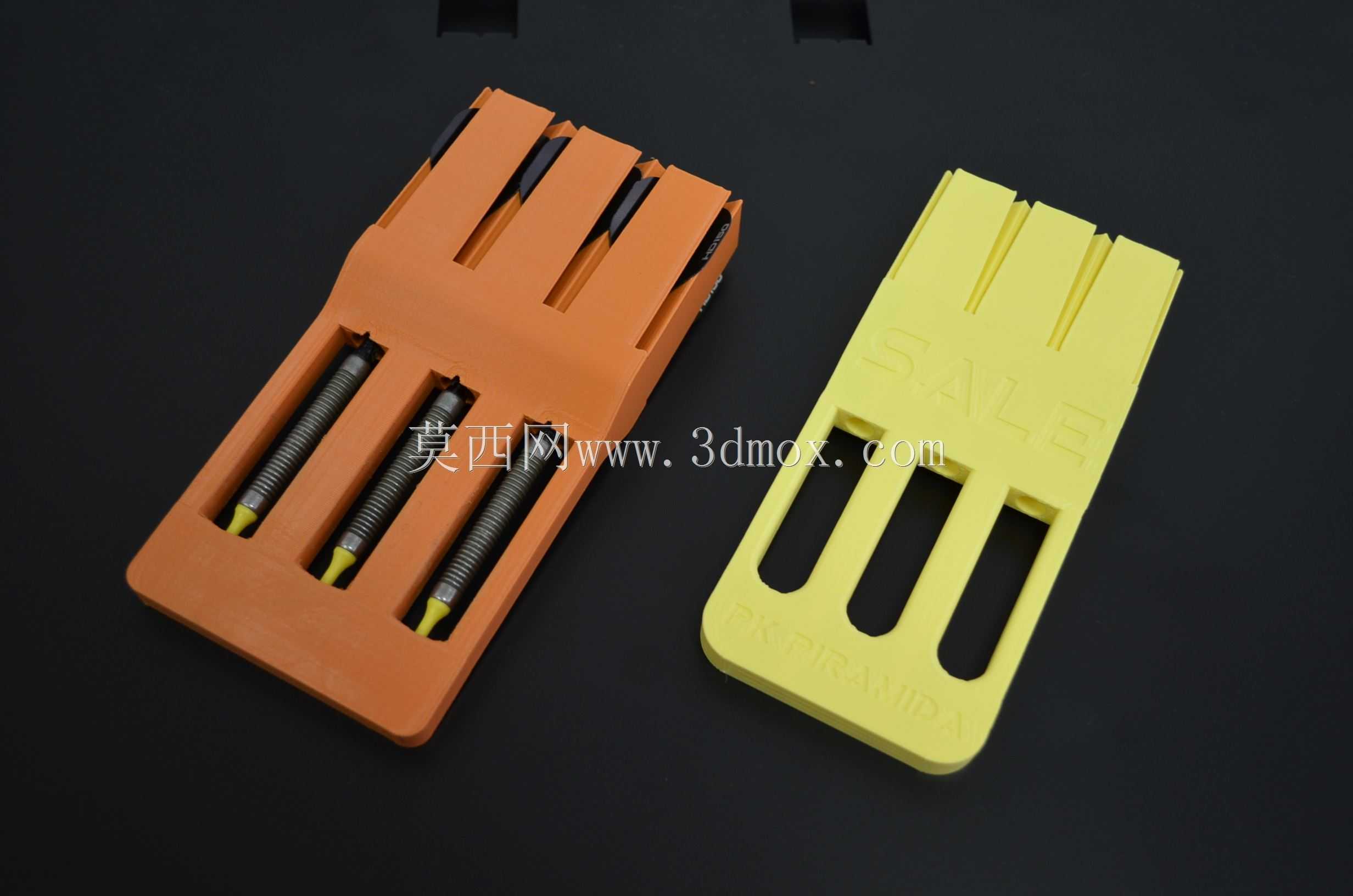

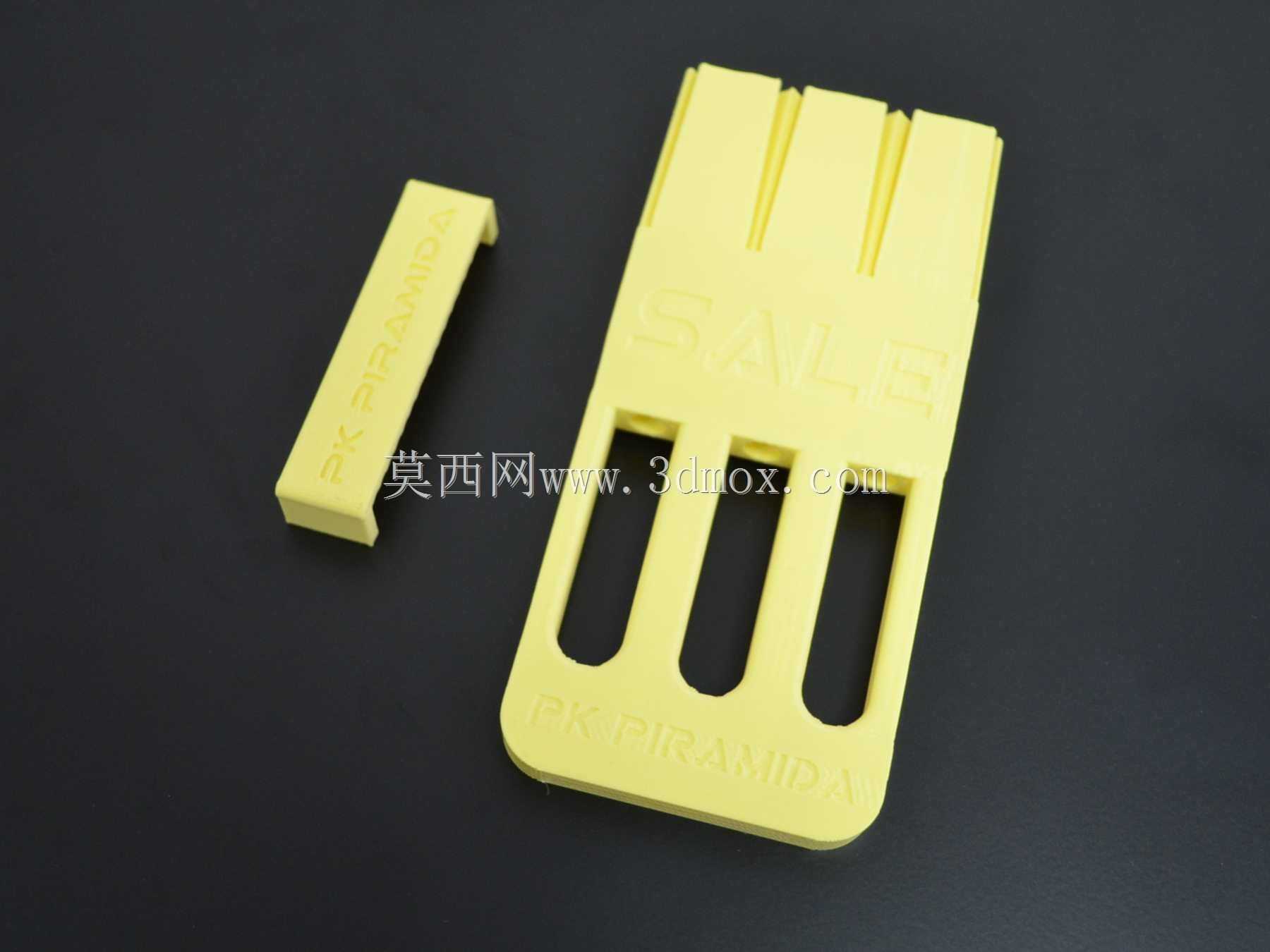

这款飞镖收纳置放架主要面向休闲文娱场景的飞镖运动配套使用，适配日常家用娱乐区、商用飞镖场馆、休闲吧等场景的飞镖规整存放需求，解决零散飞镖随意放置易丢失、镖尖易磕碰弯折、翼面易挤压变形的实际问题。从结构设计来看，整体采用一体化注塑成型的板式结构，没有额外拼接装配部件，生产环节可通过单型腔注塑模一次成型，省去后续组装工序，有效降低量产的加工与装配成本。架体上半部分设置三道平行的竖向卡槽，卡槽宽度经过尺寸校核，刚好适配常规飞镖的镖杆直径，可将三支飞镖竖向卡入固定，避免飞镖横向放置时的滚动磕碰；下半部分开设三个等距排布的长条形镂空槽，一方面可以减轻架体整体重量，减少注塑原料用量，另一方面镂空结构能够提升手持取放时的摩擦力，避免光滑塑料表面打滑掉落，同时也能在注塑冷却过程中减少壁厚不均带来的缩痕、翘曲变形问题。架体整体外形为带圆角的矩形板状，边角全部做R2以上的圆角过渡处理，既避免尖锐边角划伤使用者，也能减少注塑件的应力集中问题，提升日常使用的结构强度。安装与放置边界方面，这款置放架为桌面放置式设计，底部为平整的整面支撑结构，无需额外打孔安装，可直接平稳放置在平整台面、置物架层板上，整体厚度控制在12mm左右，占用桌面空间极小，不会过多挤占活动区域；架体整体高度约120mm，宽度约70mm，卡入飞镖后整体重心落在架体支撑面范围内，即使放置三支常规重量的飞镖也不会出现侧翻问题。设计过程中针对塑料件的成型特性做了针对性优化，所有卡槽边缘都做了0.5mm的脱模斜度，方便注塑生产时的顺利脱模，同时卡槽内壁做了细微的磨砂纹理处理，既可以增加卡持飞镖时的摩擦力，避免飞镖意外滑落，也能掩盖注塑过程中可能产生的轻微流痕，提升成品外观质感。架体表面预留了模刻标识的区域，可根据使用需求模刻品牌标识或使用提示，无需后续二次印刷加工。从实际使用的功能性来看，这款置放架除了固定飞镖的核心功能外，还可以作为飞镖的临时置放载体，在飞镖使用间隙临时放置，避免飞镖直接放置在桌面造成镖尖磨损或者扎伤桌面，同时规整的排布方式也能让使用者快速取放对应飞镖，提升使用体验。
