符合DIN316标准的蝶形翼形螺钉结构

日常做设备维护、工装夹具调试的时候，最头疼的就是临时拆装还要到处找扳手，这类蝶形螺钉刚好解决了不用工具就能手动拧紧的需求，在经常需要拆卸调整的工位上使用率极高。比如车间里的小型设备防护盖板、检具的快速压紧模块、电气柜内走线的固定支架、实验台的可调挡块，甚至一些民用设备的机箱、户外设施的快拆结构，都能看到这类紧固件的身影，它的核心优势就是无需额外工具，操作人员直接用手指捏住两翼就能完成拧紧和松开动作，大幅提升拆装调整的效率，尤其适合需要频繁开合、调整松紧度的连接场景。

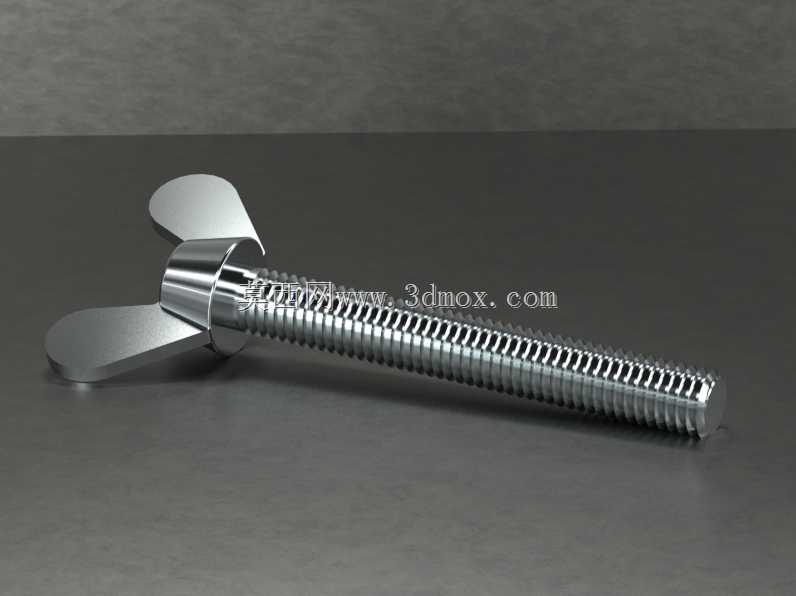

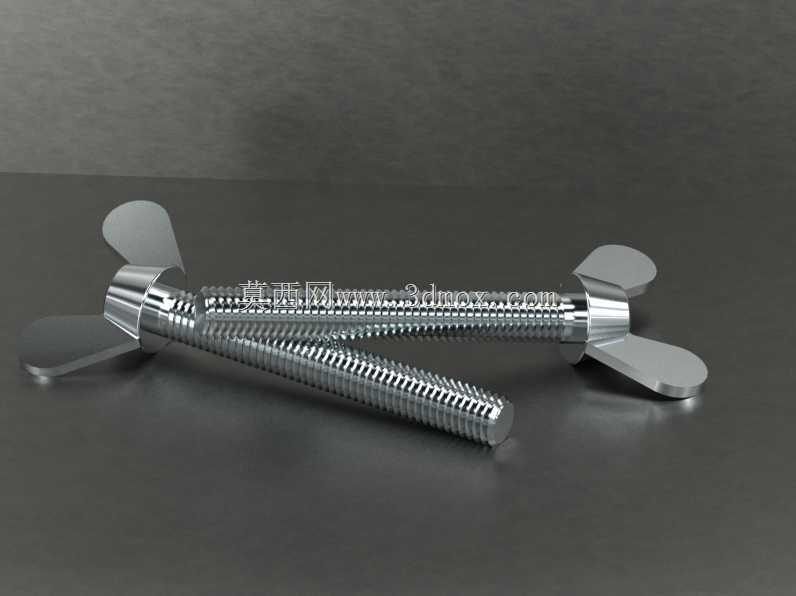

从结构设计来看，这款螺钉完全遵循DIN316标准的尺寸规范，头部的两翼做了圆弧过渡处理，没有尖锐的棱角，手动拧动的时候不会硌伤手掌，两翼的展开宽度经过合理设计，既保证了手动施力时有足够的力臂，不需要用太大的握力就能达到足够的锁紧力矩，又不会因为翼片过大占用过多安装空间，避免和周边的结构件产生干涉。螺杆部分采用标准公制三角螺纹，牙型角60度，螺纹精度满足通用紧固件的公差要求，和对应的标准内螺纹孔可以顺畅旋合，不会出现卡滞、滑牙的问题，螺杆末端做了倒角处理，对准螺纹孔的时候可以快速导入，不用反复调整对位，装配的时候能省不少时间。

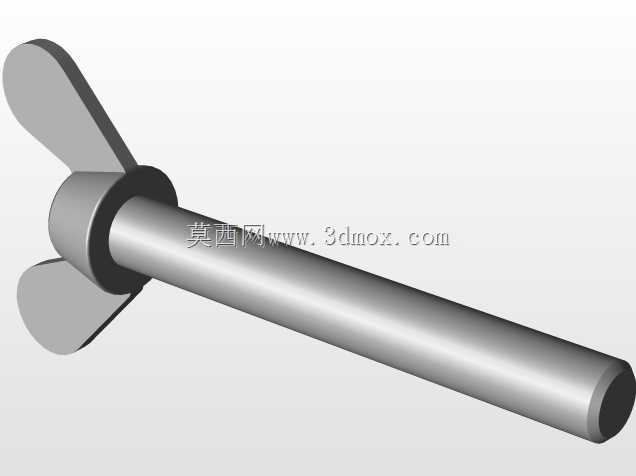

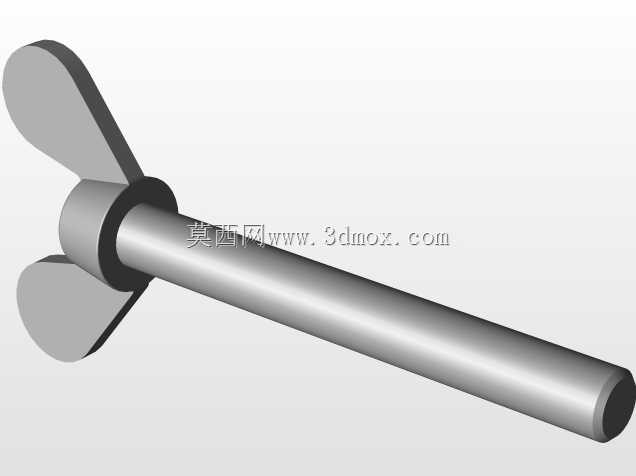

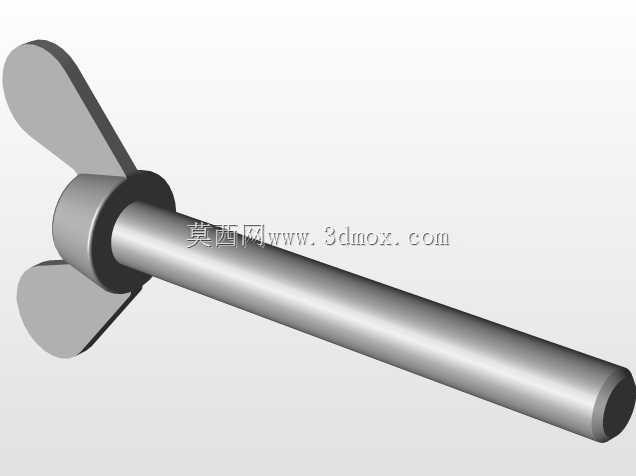

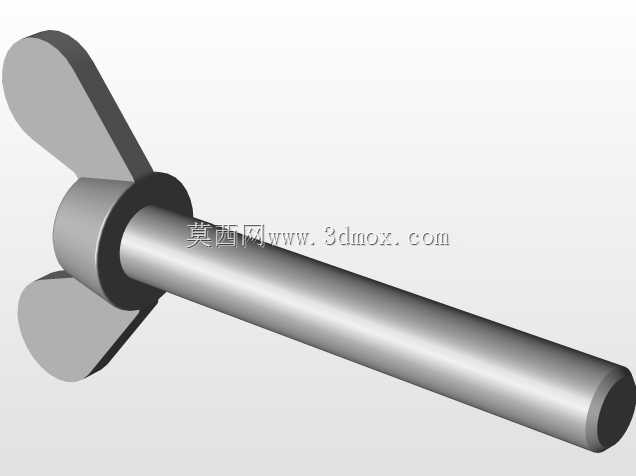

做三维建模的时候，要特别注意几个安装边界的细节：首先是头部两翼的旋转空间，安装位置周边要预留出足够的空间，保证拧动的时候手指能顺利捏住翼片，不会被周边的零件挡住；其次是螺钉的长度选型，要根据被连接件的总厚度计算旋合长度，一般钢件连接保证螺纹旋合深度不小于螺杆直径的1倍，铝件、塑料件等软质基材要适当增加旋合深度，避免螺纹滑牙失效；另外翼片的厚度方向也要留够间隙，保证拧紧后翼片不会压到周边的管线或者凸起结构。这类螺钉的锁紧力矩比普通外六角螺钉要小，不适合用在大载荷、强振动的永久连接场景，主要用在低载荷、需要频繁拆装调整的位置，选型的时候要结合实际受力情况判断，不能盲目替代高强度螺栓。建模的时候螺纹部分如果是用于装配仿真，可以做简化的装饰螺纹，如果要做3D打印或者加工出样，就要把完整的牙型特征做出来，保证和实际零件的尺寸完全一致，避免装配的时候出现干涉。
