怀表机芯平衡轮组件结构三维设计

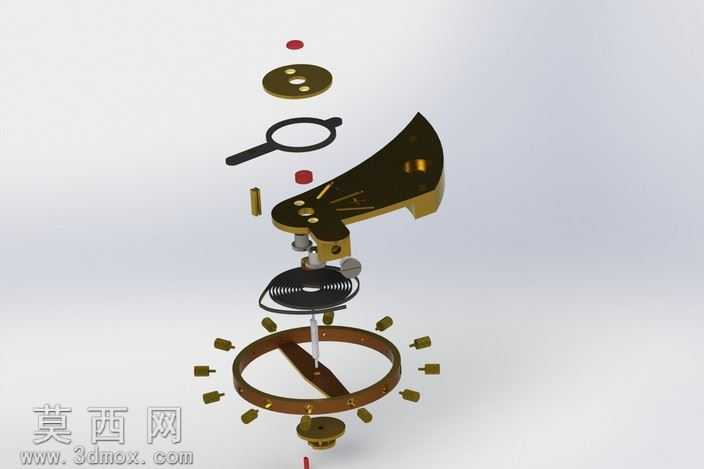

本作品为怀表计时核心部件平衡轮组件的三维建模成果，属于2010年pocketwatch项目的核心组成部分，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先梳理怀表擒纵调速机构的运动逻辑，确定平衡轮在整套机芯中的装配定位关系、运动行程与配合公差，再拆分各个子零件逐一完成建模。整套模型采用爆炸视图呈现装配层级，从最顶端的固定垫片、定位销、调校扳手，到中部的游丝固定座、异形调校摆臂，再到底部的带配重钉平衡环、中心转轴、底部固定基座，每个零件都严格按照机械钟表的真实尺寸比例构建。建模过程中针对薄壁异形摆臂采用曲面建模与实体加厚结合的方式，还原摆臂上的镂空减重结构与定位孔位，保证零件的轻量化特征与真实零件一致；针对游丝部件采用螺旋线扫描生成，精准还原游丝的螺距、圈数与截面尺寸，还原其与摆轴、外桩的配合结构；平衡环部分采用环形实体建模，环体上均匀分布的十六个配重钉采用圆周阵列完成，每个配重钉的尺寸、突出高度都保持一致，还原真实平衡轮的配重调校结构。材质渲染阶段，针对不同零件匹配对应材质属性：金属摆臂、平衡环、配重钉采用抛光黄铜材质，调整金属粗糙度与反射参数，还原老式怀表零件的暖金色金属质感；游丝采用弹簧钢材质，设置高反光低粗糙度的金属属性，还原钢制游丝的银亮金属光泽；固定垫片、调校扳手采用发黑处理的钢材材质，降低反射率添加细微磨砂质感，区分不同金属零件的视觉差异；中心转轴采用高抛光钢材，添加细微的高光反射效果，突出转轴的精密加工特征。结构设计上完整还原平衡轮组件的装配逻辑：中心摆轴贯穿游丝座、摆臂与平衡环中心，通过轴肩实现各零件的轴向定位；游丝内端固定在摆轴的内桩上，外端固定在摆臂的外桩结构上，实现摆轮往复摆动时的弹性复位；摆臂上的调校结构可通过旋转调整游丝的有效工作长度，实现走时快慢的调校功能；平衡环上的配重钉可通过微调位置实现平衡轮的动平衡调校，保证摆动过程的稳定性。整套模型所有零件之间无干涉，可按照真实装配关系完成虚拟装配，运动仿真可实现平衡轮的往复摆动动作，完整复现机械钟表调速机构的工作原理，每个零件的倒角、退刀槽等细微工艺结构都做了还原，保证模型的工艺真实性，可用于钟表机械原理演示、精密机械结构教学等场景。
