山地车650B规格碳纤维轮辋三维设计

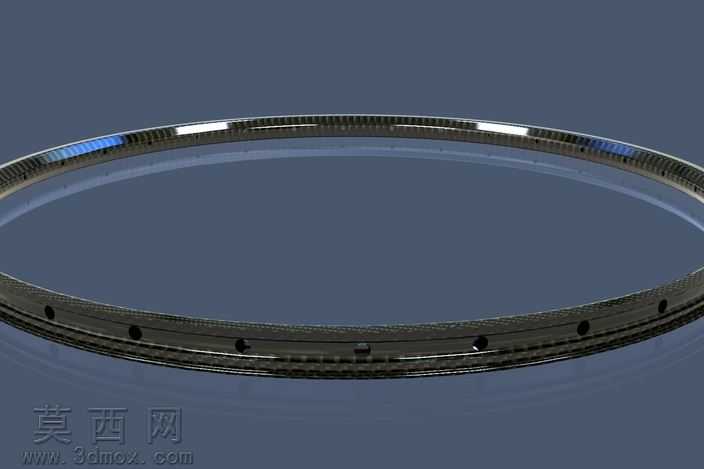

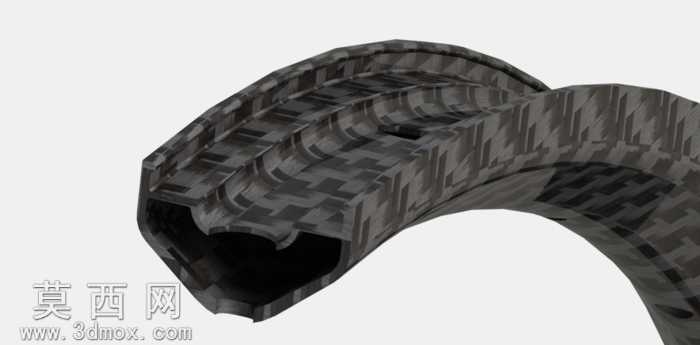

本作品为山地自行车使用的650B规格轮辋三维建模成果，建模过程严格遵循山地车轮组的实际工程尺寸规范，对应27.5英寸轮径的通用装配标准，可适配常规山地车外胎、辐条与花鼓的装配对接需求。建模阶段先通过草绘绘制轮辋的截面轮廓，精准还原碳纤维轮辋的双层腔体结构：外侧为胎唇卡槽结构，预留标准尺寸的胎边卡位，可保证充气外胎安装后的咬合紧密度，避免骑行过程中出现滑胎、脱胎问题；内侧为辐条安装基座结构，预留均匀分布的辐条孔位基准，可适配常规编轮方案的孔位排布需求。整体建模采用曲面建模与实体建模结合的方式，先完成单段轮辋弧面的曲率调整，保证轮辋整圈的圆度公差符合骑行配件的精度要求，再通过阵列、合并操作完成整圈结构的整合，所有过渡圆角均做平滑处理，避免应力集中的结构缺陷。材质渲染阶段采用碳纤维编织纹理材质，还原碳纤维轮辋的表层编织质感，调整材质的反光度与粗糙度参数，模拟碳纤维复合材料的哑光半亮表层效果，同时对腔体内部的结构做暗部处理，清晰展现轮辋的中空减重结构，直观呈现产品轻量化设计的特点。结构设计上充分考虑山地骑行的使用场景，轮辋侧壁做了加厚处理，可应对复杂越野路况下的侧向冲击，腔体内部的加强筋结构在不额外增加重量的前提下提升了轮辋的径向抗冲击能力，胎唇卡槽的深度与角度经过反复校准，既可以保证外胎安装的便捷性，又能在低胎压越野场景下牢牢固定外胎位置。整个模型的结构细节完整，各部分尺寸比例协调，可用于自行车配件的结构展示、轮组组装模拟、产品渲染宣传等场景，建模过程中对轮辋的装配对接位置做了公差预留，可直接导入装配环境完成与花鼓、辐条、轮胎的整体轮组装配验证。
