香皂注塑成型模具三维结构设计

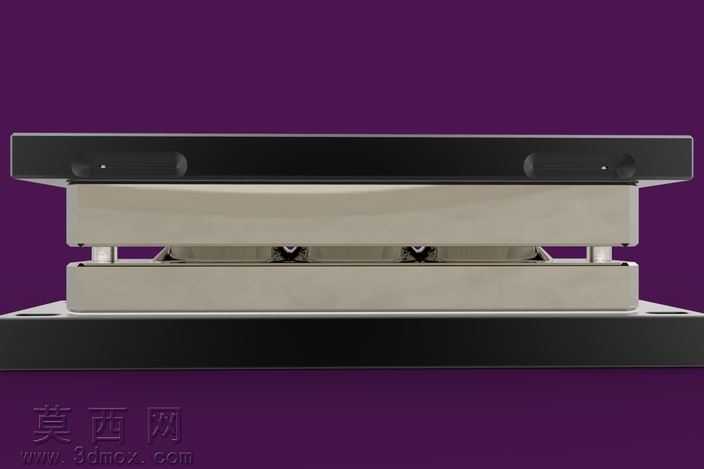

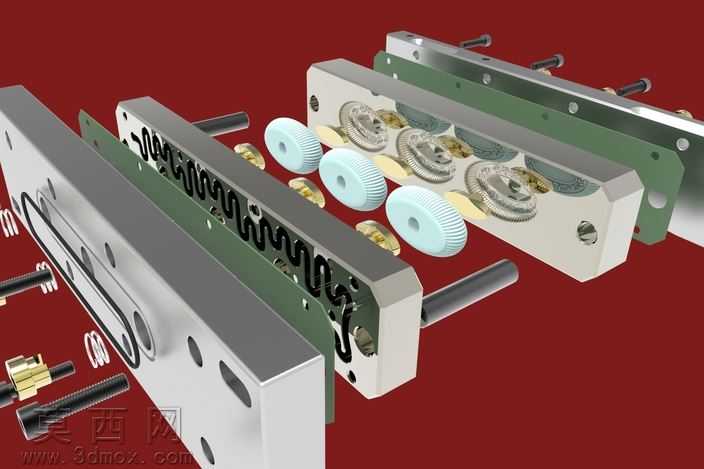

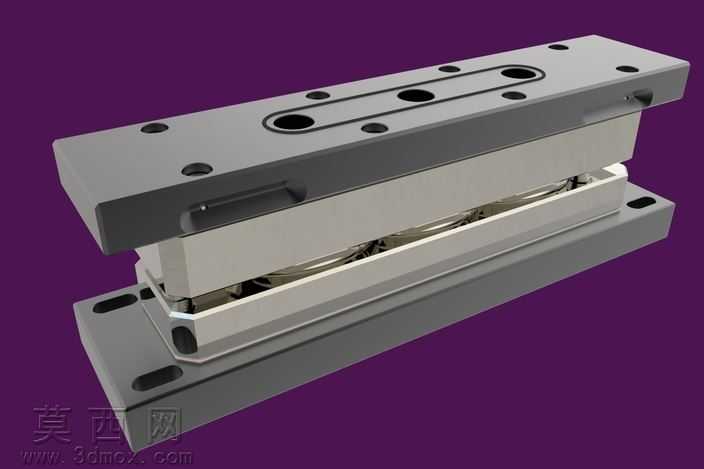

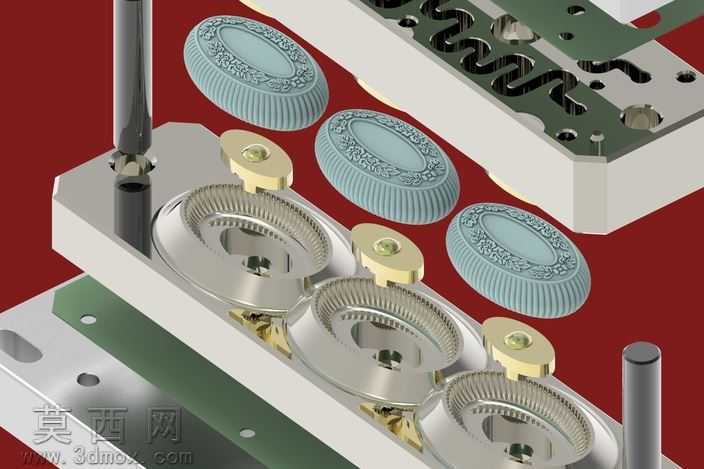

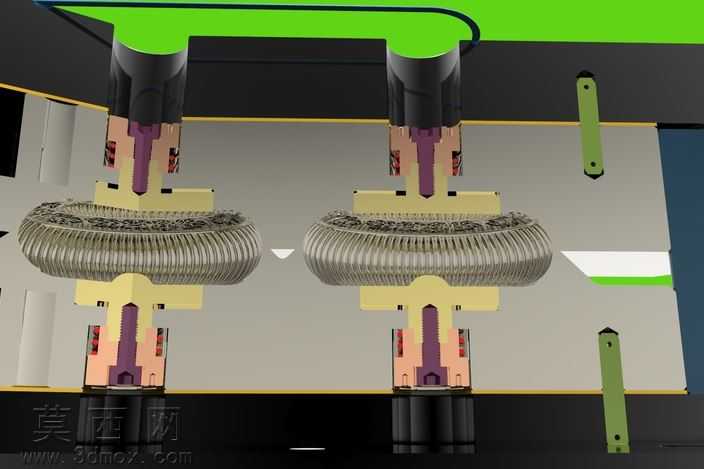

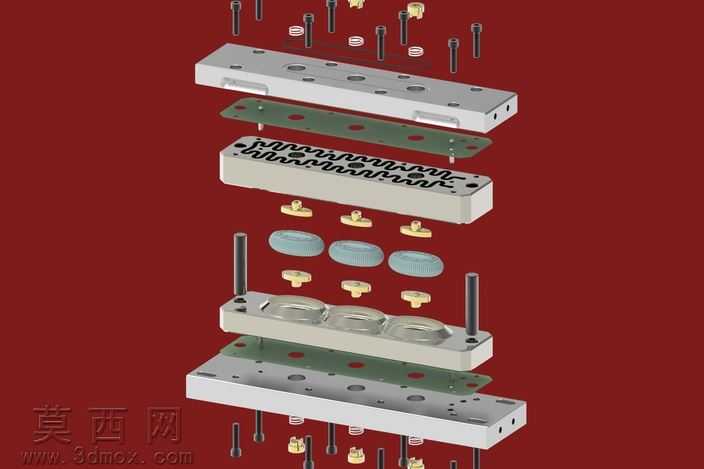

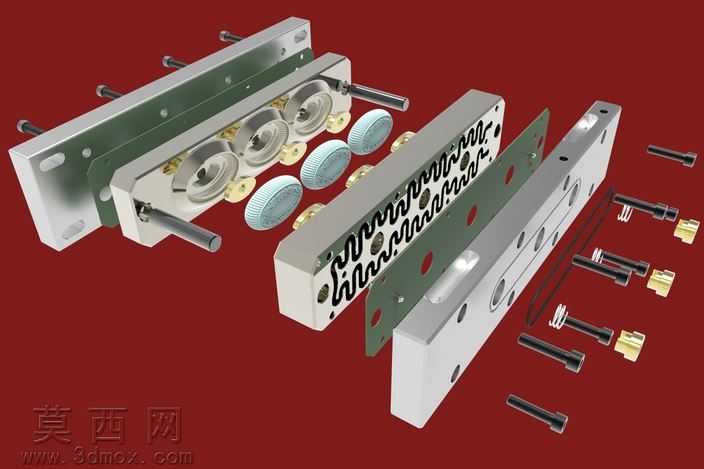

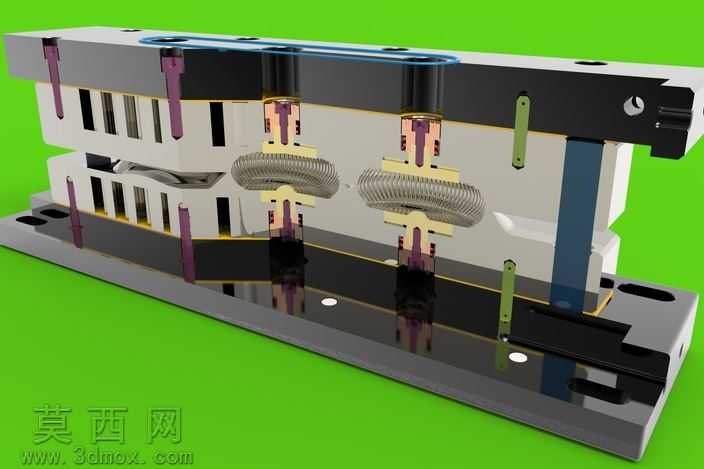

本套模具为香皂产品专用注塑成型工装，整体采用多层板叠装式结构设计，通过三维建模软件完成全参数化零件绘制与整机装配，完整还原了模具从定模侧到动模侧的全部组件配合关系。建模过程中严格遵循注塑模具设计规范，对每一块模板的安装孔位、导柱导套配合间隙、紧固螺丝排布都做了精准的参数定义，所有零件尺寸匹配香皂产品的成型精度要求，避免出现错装、干涉等装配问题。渲染阶段采用金属钢材材质表现模板主体，对模腔表面做了抛光质感处理，清晰展现出模腔内部复刻的香皂表面纹理结构，对密封垫片、弹性垫圈等非金属零件采用对应的橡塑材质表现，不同功能零件通过材质差异做视觉区分，让整套模具的爆炸视图层次分明，各组件的装配位置、连接关系一目了然。结构设计上，模具从上至下依次设置了定模座板、定模板、型腔板、型芯组件、动模板、动模座板，配套设置导柱导向结构保证合模精度，顶出机构对应三个香皂模腔的位置均匀排布，开模后可平稳将成型后的香皂制品顶出，避免制品出现顶白、变形等缺陷。设计思路围绕香皂批量生产的效率与精度需求展开，一模三腔的布局在保证成型质量的前提下提升了单模生产效率，冷却水路沿模腔周边均匀排布，可保证注塑过程中模温均匀，减少制品的成型收缩率差异，紧固螺丝沿模板边缘对称布置，保证合模时模板受力均匀，不会出现溢料飞边问题。整套模型完整还原了注塑模具的典型结构逻辑，各零件的配合公差、安装顺序都符合实际生产中的模具加工与装配要求，可直接用于模具设计参考、结构教学演示等场景，清晰展现了日用塑料制品注塑模具的设计思路与结构组成。
