径向连接式PSI量程压力表三维数模

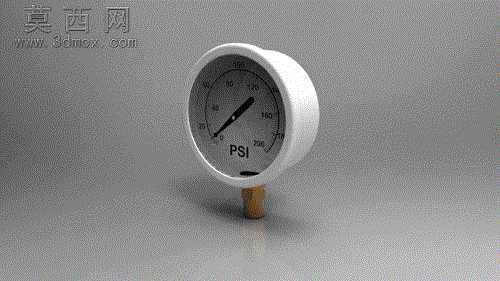

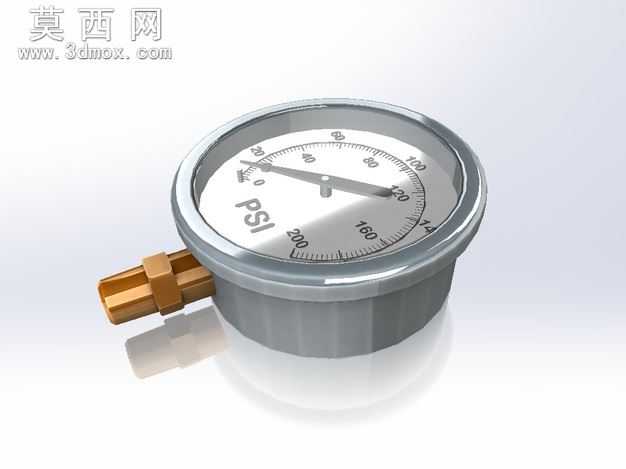

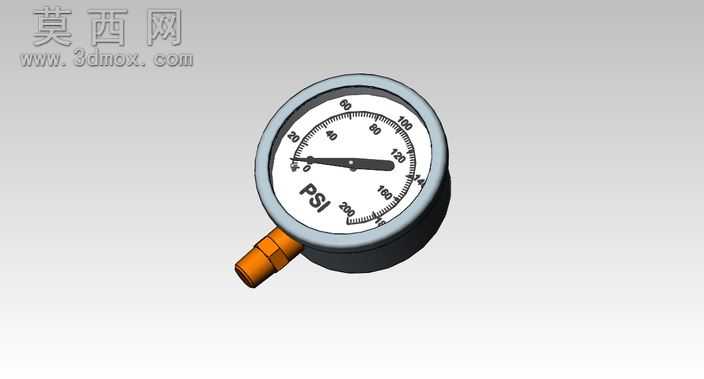

本模型为径向连接式PSI量程压力表的完整三维数模，建模过程严格遵循通用压力表的实际结构比例完成搭建，整体还原了该类机械式压力表的全部核心组成部件。建模阶段首先完成圆形表壳的主体构建，采用拉伸与倒圆角特征处理表壳的边缘轮廓，还原金属表壳的圆润包边结构，同时预留表盘安装位与接头连接的通孔结构，保证各部件装配时的位置精度。表盘部分采用草图绘制完成刻度线、PSI单位标识与数值标注的排布，精准还原0-200PSI的量程刻度分布，指针部分采用薄壁拉伸特征制作，还原指针的细长造型与指示端的尖点结构，同时完成指针转轴的同轴配合设计，保证指针转动结构的合理性。接头部分采用外螺纹结构建模，还原径向压力表的侧出式连接结构，接头处的六角拧动位采用拉伸切除特征完成棱角造型，还原实际安装时的拧动受力结构，接头与表壳的连接位置做了过渡圆角处理，还原实际产品的焊接或压装过渡结构。材质与渲染阶段，表壳赋予哑光黑色工程塑料或喷塑金属材质，表盘赋予白色哑光PVC材质，刻度与标识赋予黑色印刷材质，指针赋予黑色金属烤漆材质，接头部分赋予橙色铜质金属材质，通过不同材质的区分清晰展现各部件的结构边界，渲染效果还原了实物的视觉质感。结构设计上完整拆分了表壳、表盘、指针、转轴、连接接头等独立部件，各部件之间保留合理的装配间隙，可直接用于装配演示、结构原理讲解或相关设备的配套建模使用，模型结构规整，特征命名清晰，无多余冗余几何元素，可直接导入各类三维软件进行编辑修改，适配不同场景的使用需求。
