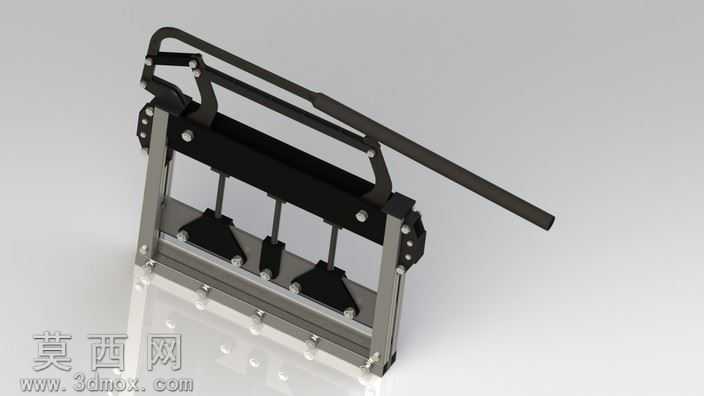

手动式石材切割作业专用设备结构模型

本模型为手动式石材切割作业专用设备，采用SolidWorks完成全参数化三维建模，建模过程严格遵循机械设计公差规范，对设备各组成部件进行1:1等比例还原，完整呈现了手动石材切割机的整体结构与装配关系。模型构建阶段首先完成主体承载框架的搭建，采用高强度铝合金型材作为框架主体基材，建模时对型材的安装孔位、连接卡槽、紧固点位进行精准绘制，确保框架结构的装配精度符合实际生产要求。设备的手动施压操作机构采用杠杆式结构设计，建模时对操作手柄的握持弧度、铰接转轴的配合间隙、压力传导杆件的连接结构进行精细化处理，还原手动施压过程中的力传导路径，保证操作机构的运动仿真符合真实力学逻辑。切割执行模组部分，模型完整还原了多组平行排布的切割刀座结构，对刀座的安装定位槽、刀片固定压块、行程导向滑轨进行细节刻画，刀座与主体框架之间采用可调节式连接结构，建模时预留了刀距调节的活动余量，可适配不同规格石材的分切需求。设备底部设置了石材定位承载平台，平台表面设计有防滑定位凸条与侧边挡块结构，建模时对平台的平面度、挡块的锁紧结构进行细节呈现，确保石材放置后的定位稳定性。材质渲染阶段，主体框架采用哑光银灰色金属材质，还原铝合金型材的磨砂质感；操作手柄包裹黑色防滑橡胶材质，通过调整材质粗糙度与反光度参数还原橡胶的握持触感；切割刀片采用高硬度合金钢材质，添加金属切削刃口的高光反射效果；连接紧固件采用标准镀锌螺丝材质，还原五金件的金属光泽。整体模型装配逻辑清晰，所有部件均保留完整的建模参数与装配约束关系，可直接用于运动仿真演示、结构优化改进以及非标切割设备的设计参考，模型细节完整度高，无缺失结构面与装配干涉问题，能够直观展现手动石材切割机的工作原理与结构特点。
