十字轴式万向联轴器结构三维设计

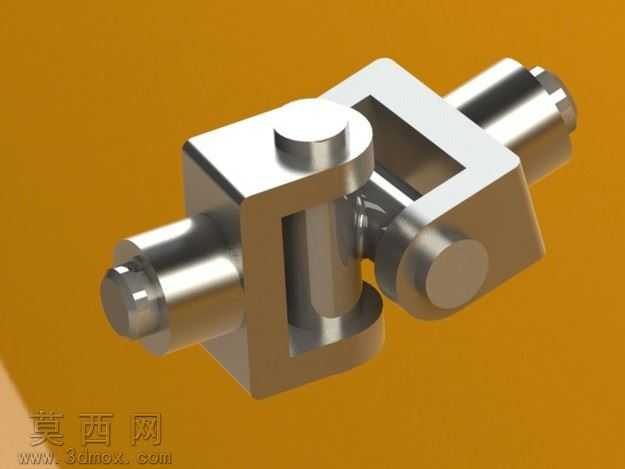

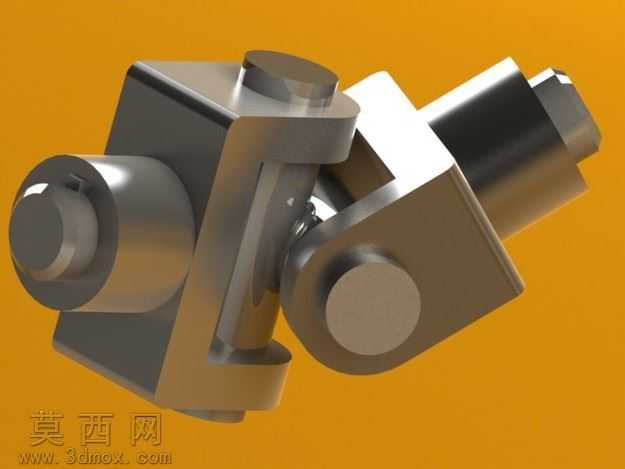

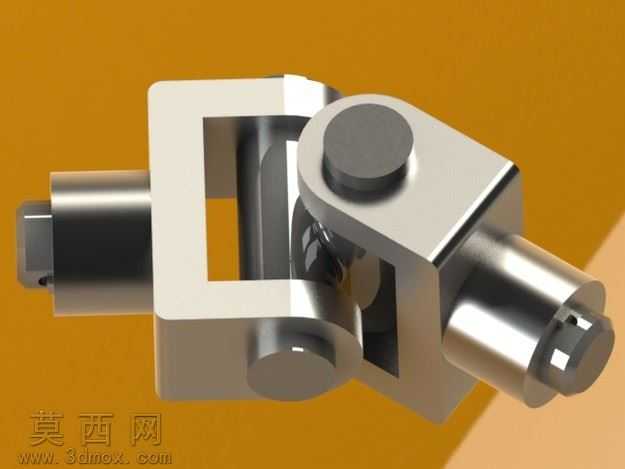

本作品为十字轴式万向联轴器的三维参数化设计成果，建模阶段采用SolidWorks软件完成全零件的特征化构建，首先梳理万向联轴器的核心传动逻辑：该部件属于刚性可移式联轴器，核心作用是实现两轴存在轴线夹角工况下的连续回转运动，同时可靠传递工作扭矩。建模过程中先拆分核心组成零件：两个对称分布的叉形接头、中心十字传动块、铰接销轴、轴端连接段，针对每个零件先绘制基准草图，通过拉伸、切除、倒角、圆角等基础特征完成实体构建，对十字轴与叉形接头的铰接配合面做了公差适配的尺寸预留，保证装配后铰接副可灵活转动无卡滞。装配阶段采用自下而上的装配逻辑，先完成十字轴与单侧叉头的销轴配合，添加同轴度、端面重合的配合约束，验证铰接转动自由度符合设计要求后，再装配另一侧叉形接头，保证两个叉头的回转轴线呈空间垂直交叉状态，完全匹配十字轴万向节的运动原理。材质与渲染阶段，整体零件赋予金属合金钢材质，调整材质的金属度、粗糙度参数，模拟经过机加工后的金属表面光泽效果，添加环境HDR贴图提升金属表面的反射真实感，背景采用暖橙色纯色背景突出联轴器主体结构，渲染时开启环境光遮蔽效果，强化零件装配缝隙处的阴影层次，清晰展现各零件的装配位置关系。结构设计上严格遵循万向联轴器的工作原理，两个叉形接头分别用于连接主动轴与从动轴，中心十字块作为中间传动件，可补偿两轴之间的角度偏移，即使两轴轴线不共线存在夹角，也可通过十字块的铰接转动实现连续扭矩传递，避免刚性连接带来的轴系附加载荷。设计过程中对铰接部位的接触强度做了结构优化，加大十字轴轴颈与叉头孔的接触面积，降低工作过程中的接触应力，提升部件的使用寿命，轴端采用外圆柱面加轴端挡边的结构，方便与外部传动轴进行装配定位，整体结构无冗余设计，完全还原工业用十字万向联轴器的真实结构与工作特性，可用于机械原理教学演示、传动系统虚拟装配验证等场景。
