旋转式空气压缩转子马达结构设计

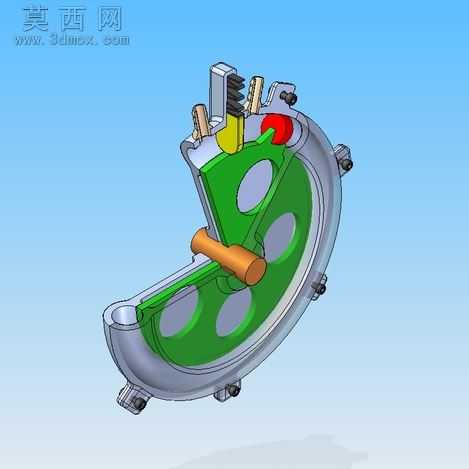

本模型为旋转式空气压缩转子马达，采用三维建模软件完成全参数化结构设计，完整还原了该类气动动力元件的内部构造与装配关系。建模过程中严格遵循气动元件的设计规范，对壳体、转子、偏心轴、密封组件、端盖紧固件等所有零件进行1:1比例建模，各零件间的装配约束完全匹配实际生产中的公差配合要求，可直接用于结构验证与原理演示。模型渲染阶段针对不同零件赋予了对应材质：外部壳体采用铸铝材质，呈现哑光银灰色金属质感，还原气动马达壳体轻量化、高强度的材质特性；内部转子组件采用工程塑料与钢材结合的材质表现，绿色工程塑料转子部分做了半哑光质感处理，清晰区分内部运动部件与外部固定结构；偏心传动轴采用抛光钢材材质，突出轴类零件的加工精度与金属光泽；密封件、电刷等辅助部件分别赋予橡胶、铜质导电件的对应材质，整体渲染效果层次分明，可直观区分不同功能的零件结构。从结构设计来看，该转子马达采用偏心转子结构，通过转子在壳体内腔的偏心旋转实现容积变化，完成空气的吸入、压缩与排出过程，壳体上的安装脚、紧固螺栓位均按照实际安装标准设计，端盖处的密封结构、接线组件都做了精细化还原，完整呈现了旋转电机运行式空气压缩马达的工作原理。设计过程中重点考量了气动元件的密封性能与运动流畅性，对转子与壳体内壁的配合间隙、偏心轴的支撑结构都做了合理的参数化设置，既保证模型的外观还原度，也具备结构合理性，可作为气动技术教学、动力元件结构参考的数字化模型使用，帮助学习者直观理解转子式气动马达的内部构造与运作逻辑。
