照相机快门齿轮传动机构设计

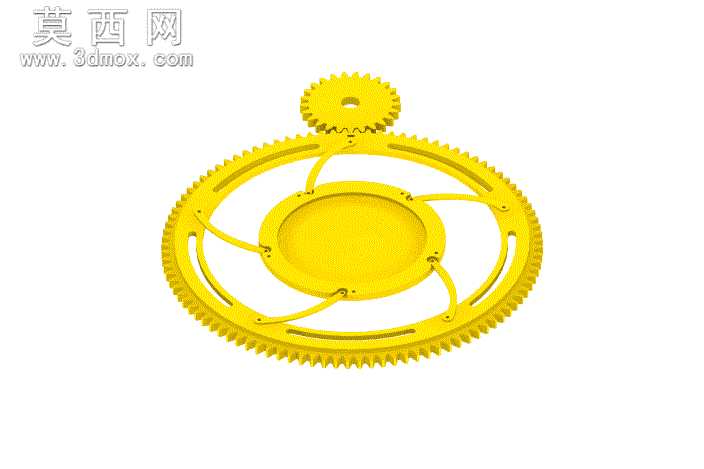

本作品为照相机快门的齿轮传动机构三维建模设计，整体采用齿轮啮合传动的核心结构形式，通过大小两个齿轮的配合实现快门启闭的动力传递。建模过程中首先完成核心传动齿轮的参数化绘制，大直径主齿轮采用镂空辐条式结构设计，在保证轮齿啮合强度的前提下大幅降低零件整体重量，轮齿部分严格按照标准渐开线齿形绘制，确保啮合传动过程平稳无卡滞，齿轮中心设置圆形安装基座，用于和快门叶片组件完成装配定位，辐条采用流线型弯曲结构均匀分布，既提升了结构的视觉美观度，也优化了零件受力分布，避免传动过程中出现应力集中导致的结构变形。上方配套的小直径传动齿轮与主齿轮精准啮合，齿距、模数参数完全匹配，可将输入的旋转动力平稳传递至主齿轮，带动快门组件完成预设的启闭动作。建模过程中对所有零件的装配公差进行了合理预留，确保各活动部件在装配后可顺畅运转无干涉，整体材质模拟工程塑料的哑光黄色质感，渲染效果清晰展现了零件的结构细节与装配关系。设计思路围绕照相机快门的快速启闭需求展开，通过齿轮传动的精准传动比控制，实现快门动作的稳定可控，镂空结构的应用也适配了相机内部紧凑的安装空间要求，整体结构简洁可靠，可直观展现传统机械快门的核心传动原理，适合用于机械结构教学演示、相机原理科普以及相关快门组件的设计参考，清晰还原了机械快门中齿轮传动部分的运作逻辑，将抽象的快门工作原理通过具象的三维结构进行呈现，便于理解机械快门的动力传递路径与动作实现方式。
