光滑曲面透明玻璃构件三维数模

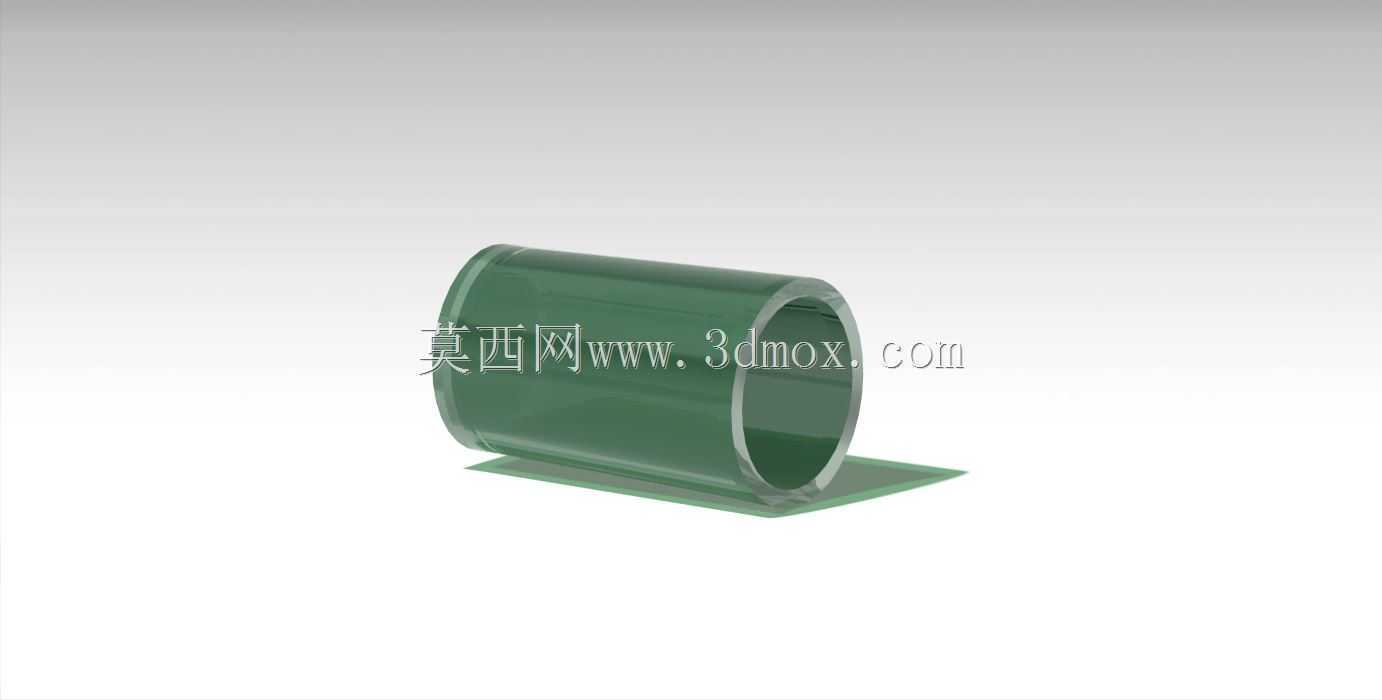

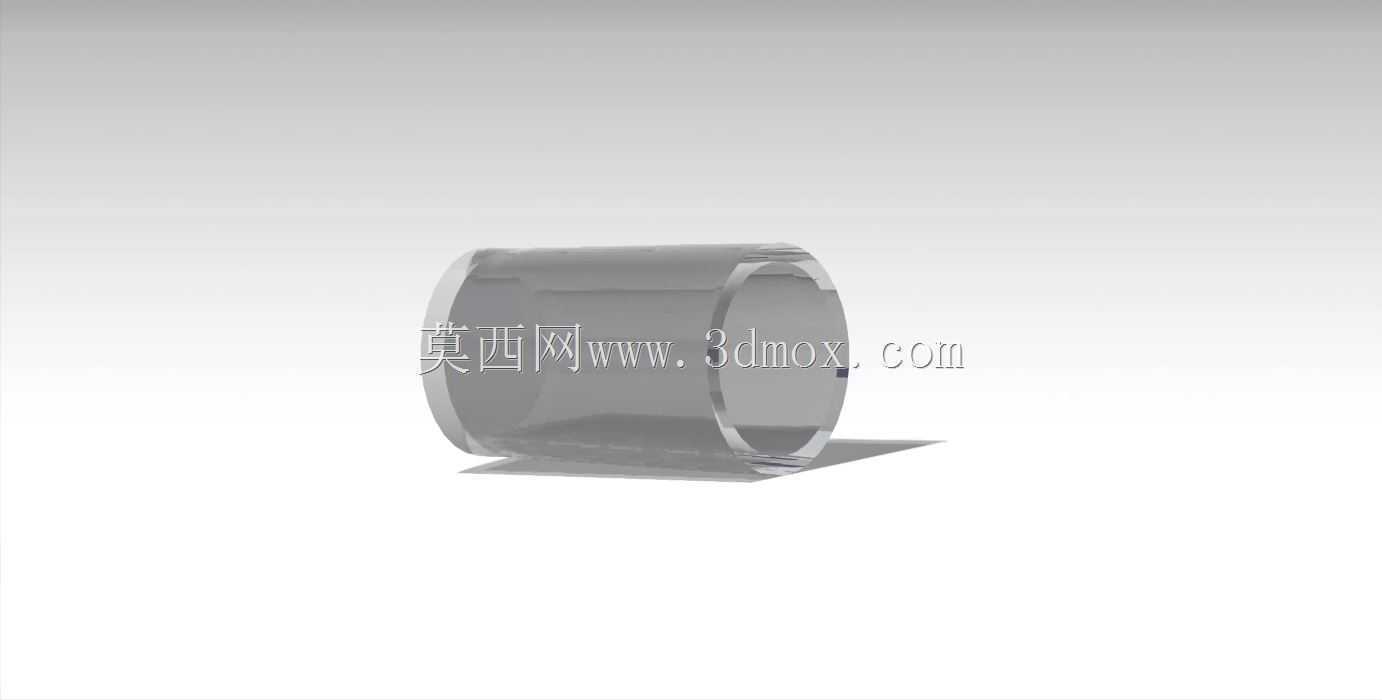

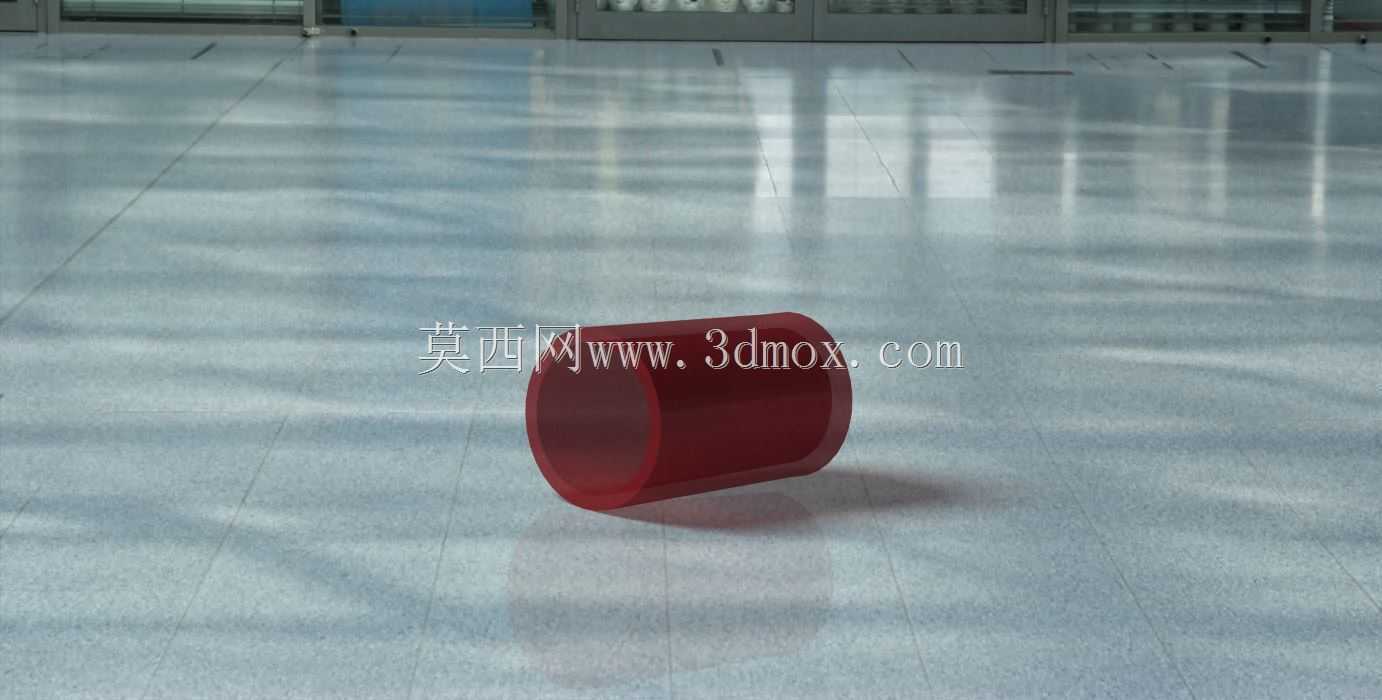

　　在做设备外观防护结构、光学观测视窗类设计时，这类带弧形过渡的光滑玻璃构件是很常用的结构件，很多新手建模时容易忽略玻璃安装的配合公差、曲面过渡的曲率连续性，做出来的数模要么装配时出现干涉，要么渲染时曲面出现明显折痕，没法体现玻璃的通透质感。这个模型的结构分为两部分，一段是半包围的弧形筒状玻璃段，底部衔接一块平直的玻璃平板，两段衔接处做了相切过渡处理，没有尖锐的拼接棱角，既避免了玻璃加工时的应力集中点，也能减少光线在衔接位置的漫反射，保证透光效果的一致性。从实际应用场景来看，这类结构常被用在小型实验设备的观测舱、工业照明的柔光罩、流体设备的可视观察窗位置，弧形段可以扩大观测视角，平板段则作为安装基准面，和设备的安装框架贴合，

　　不需要额外做复杂的安装支座就能完成固定。设计这类玻璃构件时，首先要确定安装边界的尺寸，平板段的长宽要和设备预留的安装槽完全匹配，厚度方向要预留密封胶条的安装间隙，一般单边预留0.5到1毫米的余量即可，间隙过大会导致密封失效，间隙过小则装配时容易挤压玻璃造成崩边。弧形段的曲率半径不能随意设定，要结合实际热弯玻璃的加工工艺限制，常规钠钙玻璃的热弯最小曲率半径不能小于玻璃厚度的150倍，不然加工时容易出现弧度不均甚至开裂的问题，这个模型的曲率设置就符合常规加工工艺要求，不需要特殊定制就能找常规玻璃加工厂生产。建模时要注意玻璃的壁厚保持均匀，整个构件的壁厚偏差不能超过0.2毫米，壁厚不均会导致光线折射紊乱，

　　同时也会让玻璃在受温度变化时出现应力不均，提升碎裂风险。模型的曲面做了G2连续处理，不管是用于结构装配校验，还是做渲染效果展示，都能还原真实光滑玻璃的质感，不会出现曲面棱线。另外在做装配设计时，弧形段的外沿要做0.2毫米的倒角处理，避免锋利的玻璃边缘划伤安装人员，也能减少玻璃边缘的应力集中，提升构件的抗冲击能力。很多设计人员在做这类玻璃件建模时，会直接用拉伸加倒圆角的方式做弧形过渡，这种方式做出来的衔接位置曲率不连续，导入加工设备编程时容易出现路径偏差，这个模型采用整体曲面扫掠的方式成型，整个曲面是连续的单一曲面，不管是导出加工图纸还是做有限元应力分析，都能直接使用，不需要额外修补破面。
