SolidWorks草图过定义问题修复实操指南

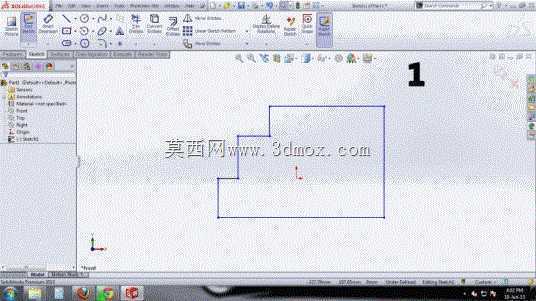

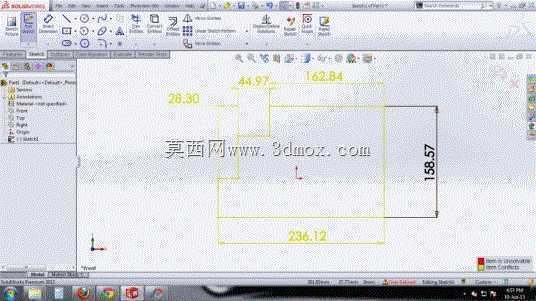

　　在机械结构三维建模的全流程中，草图作为特征生成的基础载体，其约束状态直接决定后续特征构建的稳定性与可编辑性，过定义问题是草图绘制阶段最常出现的约束冲突类问题，广泛出现在非标机架设计、传动零件轮廓绘制、工装夹具定位基准搭建等各类建模场景中。很多从业者在绘制阶梯轴截面、安装板开孔轮廓、钣金折弯展开草图时，习惯先随意绘制线条再逐一添加尺寸与几何约束，很容易出现重复约束、冲突约束的情况，比如既给两条相邻边线标注了垂直角度尺寸，又添加了垂直几何约束，或是给对称结构重复添加对称关系，这类问题会直接导致草图无法正常退出编辑状态，后续拉伸、旋转、切除等特征无法生成，甚至会造成已有特征参考丢失，引发整个零件的特征树报错。处理这类过定义问题时，

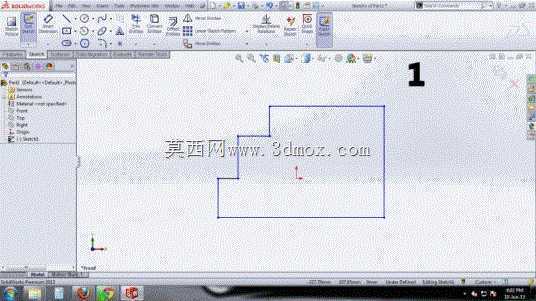

　　首先要梳理草图的设计基准，先确认草图原点与零件主基准面的定位关系，优先保留核心定位尺寸，比如安装孔的中心距、轮廓的整体长宽这类直接影响零件装配边界的尺寸，再逐一排查冗余的几何约束，很多时候过定义并非单一约束导致，而是多个约束组合后形成的逻辑冲突，比如给矩形轮廓的四条边都添加了相等约束，又标注了长和宽的不同尺寸，就会出现冲突，这时候需要结合零件的实际功能需求判断保留哪类约束：如果是方形法兰安装面，就保留四边相等的几何约束，删除长宽不一致的尺寸；如果是长方形的电机安装板，就删除多余的边相等约束，保留长宽尺寸。在绘制复杂装配体的关联草图时，过定义问题还会牵扯到外部参考的关联，比如在装配体环境下绘制零件草图时，参考了其他零件的边线做约束，

　　后续被参考零件修改后，很容易连带出现草图过定义，这时候需要先断开无效的外部参考，再重新梳理草图内部的约束逻辑，确保每个尺寸和约束都对应实际的设计需求，不存在重复限制自由度的情况。从建模规范角度来说，绘制草图时遵循先定基准、再绘轮廓、后加约束、最后标尺寸的流程，能大幅降低过定义问题的出现概率，绘制过程中随时留意草图的约束状态提示，出现过定义预警时及时排查刚添加的约束或尺寸，不要等整个草图绘制完成后再集中处理，否则约束关系交织后排查难度会大幅提升。对于带复杂型腔、不规则轮廓的零件草图，还可以通过分块绘制的方式，先绘制主体轮廓并完成完全定义，再逐步添加局部细节特征的约束，避免局部细节的约束和主体轮廓约束产生冲突，确保草图的每个自由度都被唯一且合理的约束限制，既不会欠定义导致后续特征位置偏移，也不会过定义引发建模报错，为后续的特征构建、工程图生成、装配配合打下稳定的基础。
