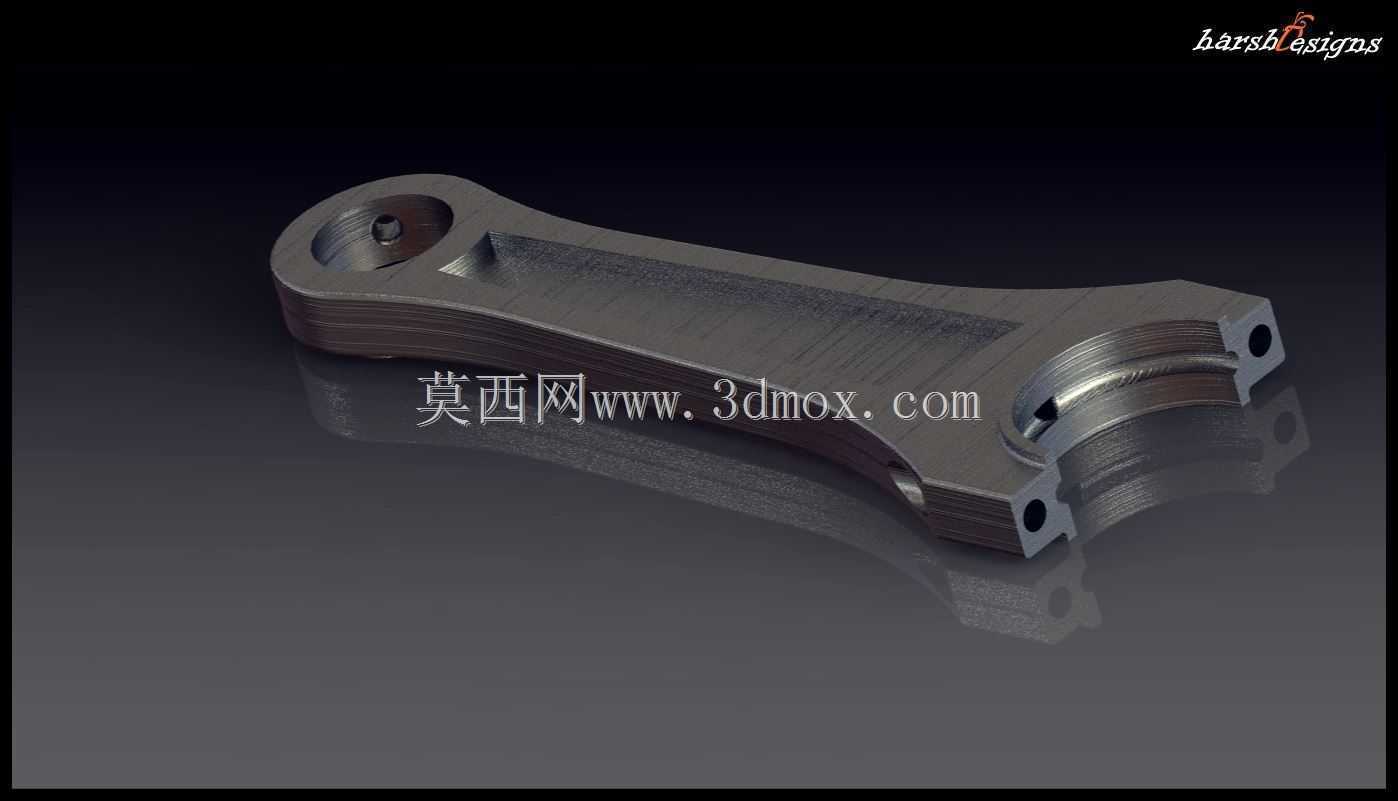

作为发动机曲柄连杆机构的核心传力构件,连杆的设计直接决定了动力输出的可靠性与整机运转平顺性,在乘用车、商用车乃至小型通用动力机械的内燃机组中,这一构件承担着将活塞往复直线运动转换为曲轴旋转运动的关键作用,工作过程中需要持续承受交变的气体爆发压力、往复惯性力与旋转惯性载荷,对结构强度、刚度与疲劳寿命都有极高要求。从结构设计逻辑来看,该连杆采用分体式大头设计,大头端配套轴瓦安装位,通过螺栓实现端盖与杆身的紧固,能够满足曲轴曲柄销的装配需求,小头端则通过活塞销与活塞直接连接,杆身采用工字形截面构型,在保证整体抗弯、抗扭刚度的前提下尽可能降低构件自身重量,减少往复运动过程中产生的惯性载荷,适配高转速工况下的动力传递需求。
在实际安装边界设计上,小头端的衬套过盈配合尺寸、大头端的轴瓦安装孔径、两端孔中心距都需要严格匹配对应机型的活塞行程、曲柄半径参数,同时杆身的外部轮廓需要避让缸体内壁、曲轴平衡块等周边构件,避免运转过程中出现运动干涉。设计过程中需要重点校核杆身过渡区域的应力集中情况,大小头与杆身的连接位置采用大圆弧过渡结构,分散交变载荷作用下的应力峰值,大头端的螺栓连接位需要精准控制拧紧力矩对应的预紧力,既要保证轴瓦与曲柄销的配合间隙处于合理范围,又要避免螺栓过载出现塑性变形。在实际应用场景中,这类连杆不仅适配传统燃油动力的内燃机组,经过材料与结构优化后也可用于混合动力系统的增程器单元,不同功率等级的机型会对应调整杆身截面尺寸、两端孔径参数,
匹配不同的爆发压力与转速区间。建模过程中需要严格还原各部位的形位公差要求,包括大小头孔的圆柱度、两孔轴线的平行度、端面的平面度等关键精度指标,这些参数直接影响后续装配后的运转间隙,一旦偏差超出允许范围,轻则出现异响、磨损加剧问题,重则可能引发连杆断裂、缸体击穿等严重故障。杆身表面的减重槽、定位凸台等细节结构也需要完整还原,这些结构不仅服务于轻量化目标,也为加工过程中的装夹定位、装配过程中的对位识别提供参考,部分强化机型的连杆还会在杆身设置喷油孔,用于对活塞销、缸壁位置进行压力润滑,这类油路结构的走向与孔径也需要在建模时精准呈现,保证润滑回路的通畅性。
