苏格兰轭式直线往复传动机构三维建模

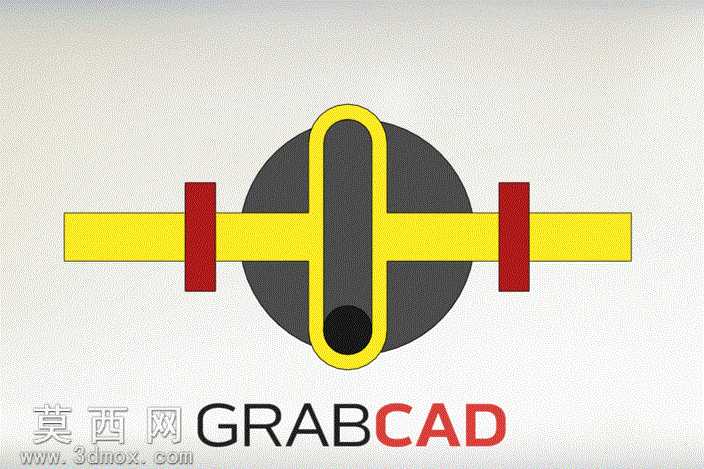

本作品为苏格兰轭（Scotch Yoke）传动机构的三维建模成果，建模过程围绕机构的运动原理展开，首先梳理核心运动逻辑：该机构可将曲柄的连续旋转运动直接转换为从动件的直线往复运动，相比传统曲柄滑块机构，其往复运动段可实现严格的等速直线运动特性，无侧向分力带来的额外磨损，结构紧凑传动效率高。建模阶段首先确定核心构件的尺寸匹配关系：首先构建圆形旋转曲柄基座，在基座偏心位置设置圆柱形驱动销，驱动销与轭架的长槽采用间隙配合设计，保证运动过程中销可在槽内顺畅滑动无卡滞；轭架部分采用对称式框型结构，长槽的长度根据曲柄偏心距确定，需覆盖曲柄旋转全行程的销位移动量，轭架两侧延伸出水平传动杆，作为直线运动的输出端，传动杆上设置的两个红色限位块用于限定往复行程的极限位置，避免机构超程运行出现结构干涉。材质与渲染阶段，针对不同构件的功能属性分配材质：旋转曲柄基座采用深灰色哑光金属材质，模拟铸铁基座的厚重质感，保证机构运行的稳定性；轭架与水平传动杆采用亮黄色工程塑料或喷涂金属材质，高对比度的配色可清晰展示运动构件的运动轨迹，便于观察运动转换过程；驱动销与限位块采用大红色硬质合金材质，突出核心驱动与限位部件的位置，提升模型的视觉辨识度；背景采用浅灰色磨砂质感基底，避免多余元素干扰机构结构的展示。结构设计上充分考虑机构的运动合理性：轭架长槽的两侧内壁做了微小的倒角处理，降低驱动销与槽壁的接触应力，减少长期运行的磨损；传动杆的截面采用矩形设计，相比圆形杆具备更好的抗扭性能，避免往复运动过程中出现杆体扭转偏移；曲柄基座的中心设置了安装定位孔，可直接对接驱动电机的输出轴，方便后续的机构装配与运动仿真。建模过程中对所有配合面做了公差校验，确保旋转副、滑动副的配合精度符合机械设计标准，既无过大间隙导致的运动窜动，也无过盈配合导致的运动卡滞，完整还原了苏格兰轭机构的运动特性，可用于机械原理教学演示、传动方案验证等场景。
