工业传动滚子链精密结构三维设计

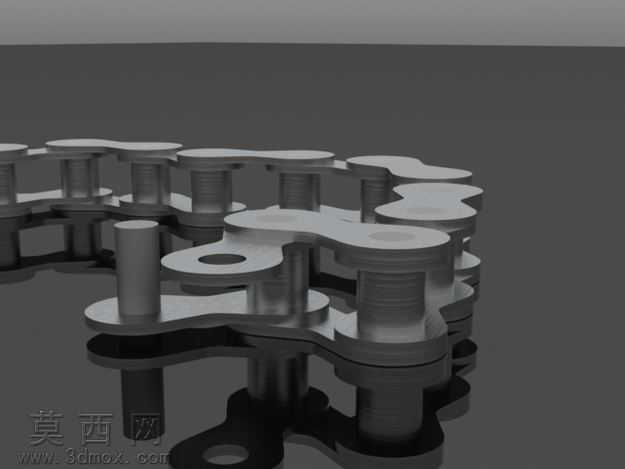

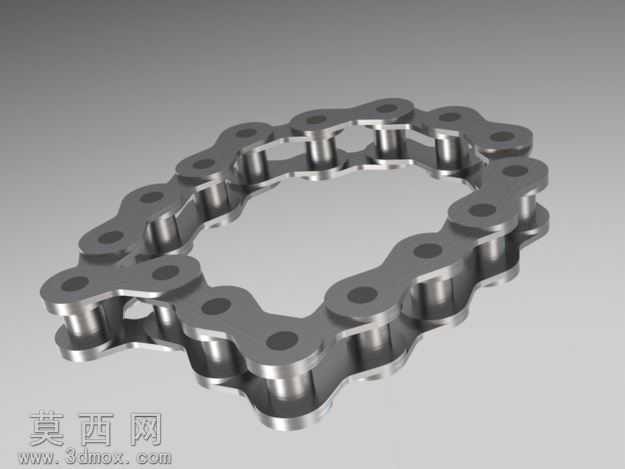

本作品为工业传动用滚子链的三维结构设计，建模过程中首先梳理链条的模块化装配逻辑，将单节链节拆解为外链板、内链板、销轴、套筒、滚子五个独立基础零件，先完成单个零件的参数化建模，再通过阵列、配合约束完成多节链节的连续装配，还原链条可弯折活动的真实运动特性。建模阶段严格遵循机械设计手册中滚子链的尺寸比例规范，对链板的腰形轮廓、销轴与链板的过盈配合面、套筒与滚子的间隙配合面都做了精准的尺寸约束，保证各零件装配后无干涉，能够模拟真实链条绕链轮转动的活动状态。材质与渲染环节，针对金属零件的不同表面特性做了区分处理：内外链板采用冷轧钢材质，添加细微的磨砂纹理与轻微的边缘倒角高光，模拟冲压成型后经表面处理的金属质感；销轴与套筒表面做了抛光金属材质设置，还原机加工后光滑的金属表面反光特性；滚子部分添加了轻微的使用质感，避免过于崭新的塑料感，整体场景采用深灰色哑光地面作为衬托，布置柔和的侧方主光源与顶部补光，弱化生硬阴影，突出链条零件的层叠结构与金属材质的层次表现。设计思路上，没有采用整根长链条的冗余建模，而是选取了连续多节链节的组合段进行呈现，既能够清晰展示链条的重复装配结构，也能直观体现链节之间铰接转动的连接关系，链板上的定位孔、销轴端部的铆接结构都做了细节还原，没有省略关键的结构特征，让整个模型既具备外观展示效果，也能用于传动结构的原理演示、装配教学等场景，各零件的建模历史保留完整，可直接用于后续的工程图导出、运动仿真添加等后续设计环节。
