三叶片水平轴风力涡轮机结构设计

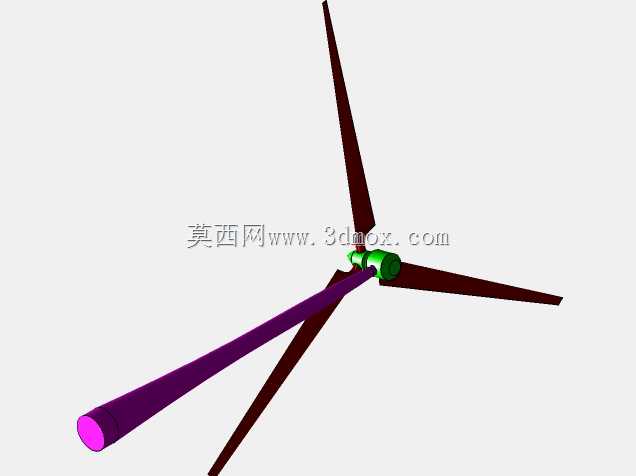

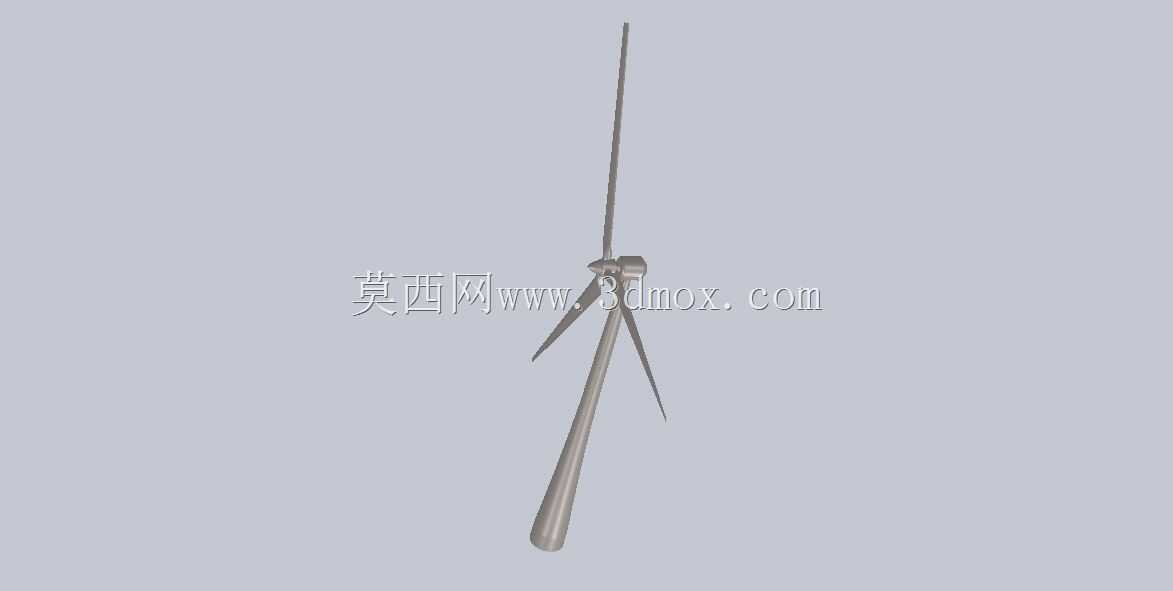

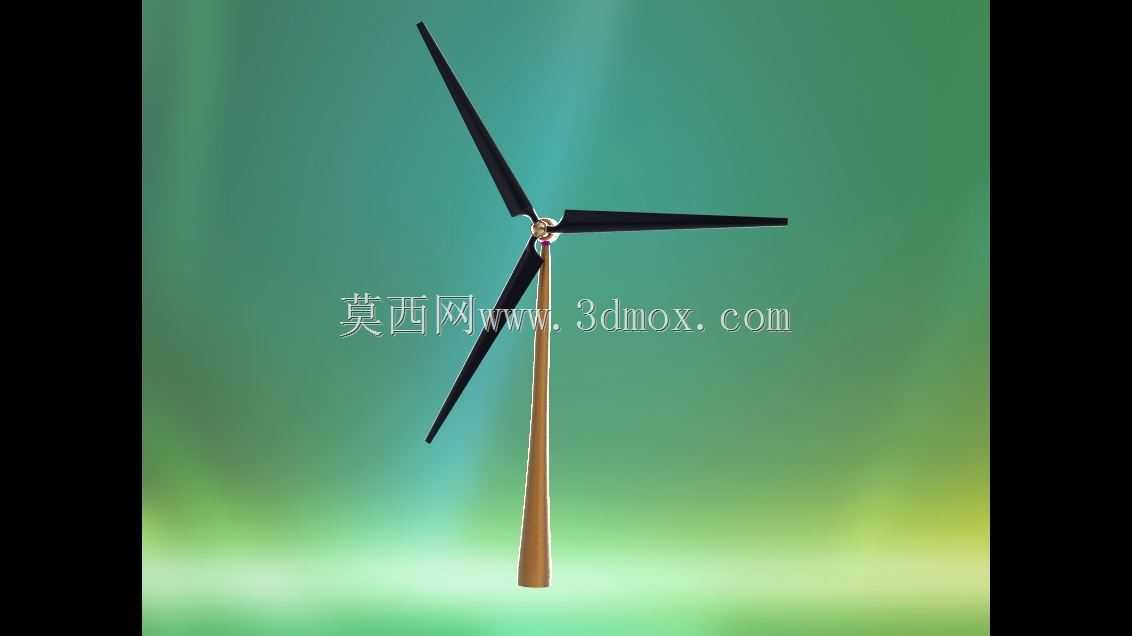

　　在分布式离网供电、偏远山区独立供电、海岛微电网搭建、风光互补路灯配套等场景中，水平轴三叶片风力涡轮机是目前风能捕获效率最高、应用覆盖最广的风能转换核心设备，这套三维结构完整还原了机组从风轮捕捉风能到动力输出端的全链路机械结构，可直接用于结构校核、教学演示、小型机组改型设计参考。

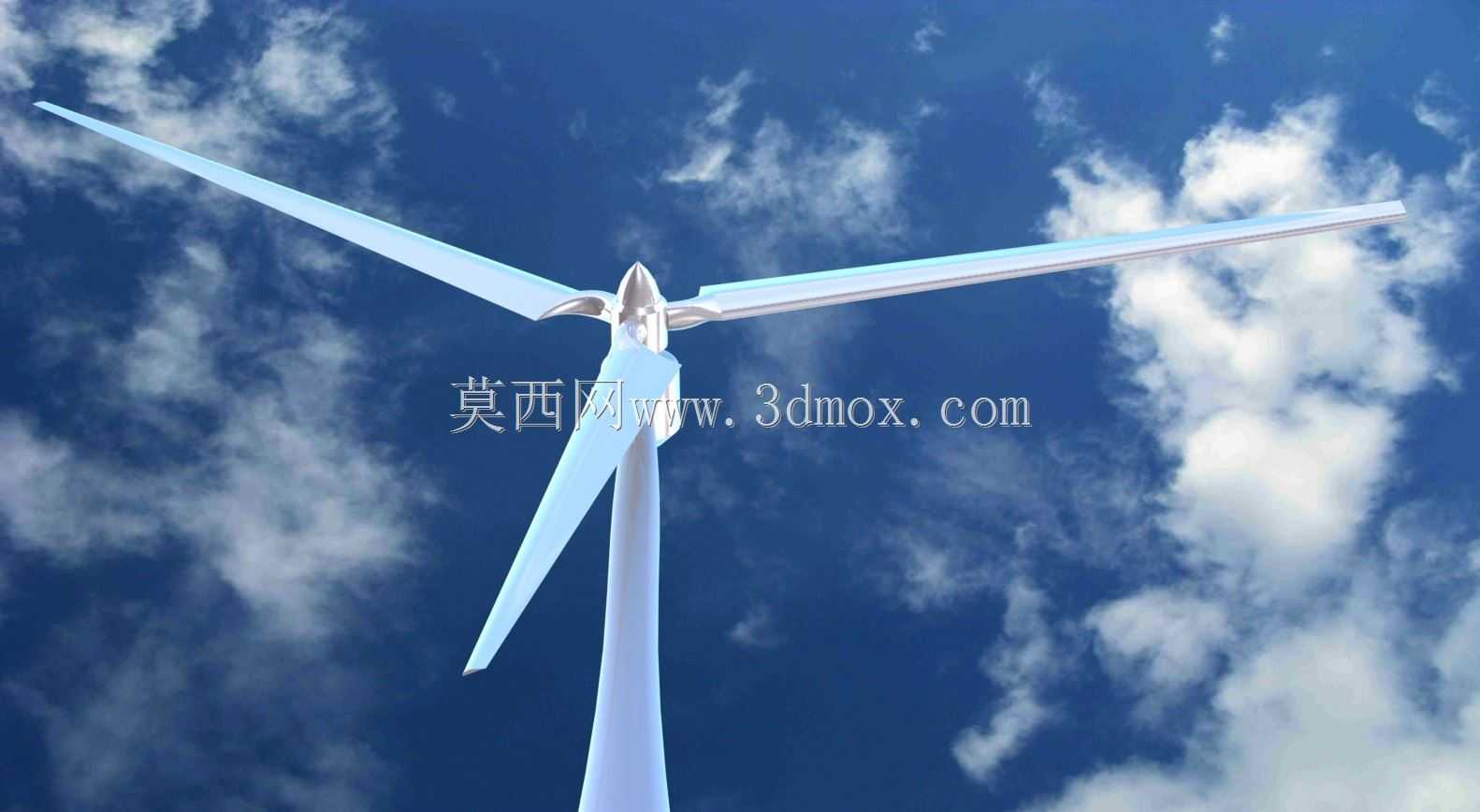

　　从实际运行逻辑来看，这套结构的风轮采用三叶片布局，是兼顾风能捕获效率、运行动平衡、启动风速阈值的最优选择——相比两叶片结构，三叶片在叶轮旋转一周的过程中受力波动更小，塔筒受到的交变冲击载荷更低，能有效延长支撑结构的疲劳寿命；相比四叶片及以上的多叶片结构，三叶片的整体转动惯量更合理，在额定风速区间内的叶尖速比匹配度更高，不会出现过多叶片间的气流干扰导致的效率损失。叶片采用翼型截面渐变设计，从叶根到叶尖的弦长逐步收窄，扭转角随半径增大逐步减小，完全符合贝茨极限下的风能捕获气动要求，叶根位置做了加厚过渡处理，通过法兰结构与轮毂刚性连接，能承受极端阵风下的弯曲载荷与长期运行的交变疲劳载荷，连接位置的螺栓孔位排布预留了足够的安装操作空间，现场装配时不需要特殊工装即可完成叶片与轮毂的对接。

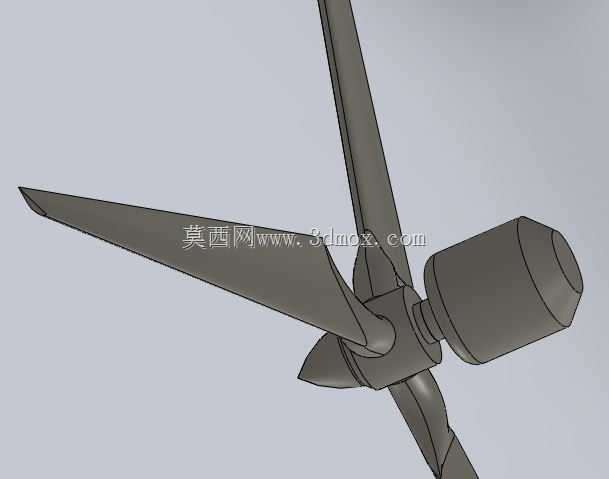

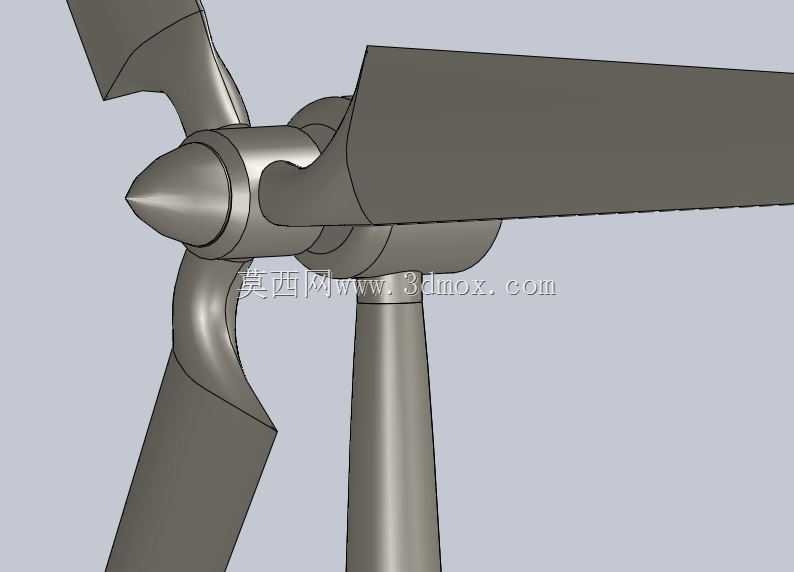

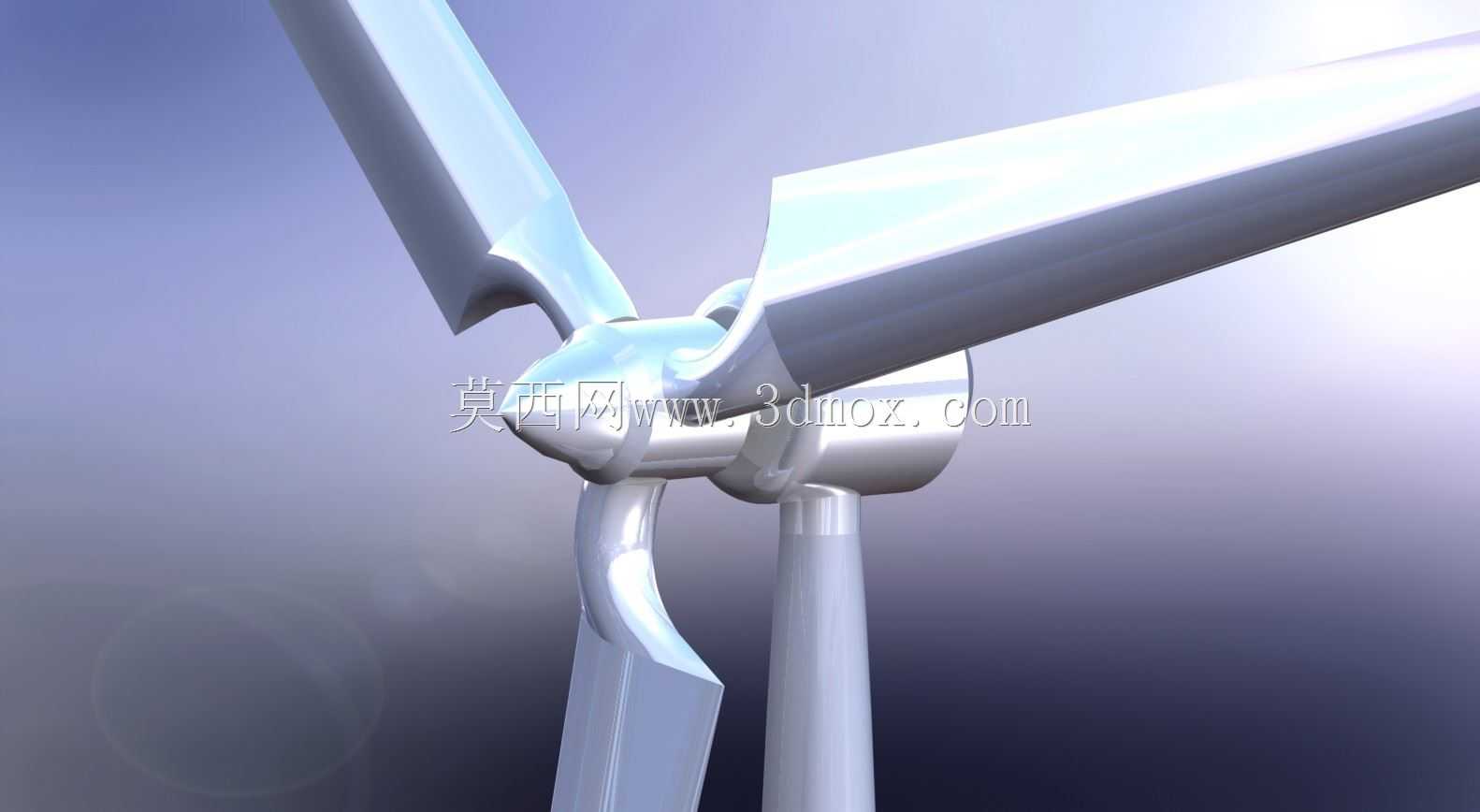

　　轮毂采用流线型椭球整流罩设计，前端的导流头为钝头椭球结构，能有效打散来流的湍流涡旋，避免气流在轮毂正面形成滞止区导致的能量损失，同时整流罩将轮毂内部的连接结构完全包覆，减少雨水、沙尘、盐雾对内部连接紧固件的侵蚀，适配沿海高盐雾、西北多沙尘的复杂户外运行环境。轮毂后侧与动力输入轴的连接采用胀套加平键的双重固定结构，既可以传递大扭矩下的旋转动力，又能在机组遭遇极端大风超速时，通过胀套的打滑阈值设定实现过载保护，避免冲击力直接传递到后端的发电单元造成结构损坏。

　　支撑结构采用等径直筒型塔筒设计，塔筒与轮毂机舱的连接位置采用回转支撑结构预留接口，可适配偏航系统的安装，实现风轮根据来流风向自动对风，保证叶轮始终处于迎风面最大化捕获风能。塔筒的底部法兰做了加厚处理，法兰盘上的地脚螺栓孔排布符合小型风力机组的基础安装规范，可直接适配混凝土浇筑基础的预埋螺栓定位，安装边界上，塔筒的高度设计可根据实际应用场景的风切变指数调整，这套基础结构的塔筒段采用标准化分段法兰连接，不需要重新设计连接接口即可完成高度拓展，适配不同遮挡环境下的安装需求——比如在林区周边安装时可加长塔筒段避开树冠层的气流扰动，在平原开阔区域可适当缩短塔筒段降低整体成本。

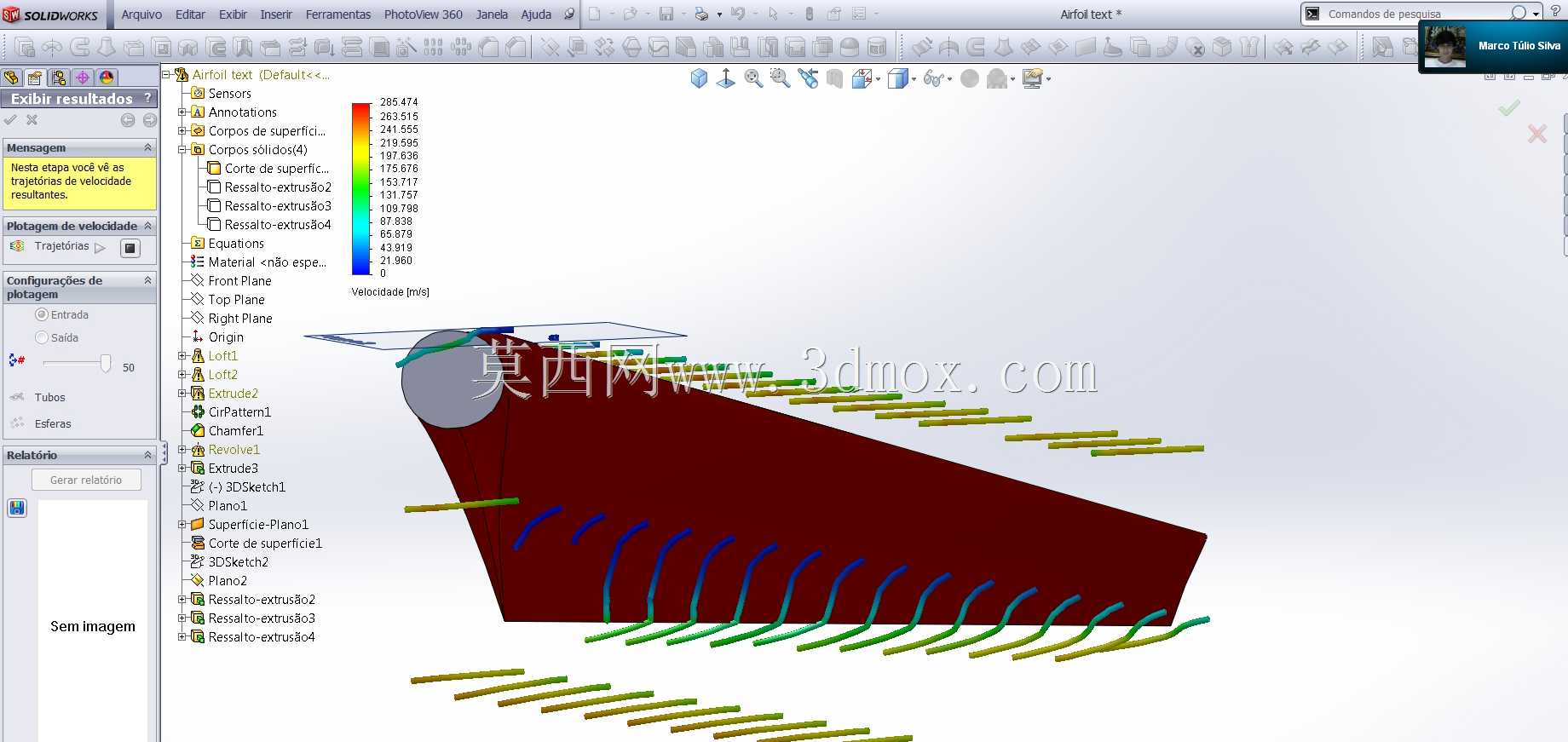

　　从设计思路上看，这套结构完全摒弃了冗余的装饰性设计，所有外形结构都服务于功能需求：叶片的翼型选型优先考虑低风速下的启动性能，在每秒2.5米的风速下即可启动旋转，适配国内大部分地区的年平均风速条件；轮毂与叶片的连接位置做了应力释放槽设计，避免应力集中导致的叶根断裂问题；塔筒的壁厚选择经过挠度校核，在额定风速下的顶端摆幅控制在允许范围内，不会因为摆幅过大导致叶轮旋转时出现叶片扫塔的风险。整套结构的装配逻辑完全按照实际生产装配流程设计，所有连接位置都预留了标准件的安装空间，没有出现干涉问题，可直接导出工程图用于零部件的加工生产，也可以导入仿真软件完成流场分析、结构强度校核、模态分析等后续设计工作，对于从事小型风力发电机组设计、分布式能源设备研发的结构工程师来说，这套结构可以作为基础模板，根据具体的功率需求调整叶片长度、塔筒高度、连接轴径等参数，大幅缩短前期设计的建模周期，避免从零开始建模出现的结构逻辑错误。
