带吊环式起重吊钩三维设计作品

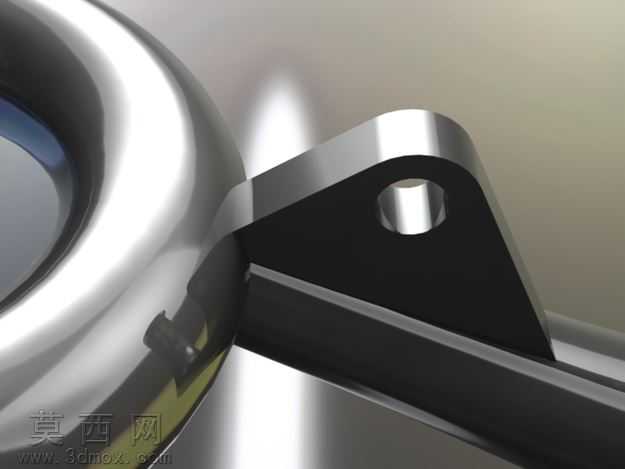

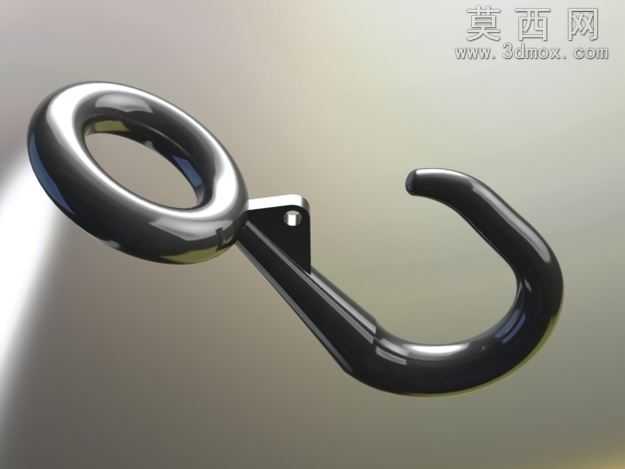

本作品为带吊环的起重吊钩三维建模设计，整体采用SolidWorks完成参数化建模，建模过程中先通过草图绘制吊环的环形截面轮廓，利用旋转凸台命令生成闭合吊环主体，保证吊环的环形曲面过渡顺滑，无尖锐棱角，避免吊装作业时应力集中的问题。吊钩部分采用扫描特征完成建模，先绘制吊钩的弯曲路径曲线，再匹配钩体的截面轮廓沿路径扫描生成实体，钩尖位置做了向内收的防脱弧度设计，钩身与吊环的连接部位设计了带安装孔的连接耳板，通过装配约束将吊环与钩身精准配合，连接耳板的孔位做了倒角处理，适配连接销轴的安装需求。材质设置上，整体模型赋予高强度合金钢材质，渲染阶段调整金属材质的粗糙度、反射率参数，模拟合金钢锻造后的金属光泽，表面添加细微的磨砂质感还原真实起重吊钩的表面处理效果，渲染时采用三点布光，主光源打在吊环与钩身的曲面转折处，突出金属曲面的光影过渡，辅助光源补亮钩体暗部，避免暗部细节丢失，背景采用渐变灰色调突出吊钩主体结构。设计过程中重点考量吊钩的受力结构，吊环的环形截面直径、钩身的截面厚度均按照常规轻型吊装承重需求做参数化设置，钩身的弯曲弧度经过曲率调整，保证承重时应力能够均匀分布在钩身整体，避免局部应力过大导致形变，连接耳板的厚度与吊环、钩身的衔接位置做了圆角过渡处理，消除结构应力集中点。模型完成后经过干涉检查，吊环与连接耳板之间预留了合理的转动间隙，保证实际使用时吊环可灵活转动适配不同的吊装角度，整体模型结构完整，曲面质量高，可用于吊装五金配件的结构展示、产品宣传渲染以及相关机械课程的教学演示使用。
