多组组合式风力涡轮机结构设计

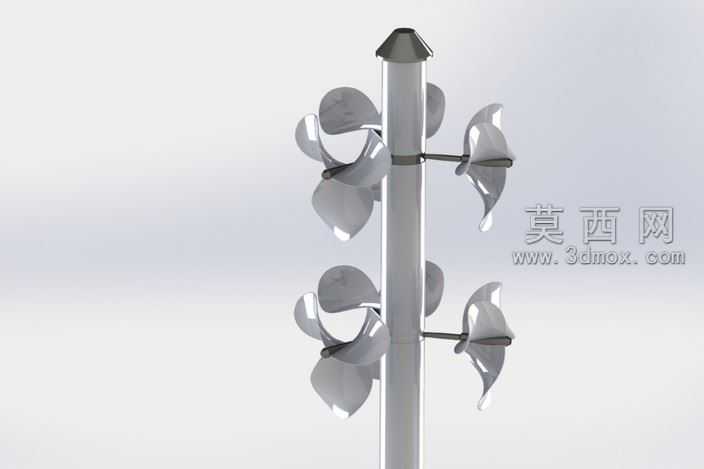

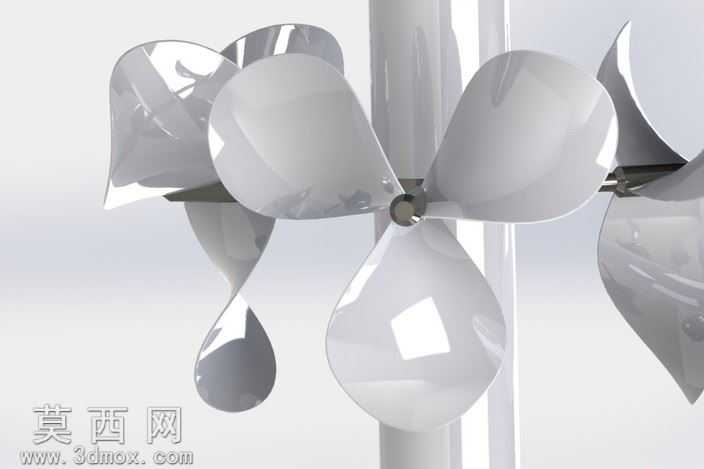

本作品为多组集成式风力涡轮机三维设计方案，采用三维建模软件完成全参数化结构搭建，整体围绕同根立柱排布多组独立涡轮单元，实现单安装点位的多机组协同布局。建模阶段首先完成中心支撑立柱的参数化绘制，确定立柱的直径、高度与各涡轮的安装定位基准，保证每一组涡轮的安装平面保持水平，相邻涡轮的叶片转动轨迹不存在干涉空间。叶片部分采用水滴形流线曲面造型，建模时通过曲面放样、曲率连续调整完成叶片轮廓构建，每片叶片从根部的圆柱衔接端到末端的圆润弧面，全程保持曲面G2连续，避免气流流经叶片表面时产生紊流损耗。每一组涡轮配置四片对称分布的叶片，叶片与中心轮毂采用一体化衔接结构，轮毂中心预留转动轴安装孔位，可匹配标准规格的转动轴承与发电模组。渲染阶段采用高反光亮面塑料材质模拟叶片的光滑表面，通过环境HDR贴图映射呈现叶片表面的通透反光质感，立柱部分采用哑光浅灰色硬质金属材质，与亮面叶片形成明确的材质层次区分，场景布光采用三点布光方案，主光源从侧上方投射，突出叶片曲面的弧度转折与反光效果，辅助光源补全暗部细节，避免叶片背光面出现死黑区域，顶光强化整体结构的立体轮廓。设计思路上，打破传统单涡轮独立安装的布局逻辑，将多组涡轮集成在同一支撑立柱上，可在有限的安装空间内提升风能捕获效率，不同朝向的涡轮单元可适配多方向来风，减少风向变化带来的动力输出波动。结构设计阶段反复校核相邻涡轮的叶片间距，调整每一组涡轮的安装高度与偏转角度，确保任意方向来风时，前排涡轮的尾流不会对后排涡轮的进风效率产生过度干扰，同时优化叶片的曲面弧度，降低叶片转动时的风阻系数，提升低风速环境下的启动性能。整体模型所有装配关系均按照实际生产装配逻辑搭建，各零部件可单独导出用于工程图绘制与后续的结构仿真验证。
