平底锅头三叶盘头螺钉三维建模作品

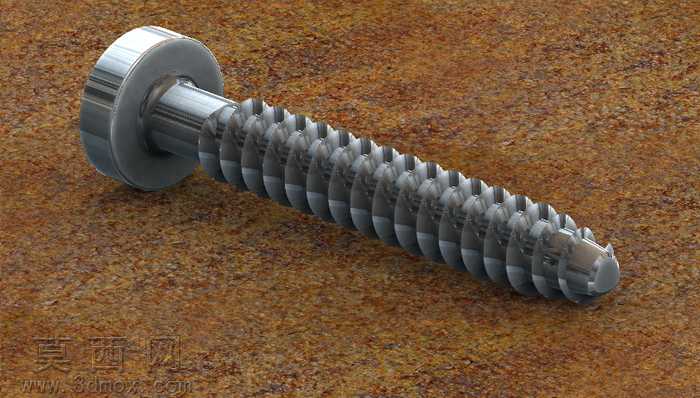

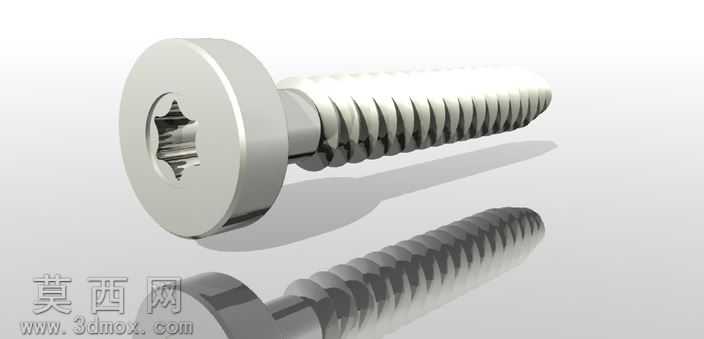

本作品为平底锅头三叶盘头螺钉的三维参数化建模成果，建模过程严格遵循紧固件实际生产的尺寸规范，以SolidWorks为核心建模工具，采用自底向上的特征构建逻辑完成全结构还原。首先通过旋转凸台特征生成盘头与螺杆的基础基体，精准控制盘头的外径、厚度以及螺杆的公称直径、有效牙长等核心尺寸，其中螺杆规格对应10-14规格，适配6叶T-20槽型的装配需求。针对三叶螺纹结构，建模时先绘制单条螺纹的牙型截面轮廓，通过螺旋线扫描生成单条螺纹特征，再以螺杆中心轴为阵列基准，完成120度等距的圆周阵列，精准还原三叶螺纹的等距分布结构，螺纹牙型的牙距、牙高、牙侧角均参照自攻螺钉的通用标准设定，保证螺纹啮合结构的合理性。盘头部分的建模重点还原了平底贴合面的平面度特征，盘头与螺杆衔接处做了符合工艺要求的过渡圆角处理，避免应力集中的结构缺陷，同时还原了盘头端面的驱动槽结构，保证槽型与对应装配工具的匹配度。材质与渲染环节，为螺钉主体赋予了抛光不锈钢材质，调整金属材质的反射率、粗糙度参数，模拟镀锌紧固件的哑光金属质感，同时为展示场景搭配了锈蚀纹理的金属承载平面，通过环境光遮蔽、全局光照的渲染参数调整，突出螺钉的金属光泽与结构轮廓，清晰展现盘头、螺杆、三叶螺纹各部分的结构衔接关系。建模过程中对所有特征做了参数化关联，可通过修改核心尺寸参数快速生成不同规格的同类型螺钉模型，模型的结构细节完全符合实际紧固件的生产工艺要求，可用于装配模拟、产品展示、紧固件选型参考等场景，各部分结构无几何错误，曲面过渡顺滑，螺纹特征无破面、变形等建模缺陷，完整还原了该款三叶盘头螺钉的全部结构特征。
