卡车欠载防护承载结构仿真设计

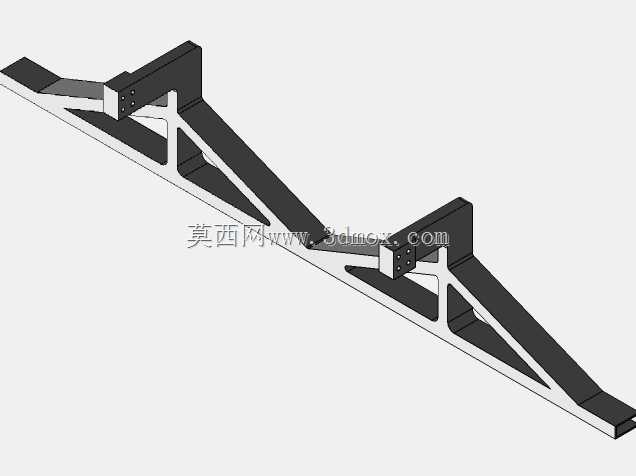

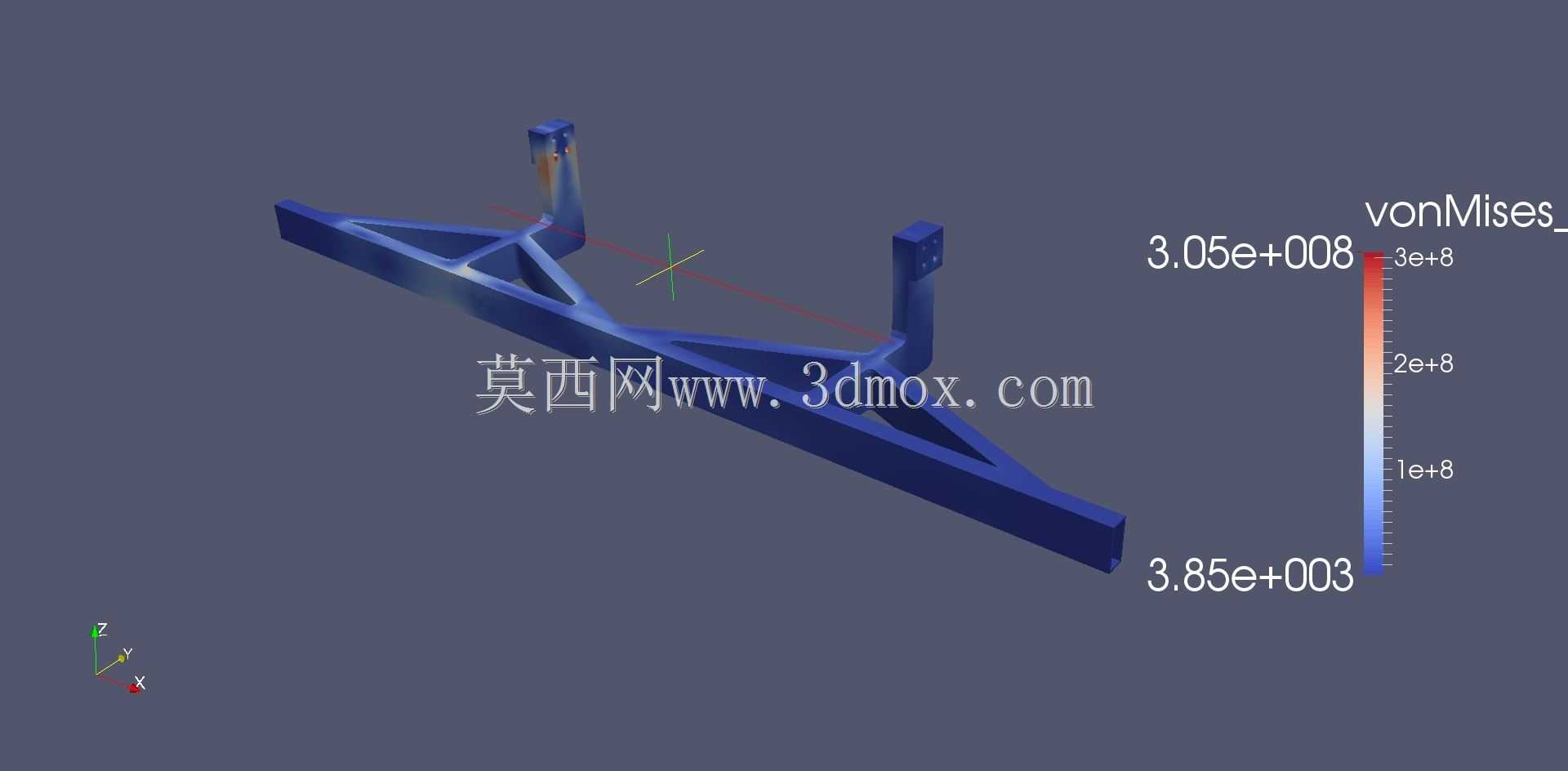

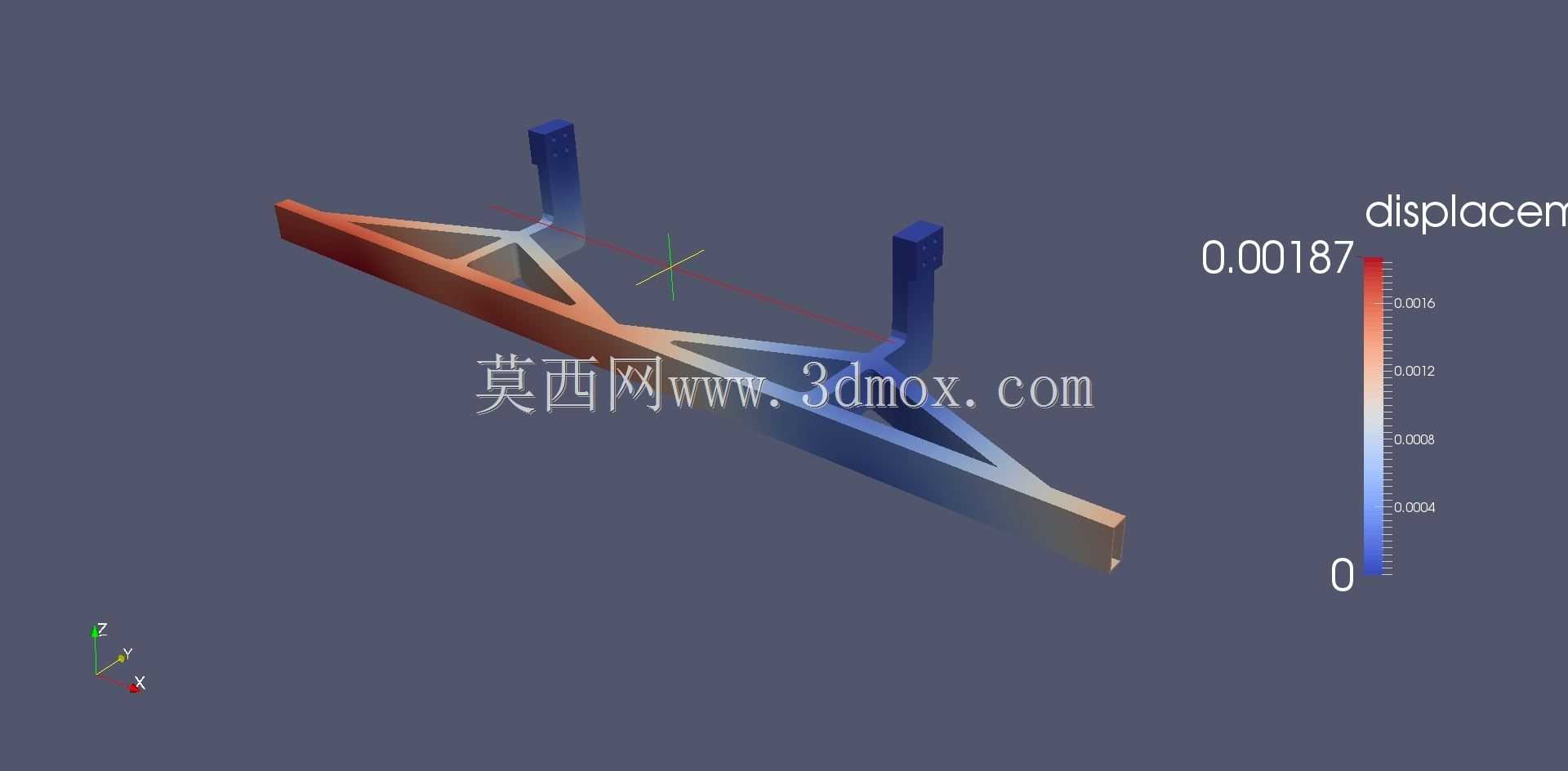

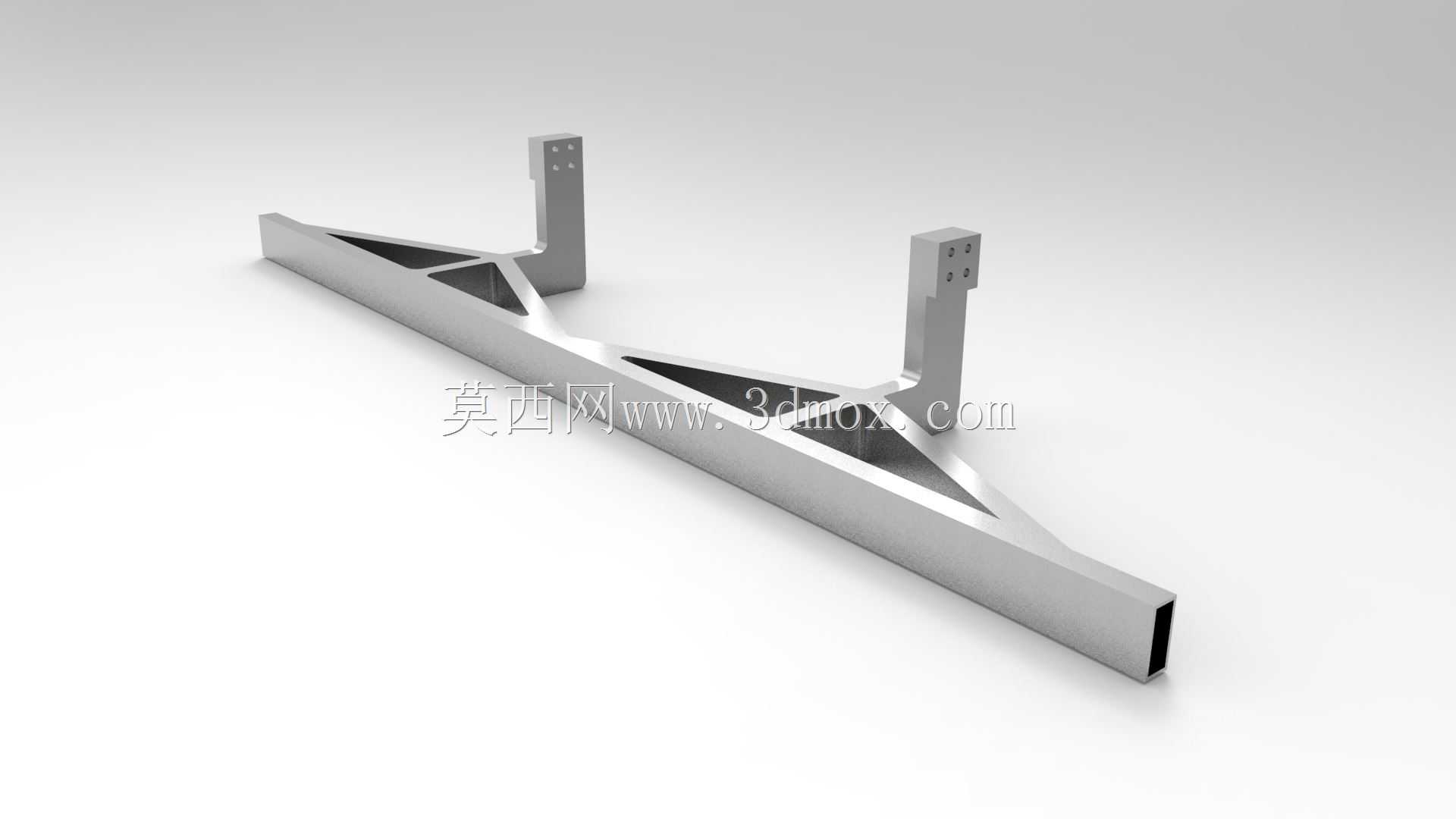

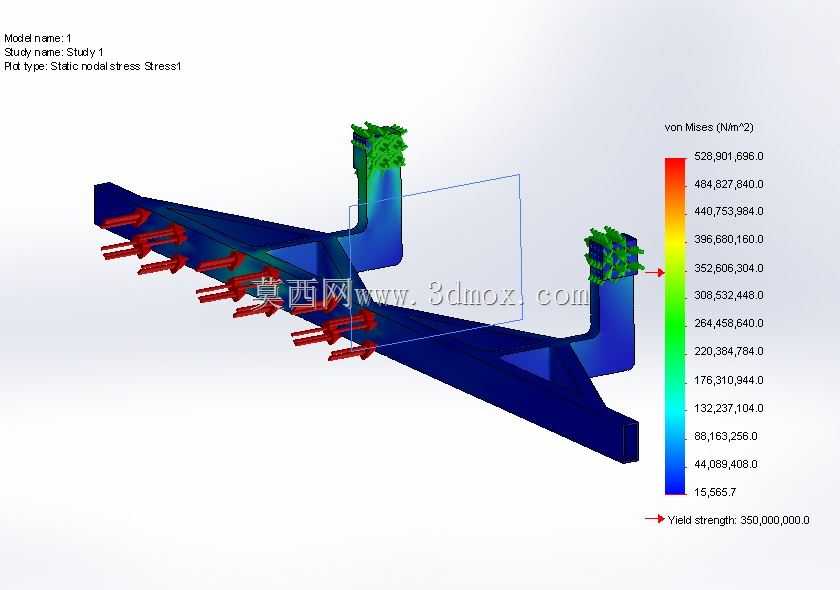

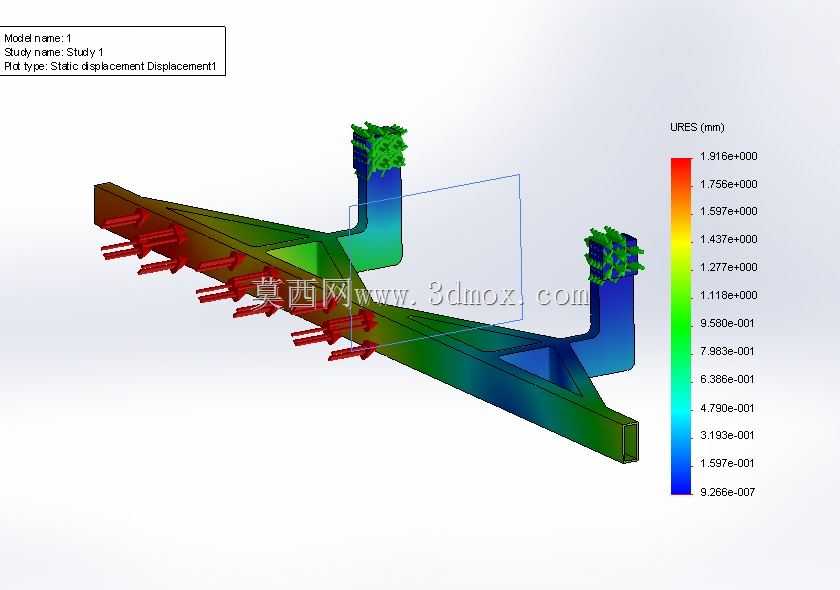

该结构面向货运卡车行驶过程中的欠载防护场景，主要用于规避车辆在载荷分布不均、偏载或载荷未达额定值时，车架附属连接构件出现异常形变、应力集中导致的结构失效问题，是卡车底盘承载系统中衔接主车架与货箱支撑位的关键受力部件。从实际装车边界来看，构件两端的立式支脚为安装定位端，需匹配卡车底盘纵梁上的预留安装孔位，安装时需保证支脚端面与纵梁贴合面的平面度公差控制在合理范围，避免装配后产生附加内应力；中部的桁架式承载段为核心受力区，直接承接货箱传递的垂向、纵向及侧向复合载荷，在车辆起步、制动、过弯时需同步承受交变载荷的冲击。设计过程中优先采用桁架式镂空构型，在保证结构强度的前提下尽可能降低构件自重，减少不必要的簧下质量累加，避免对车辆燃油经济性与行驶平顺性造成负面影响。结构受力校核阶段，针对多工况载荷组合下的应力分布做了多轮迭代，重点关注构件转角处、支脚与承载段衔接位置的应力集中系数，通过局部圆弧过渡、壁厚梯度调整的方式分散应力路径，确保最大应力值处于所选金属材料的许用应力区间内，同时将极端工况下的最大形变量控制在装配允许的公差范围内，避免形变过大导致货箱连接位错位、紧固件剪切断裂等故障。从实际使用维度考量，该结构的外形轮廓需避让底盘上的管线布置、制动系统组件与燃油箱安装位，所有棱边做倒钝处理，避免装配及后期维护过程中割伤管线或维修人员；构件的壁厚设计兼顾了冲压成型工艺性与焊接装配要求，支脚位置预留的安装孔位做了沉头处理，保证紧固件安装后端面不突出，避免与周边部件产生运动干涉。针对货运车辆长期在颠簸路面行驶的工况，结构的疲劳强度也做了对应考量，通过优化应力传递路径减少交变载荷下的疲劳累积，延长构件的实际使用寿命，降低车辆运营过程中的维护更换频率。
