伽马型Jonkman斯特林发动机结构模型

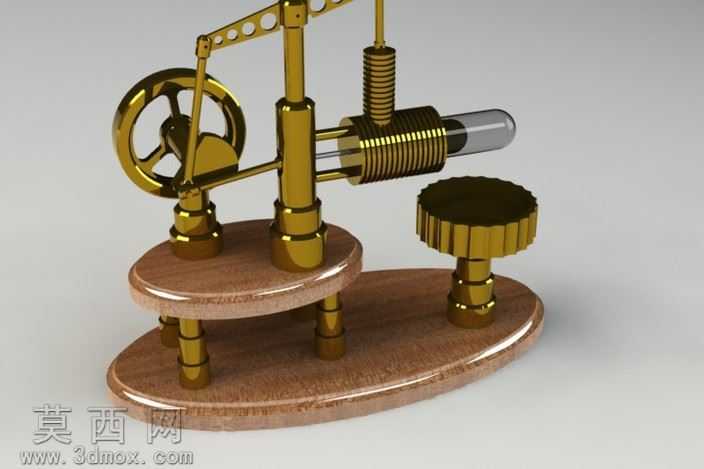

本模型为伽马构型的斯特林发动机三维设计作品，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的尺寸公差逻辑，对每个零件的配合间隙、运动行程都做了精准的参数约束，确保后续导入运动仿真模块时可直接实现无干涉的连续运转模拟。模型的材质渲染经过多轮调试，金属结构件采用抛光黄铜材质，调整了金属粗糙度参数至0.08，反射强度设置为0.7，还原出亮面金属温润的金色光泽，同时在金属边缘添加了细微的倒角磨损效果，避免纯镜面材质带来的塑料感；底座部分采用红棕木材质，添加了自然的木纹纹理贴图与轻微的凹凸质感，还原实木底座的温润触感，金属与木质材质的搭配形成了强烈的质感对比，提升了整体模型的精致度。结构设计上完整还原了伽马型斯特林发动机的核心组成：包含带镂空减重设计的摇臂支架、带辐条结构的惯性飞轮、带散热鳍片的动力气缸、透明玻璃材质的置换缸腔体、螺旋回热器结构、加热工位支撑台，以及连接活塞与飞轮的曲柄连杆机构，每个零件的装配关系都按照真实机械结构设置了同轴、重合、距离等配合约束，可清晰展示外燃机通过外部热源加热工质，利用工质热胀冷缩推动活塞往复运动，再通过曲柄连杆将直线运动转化为飞轮旋转运动的完整工作逻辑。设计思路上兼顾了结构合理性与展示美观性，对支撑柱、连接臂等结构件做了圆弧过渡处理，避免尖锐棱角带来的生硬感，加热工位的支撑台设计了齿状边缘，既还原了真实作品的细节特征，也让整体造型更具复古机械的精致感，模型同时导出了STEP等通用格式，可兼容多数三维软件打开查看，适合用于机械原理教学、斯特林发动机结构研究以及爱好者DIY制作参考。
