双缸联动齿轮传动斯特林发动机结构

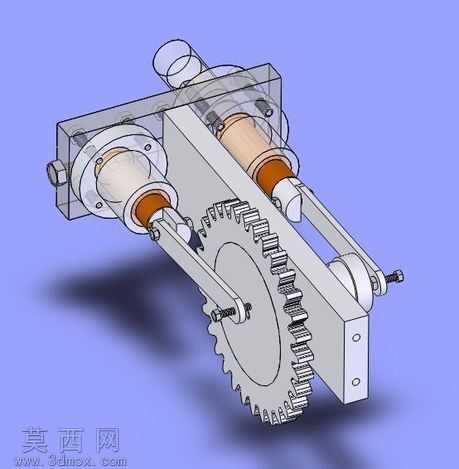

本作品为双缸布局的斯特林发动机三维建模成果，建模过程严格遵循外燃式热机的工作原理进行结构还原，首先完成核心动力输出齿轮的参数化建模，依据齿轮啮合标准设定齿形模数、压力角与齿距参数，保证齿轮与两侧动力连杆的传动配合精度，避免运动过程中出现卡滞或传动间隙过大的问题。建模阶段依次完成两个对称布置的气缸组件构建，包含气缸套筒、换热活塞、密封端盖、连杆铰接结构，对气缸与安装基座的定位孔、紧固螺栓孔进行精准定位，还原双缸对称排布的布局特征，保证两侧气缸的动力输出相位差符合斯特林循环的配气要求。模型构建过程中对各运动副的铰接结构进行了装配校验，明确活塞与气缸的滑动配合间隙、连杆与齿轮偏心轴的转动配合关系，完整还原动力传递路径：气缸内活塞受冷热温差驱动做往复直线运动，通过连杆带动从动齿轮做旋转运动，最终由齿轮轴输出旋转动力。渲染阶段采用半透明材质处理上部气缸防护壳体，可直观展示内部气缸与活塞的装配位置，金属气缸采用哑光金属材质搭配橙色密封环材质区分功能部件，齿轮与连杆采用统一的金属银灰材质，基座采用浅灰色硬质金属材质，背景选用淡蓝色纯色背景突出主体结构，通过光影调整清晰展现各部件的轮廓与装配层次。设计过程中重点考量了双缸结构的动力平衡性，相比单缸斯特林发动机，双缸对称布局可抵消单侧活塞往复运动的惯性力，搭配大直径传动齿轮可提升动力输出的平顺性，各部件的连接结构均采用标准化机械连接方式，包含螺栓紧固、铰接销轴连接、端面密封等常见机械结构，完整还原了可实现实际运动功能的斯特林发动机整体构造，清晰展示了这类外燃发动机将热能转化为旋转机械能的核心结构逻辑。
