SpaceX猎鹰9火箭整流罩结构设计

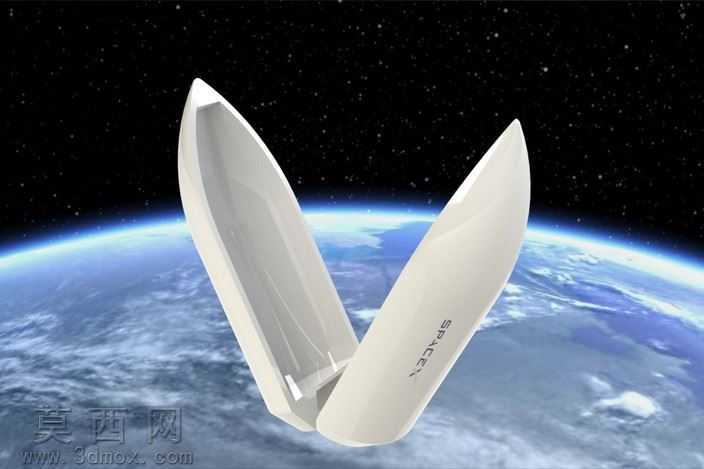

本模型为SpaceX猎鹰9运载火箭配套整流罩的三维结构设计，整体按照真实5.2米直径整流罩的比例进行等比例建模还原，完整复现了整流罩的分体式瓣状结构特征。建模过程中首先以真实运载火箭整流罩的气动外形为基准绘制轮廓草图，通过曲面放样、曲面剪裁、曲面缝合等命令构建出整流罩的外部流线型曲面，确保整体外形符合超音速飞行阶段的减阻气动要求，曲面过渡顺滑无突兀折角，还原真实整流罩的卵状端头与柱段衔接的流畅轮廓。结构设计上完整还原了整流罩的两瓣对开式结构，两瓣罩体通过端头位置的连接结构实现铰接配合，可模拟整流罩在火箭飞出大气层后的分离动作，每瓣罩体的内部设置了对应加强筋结构的简化建模，还原真实整流罩内部承力结构的布局特征，同时在罩体外表面预留了标识印刷的对应区域，还原实箭表面的标识位置特征。材质渲染阶段，外部罩体采用航天级轻质铝合金对应的哑光白色材质，调整材质的粗糙度与反射参数模拟航天复合材料外表面的低反光质感，内部结构采用浅灰色金属材质区分内外结构，渲染场景搭配地球与太空背景，通过环境光与定向光搭配模拟太空光照环境，突出整流罩的曲面轮廓与分体结构特征。设计思路围绕真实航天运载器整流罩的功能展开，既保证外部气动外形的还原度，也兼顾内部连接、分离结构的可展示性，模型可拆分可装配，能够直观展示整流罩包裹有效载荷、飞行段承力、入轨后分离的全流程结构逻辑，整体建模过程严格遵循曲面建模规范，所有曲面均经过曲率检查，无破面、重叠面等建模问题，结构比例严格匹配公开的猎鹰9整流罩尺寸参数，确保模型的结构准确性与展示效果。
