ANSYS曲面体接触分析实操案例

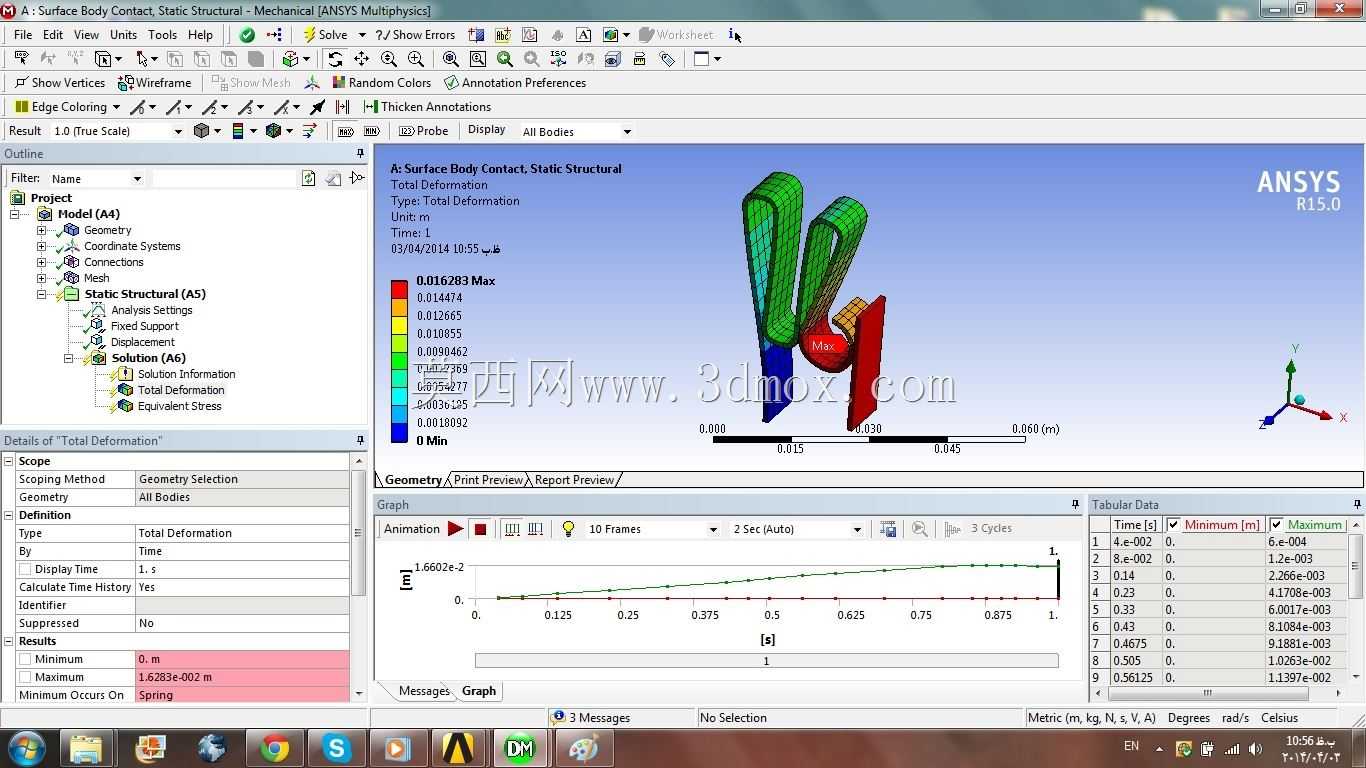

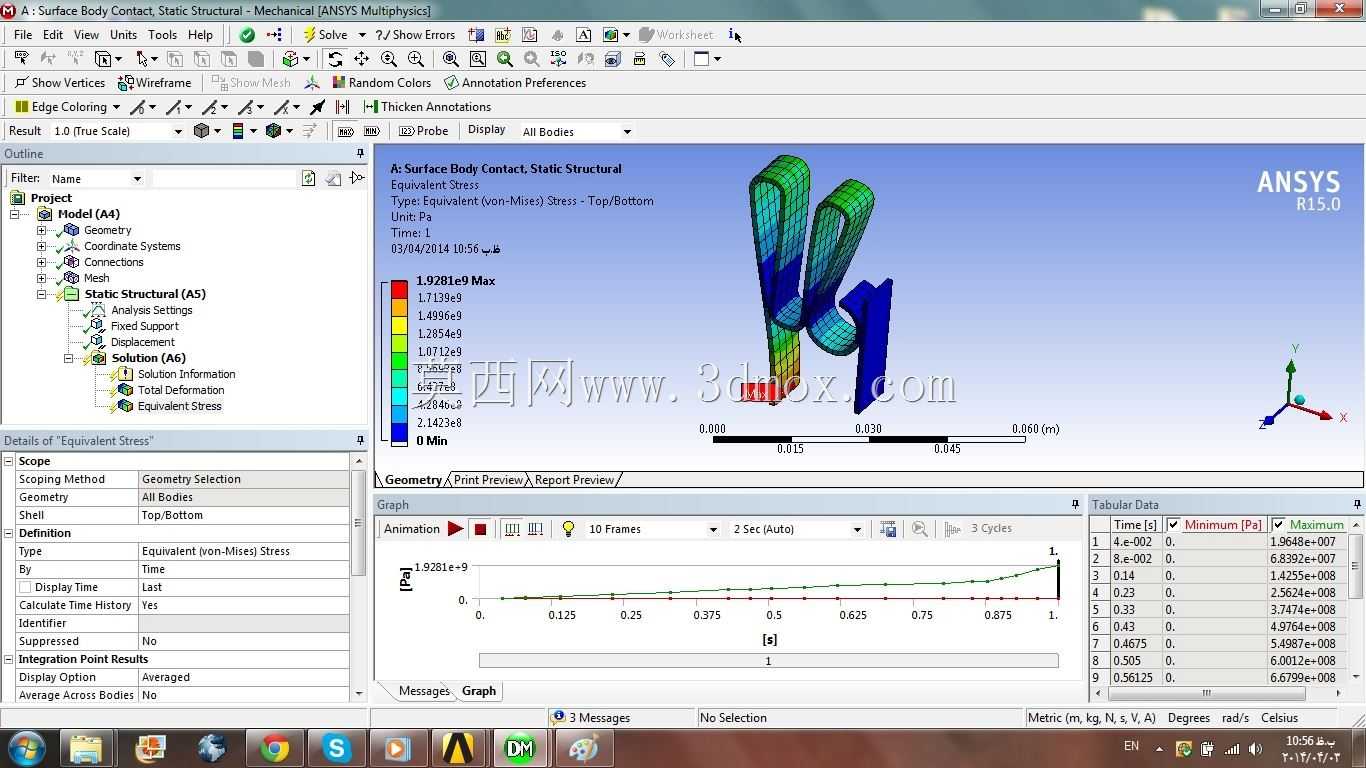

在机械结构的仿真分析场景中，曲面体之间的接触问题是工程应用里十分常见的分析类型，这类接触广泛存在于轴承配合面、曲面传动副、密封接触面、曲面支撑结构等实际工况中，接触设置的合理性直接决定了仿真结果与实际工况的匹配度，是结构静力学、动力学分析中必须精准把控的核心环节。本次分析案例围绕两个曲面体的接触工况搭建仿真流程，在建模阶段就需要提前考虑曲面的曲率匹配关系，两个曲面体的接触区域网格需要做局部加密处理，避免因网格尺寸过大导致接触穿透、接触应力计算失真的问题，网格划分时接触对的主从面选择需要遵循刚度大、网格粗的面作为主面的原则，保证接触算法的计算收敛性。从实际工程用途来看，这类曲面接触分析可直接应用于凸轮机构接触应力校核、曲面密封件接触压力分布计算、曲面支撑结构的载荷传递路径分析等场景，能够帮助设计人员在产品开模、试制前就预判接触区域的应力集中位置，提前优化曲面的曲率参数、表面处理工艺，避免实际运行中出现接触疲劳磨损、密封失效、局部压溃等失效问题。在设计思路上，本次分析简化了非核心的结构特征，剔除了对接触结果影响极小的倒角、小孔等细节，在保证计算精度的前提下大幅压缩求解时长，接触算法选择增广拉格朗日法，兼顾计算精度与收敛效率，接触刚度的设置根据曲面材料的弹性模量做匹配调整，避免刚度过大导致计算不收敛、刚度过小导致接触穿透量超差的问题。从安装边界与载荷设置来看，分析过程中对其中一个曲面体施加全固定约束，限制其所有平动与转动自由度，另一个曲面体施加对应工况下的法向载荷与切向摩擦力载荷，完全复现实际装配后的受力状态，后处理阶段可提取接触区域的应力分布云图、接触压力变化曲线、滑移量分布数据，直观呈现两个曲面体在载荷作用下的接触状态变化，为结构优化提供量化的数据支撑。这类曲面接触分析的建模逻辑与参数设置方法，可直接复用到各类曲面配合结构的仿真工作中，帮助结构设计人员快速掌握曲面接触问题的分析要点，减少仿真试错成本，提升结构设计的可靠性。
