带锯床配套行程限位调节装置结构

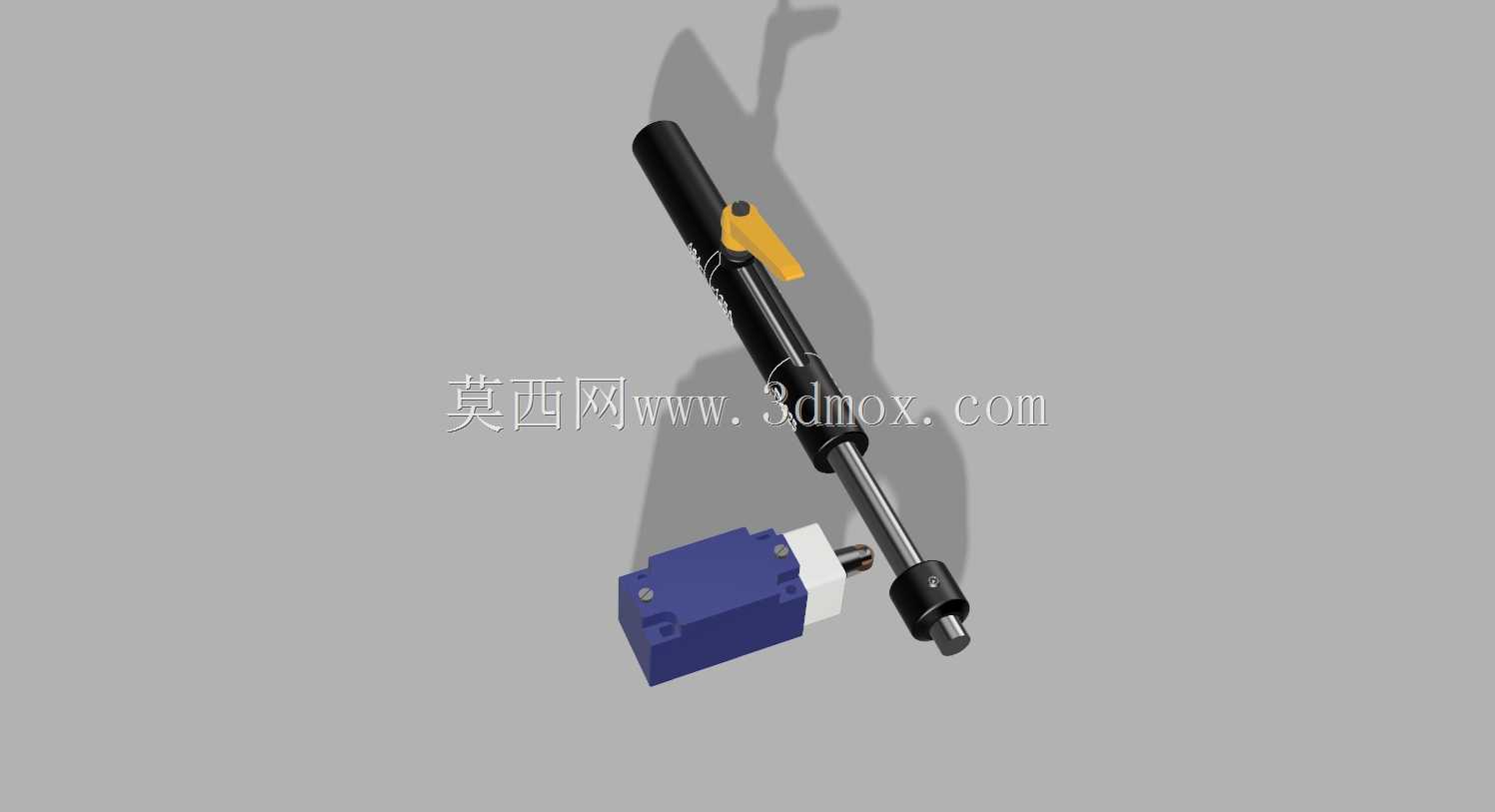

在金属锯切加工场景中，带锯床的锯架下行行程控制直接决定工件锯切精度与设备运行安全，这套限位调节装置正是为适配带锯床的行程约束需求设计。整套结构采用线性伸缩主体搭配触发式微动开关的组合方案，伸缩主体为带阻尼的杆式结构，外侧设置快锁手柄，扳动手柄即可快速调整杆体伸出长度，锁定后可承受锯架下行的接触冲击力，不会出现位移窜动问题。杆体末端设置带缓冲垫的接触头，接触到触发点位时不会产生刚性磕碰，既降低接触噪音，也能延长整套装置的使用寿命。配套的微动开关采用标准安装孔位设计，可直接固定在带锯床的床身预设安装位上，开关触发拨片与伸缩杆的触发端位置对应，当锯架带动伸缩杆下行到预设位置时，杆体端部触发拨片，即可向设备控制系统传递停机信号，控制锯架停止下行或完成返程动作。设计过程中优先考虑了现场调节的便捷性，快锁手柄的操作力经过调校，操作人员单手即可完成长度调整与锁定，不需要额外借助扳手等工具，适配加工现场频繁调整锯切行程的使用需求。伸缩主体的安装端采用铰接式固定结构，可在小角度范围内自适应调整安装角度，抵消床身加工与装配带来的位置误差，降低安装对位的精度要求。整套装置的安装边界预留了充足的调节余量，伸缩行程覆盖常规带锯床加工全尺寸工件的行程范围，不需要额外加装转接块即可适配多数卧式带锯床的安装位。杆体表面做了硬化耐磨处理，长期往复接触触发也不会出现明显磨损凹陷，保证行程触发位置的长期一致性，避免因磨损导致触发位置偏移，出现锯切过切或者行程不足的问题。微动开关的防护等级适配车间多切削液、多金属粉尘的使用环境，触点做了防氧化处理，长期使用不会出现接触不良的故障。整套结构没有冗余的复杂零件，日常维护仅需要定期在杆体表面涂抹少量润滑脂，检查快锁手柄的锁紧力即可，不需要复杂的拆解保养，非常适合加工车间的长期连续使用场景。
