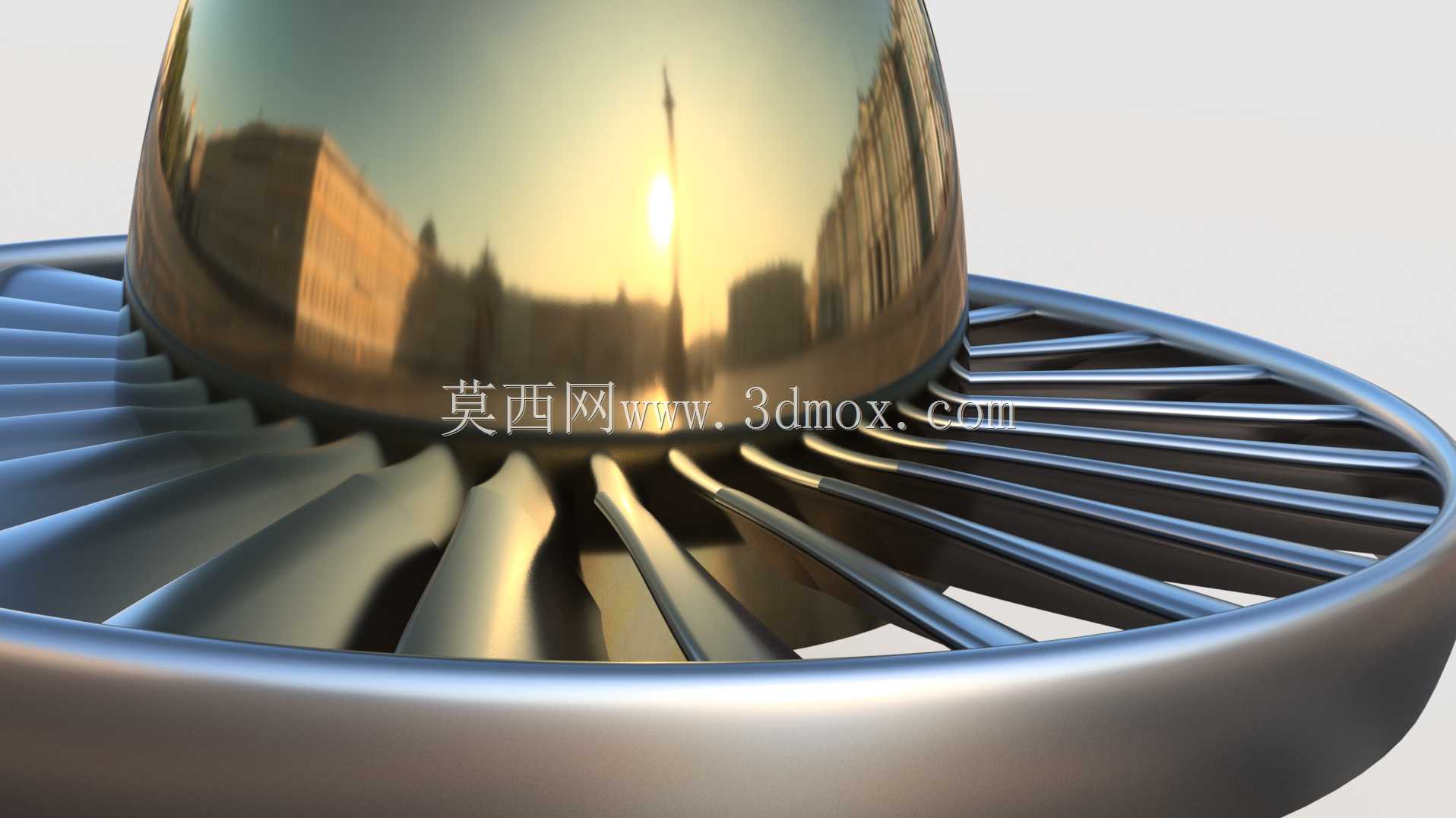

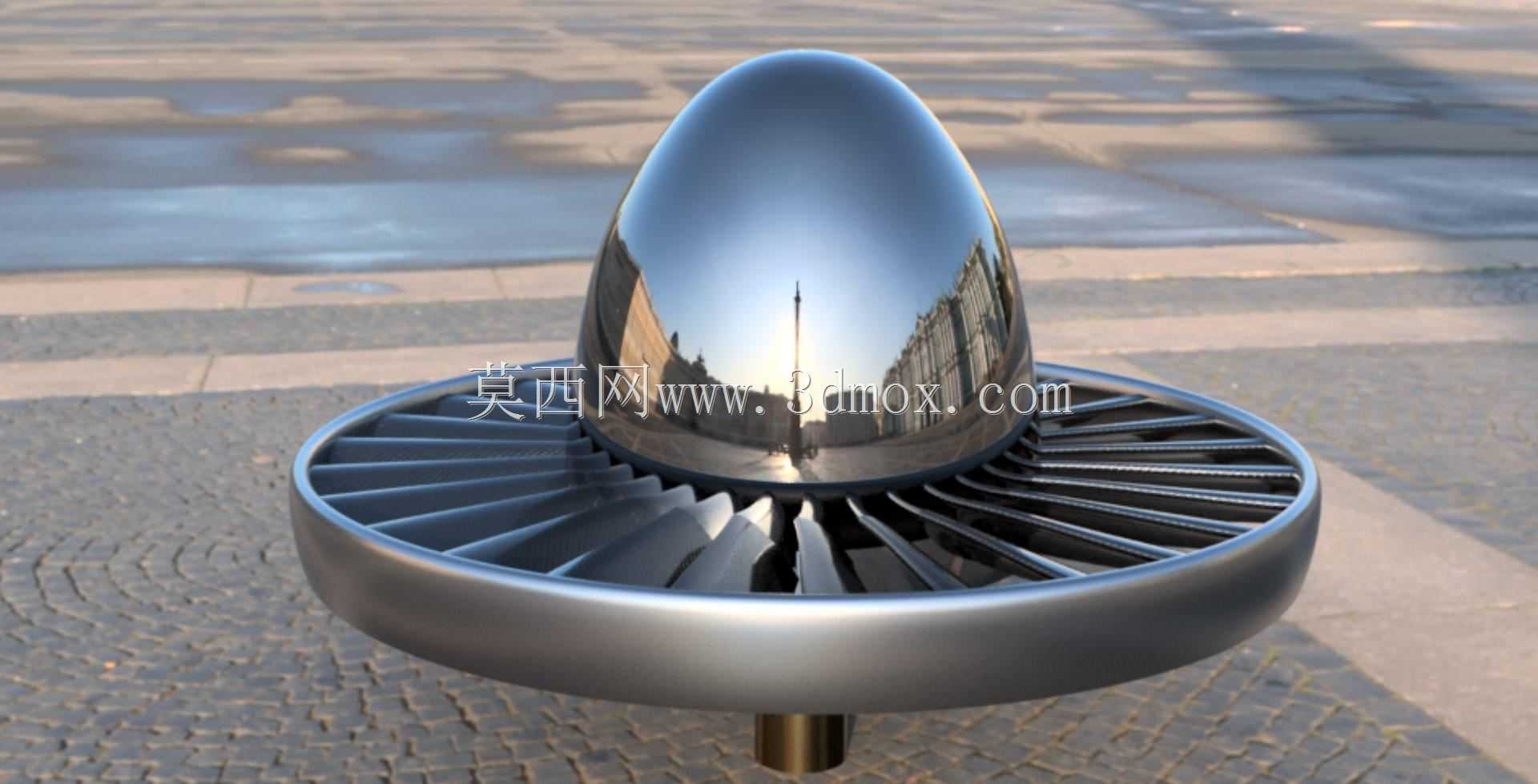

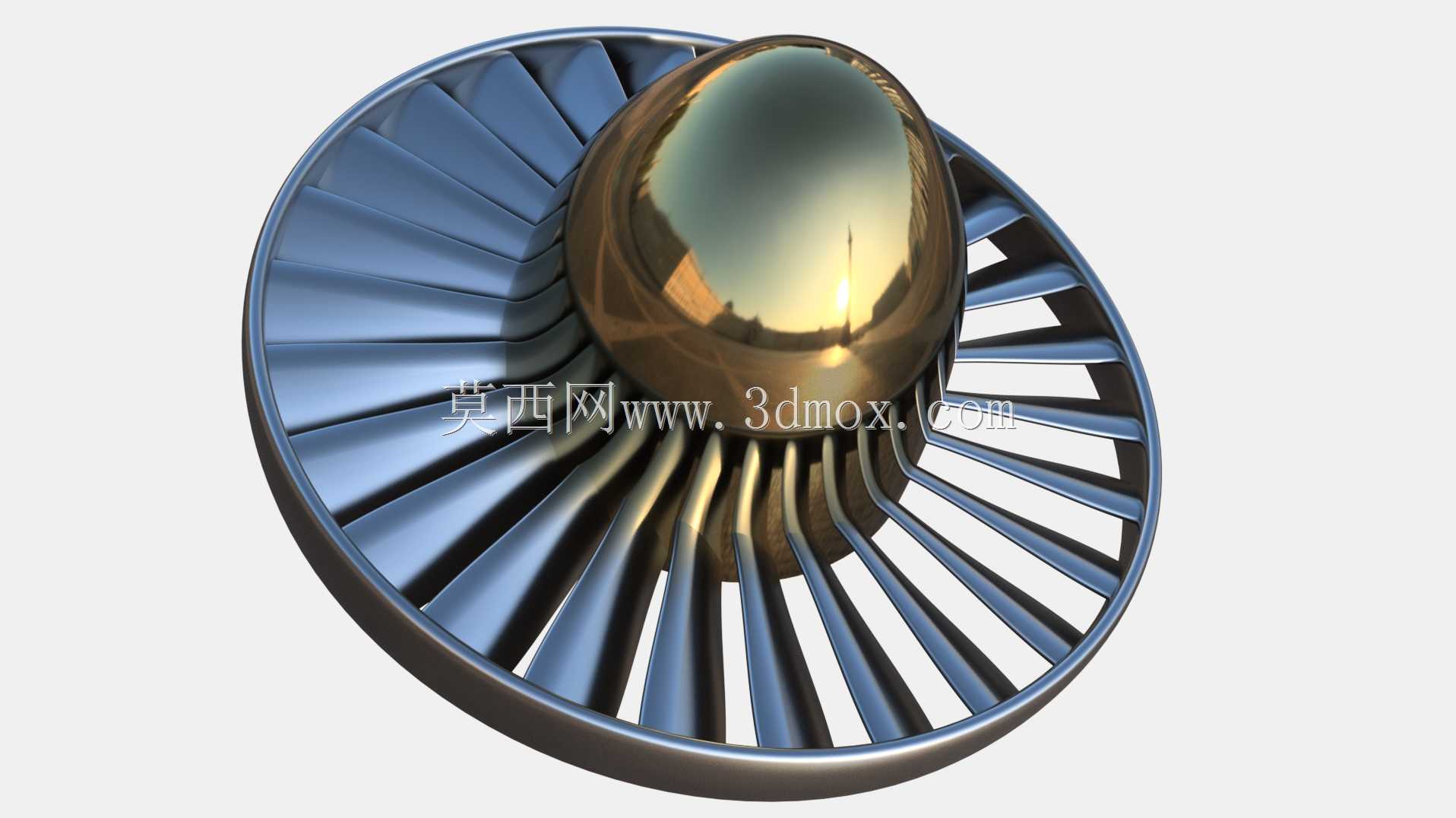

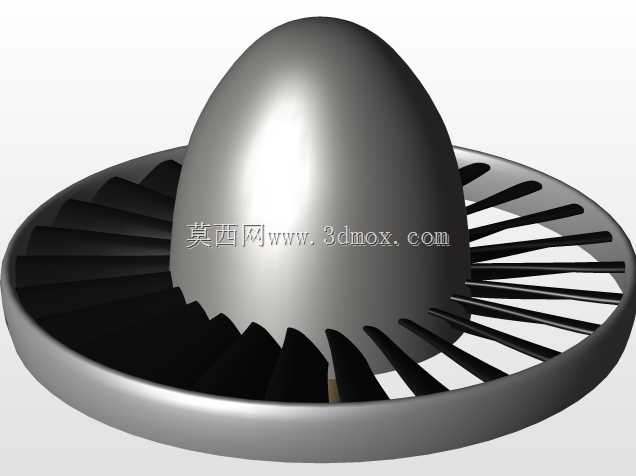

航空发动机进气端风扇涡轮结构

该风扇涡轮结构主要面向航空动力系统进气端做功场景设计，同时也可适配大流量工业通风、流体增压类设备的核心做功单元使用。在实际航空应用场景中，该部件安装于发动机进气道最前端，是发动机首个接触来流的做功组件，承担着吸入外部空气、对来流进行初步加压、将轴向进气均匀导向后续压气机级的核心作用，其做功效率直接影响整台发动机的进气流量与初始压比，是决定动力单元燃油经济性与推力输出表现的核心基础部件。

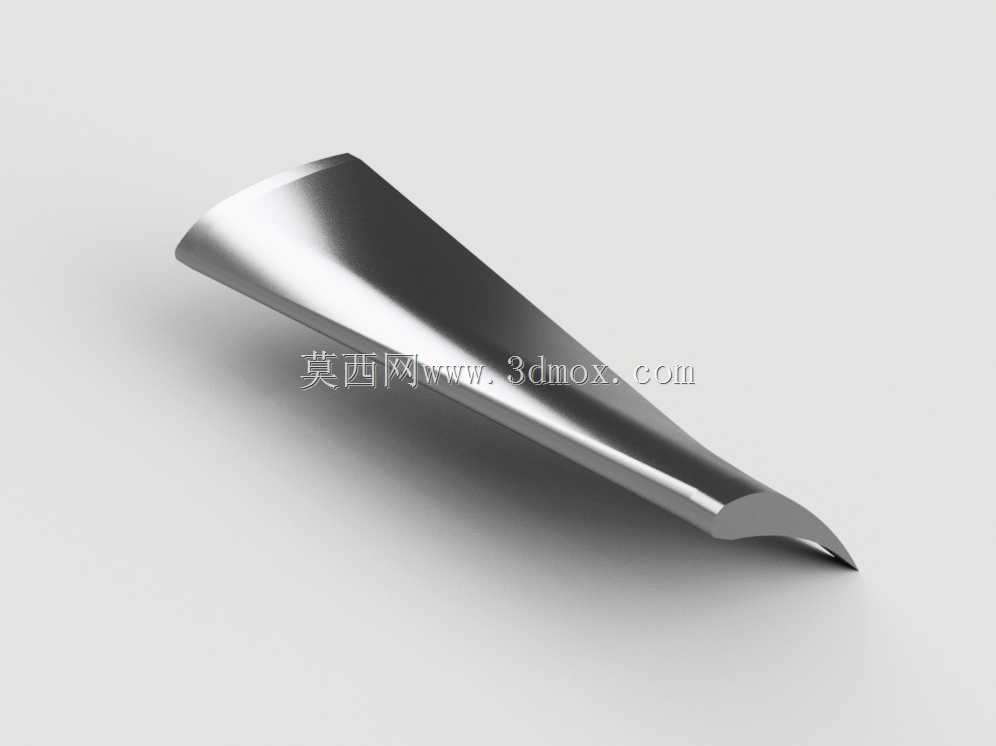

从功能特性来看，该结构采用一体化叶盘布局设计，中心椭球形整流罩可有效打散进气道入口的紊流，避免来流直接冲击叶根位置形成流动死区，降低进气过程的压力损失；周向均匀排布的变截面扭曲叶片，沿叶高方向采用渐变翼型设计，叶根位置厚度更大以承载高速旋转带来的离心载荷，叶尖位置做减薄处理并控制与外机匣的配合间隙，减少叶尖漏气损失，同时叶片的扭曲角度匹配不同叶高位置的线速度差，保证整个叶高截面的进气攻角处于最优区间，避免大流量工况下出现叶背气流分离，拓宽部件的稳定工作流量范围。

设计过程中优先考虑了高速旋转工况下的结构可靠性，叶片与轮盘的过渡位置采用大圆角平滑衔接，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹；整流罩与轮盘的连接位置采用止口定位结构，保证装配同轴度，减少高速旋转时的不平衡量，降低整机振动水平。

在安装边界层面，该结构的轮盘后端设置有标准的止口与连接孔位，可与后续压气机转子轴系直接对接，装配时需保证叶片叶尖与外涵道机匣的径向间隙处于设计公差范围内，间隙过大会导致漏气损失升高、做功效率下降，间隙过小则易在热态工况下出现叶尖刮蹭机匣的故障；前端整流罩的轮廓需与进气道内壁型面平滑过渡，避免出现台阶引发局部涡流。整体结构的轴向尺寸紧凑，在保证进气整流效果与叶片做功长度的前提下，尽可能压缩轴向安装空间，适配动力单元的紧凑化布局需求，同时轮盘的中心孔尺寸匹配主流的转子轴系直径，可直接适配现有多数中小推力航空动力单元的轴系安装接口，也可经过比例缩放后适配工业大流量风机、涡轮增压设备的核心叶轮需求。
