有轨电车导向滑轮组走行构件结构

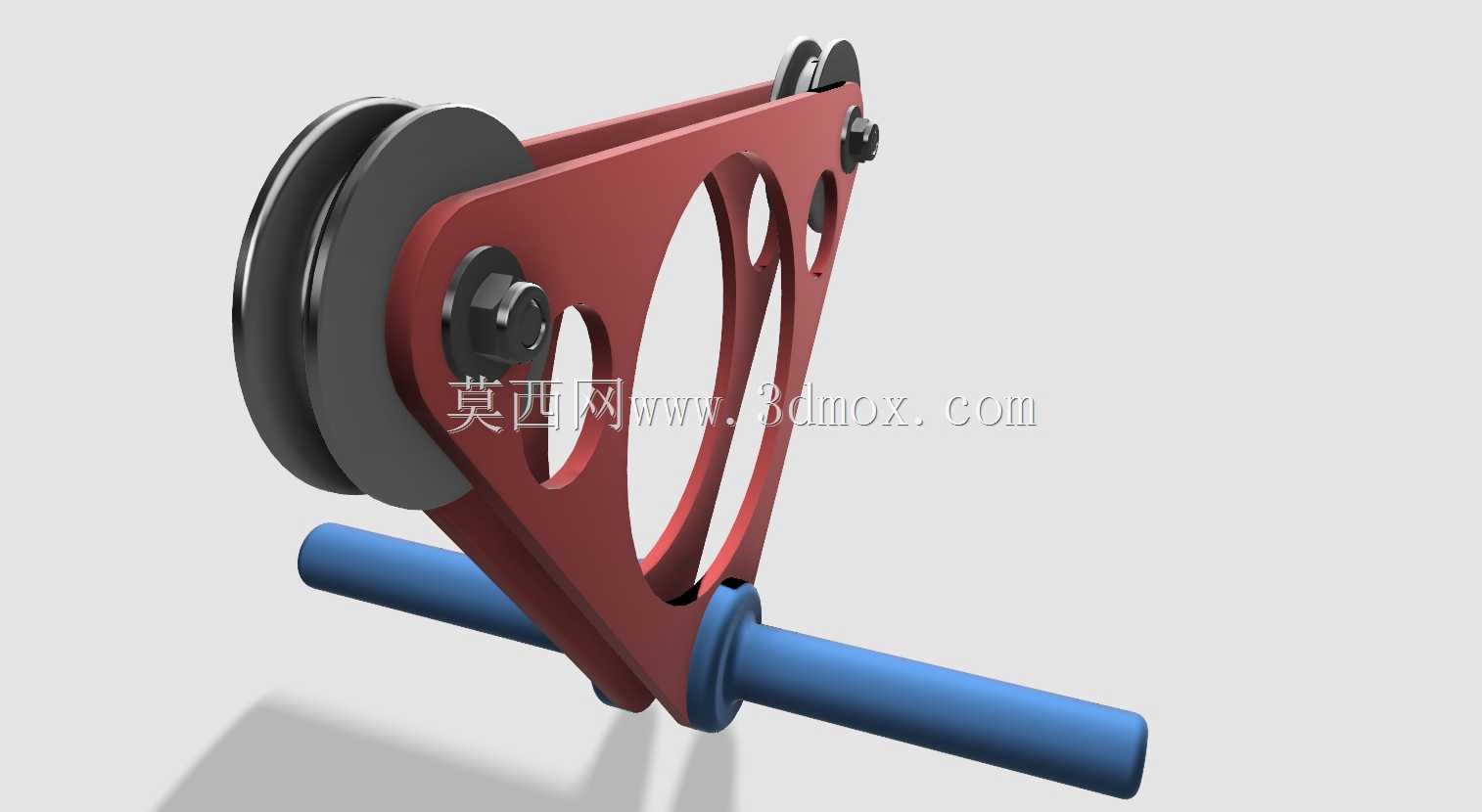

该构件应用于城市有轨电车架空接触网系统的受电端导向环节，也可适配厂区有轨搬运设备的线缆导向走行部位，核心作用是在车辆沿轨道行进过程中，为滑动接触的线缆提供稳定的滚动支撑，避免线缆与刚性支架直接摩擦造成表层磨损，同时抵消车辆行进中产生的横向、纵向小幅位移偏差，保证受电或信号传输的连续性。从结构设计来看，主体采用三角形镂空承力支架，镂空设计并非单纯减重，而是在支架三个受力端点分别预留轮轴安装位、铰接固定位的前提下，通过三角形的稳定力学结构抵消滑轮受侧向力时产生的弯矩，避免支架长期受交变载荷出现疲劳变形。支架两侧对称布置的双槽滑轮，轮缘采用圆弧过渡设计，槽宽适配常规接触线缆的外径范围，滑轮与轮轴之间预留转动间隙，配合轴端的紧固螺栓实现滑轮的顺畅转动，同时防止轮体在运行中出现轴向窜动。支架下端的横向圆柱轴为安装铰接端，该轴的直径尺寸匹配常规接触网支架的铰接座安装孔径，安装时可通过轴端的卡簧或螺栓实现轴向固定，铰接结构允许支架在车辆通过弯道、道岔时随线缆拉扯方向产生小幅摆动，避免刚性连接造成的支架断裂或线缆卡滞。设计过程中优先考虑了户外长期运行的工况需求，支架的镂空开孔位置避开了主要受力路径，不会削弱结构的整体强度，同时镂空结构可减少风阻，在大风天气下降低构件受到的风载荷，轮体与支架的连接部位采用沉头螺栓设计，避免螺栓突出部位与线缆发生剐蹭。安装边界方面，该构件的整体横向宽度适配常规接触网支架的安装间距，下端铰接轴的轴线与滑轮轮槽的中心平面保持垂直，安装时需保证两个滑轮的轮槽处于同一平面，避免线缆在轮槽内出现偏磨，铰接端的转动角度范围覆盖车辆通过最小曲率半径轨道时的线缆偏移角度，无需额外加装导向补偿构件即可满足常规线路的使用需求。日常运行中，该构件无需额外加注润滑脂即可实现长期免维护运行，轮体的耐磨材质可承受线缆长期滑动摩擦带来的损耗，支架的表面处理层可抵御户外雨水、粉尘的侵蚀，延长构件的整体使用寿命。
