复古怀表机械结构精细三维建模作品

这类复古怀表的三维建模，核心要兼顾外观还原度与内部机械结构的可实现性，首先要明确其实际应用场景，除了作为复古配饰的文创产品开发参考，还可用于精密机械教学演示、影视道具数字化预演、复古钟表维修的结构参照，甚至可以作为小型精密计时装置研发的结构验证载体。从实际用途来看，怀表作为便携计时工具，其结构设计需要在有限的腔体空间内排布完整的走时系统，同时保证外壳的防护性与握持、开合的操作手感，建模过程中需要严格把控各部件的装配间隙，避免出现结构干涉。

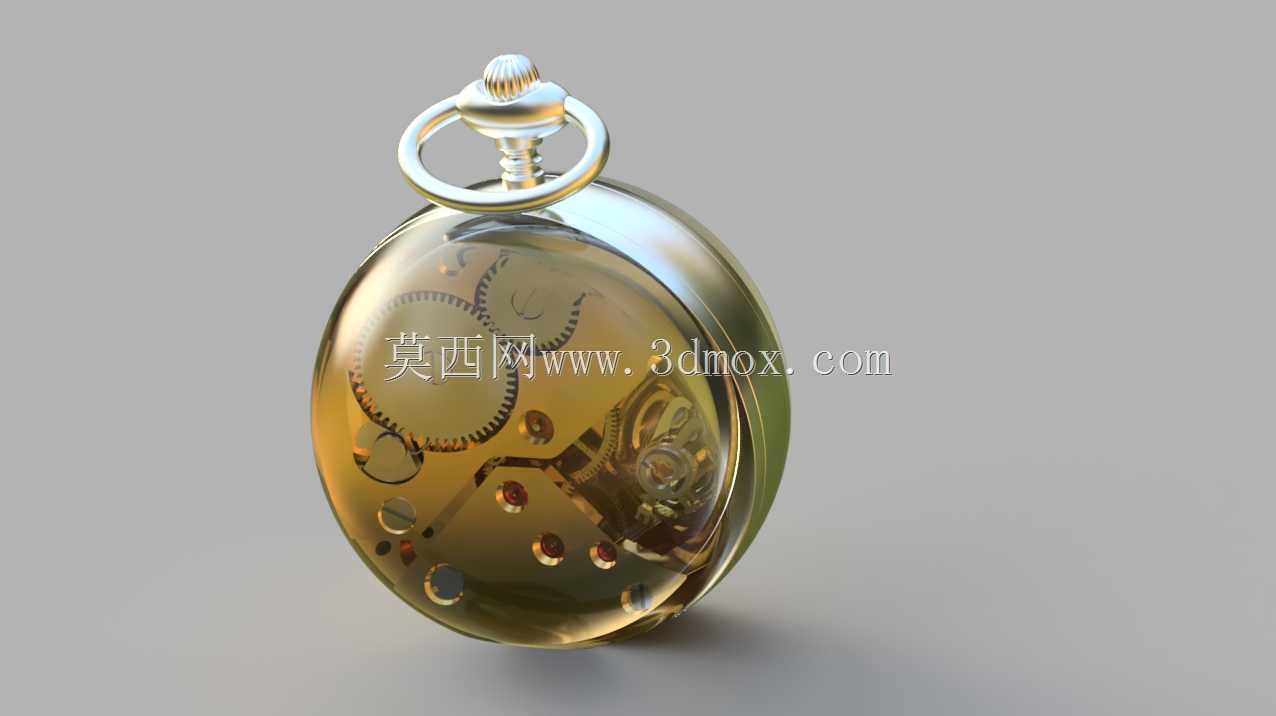

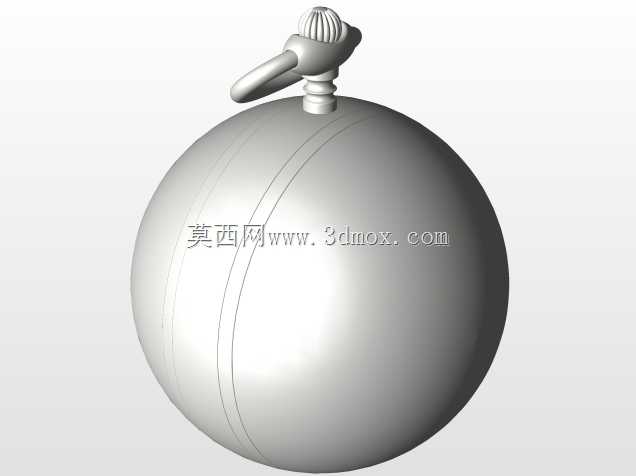

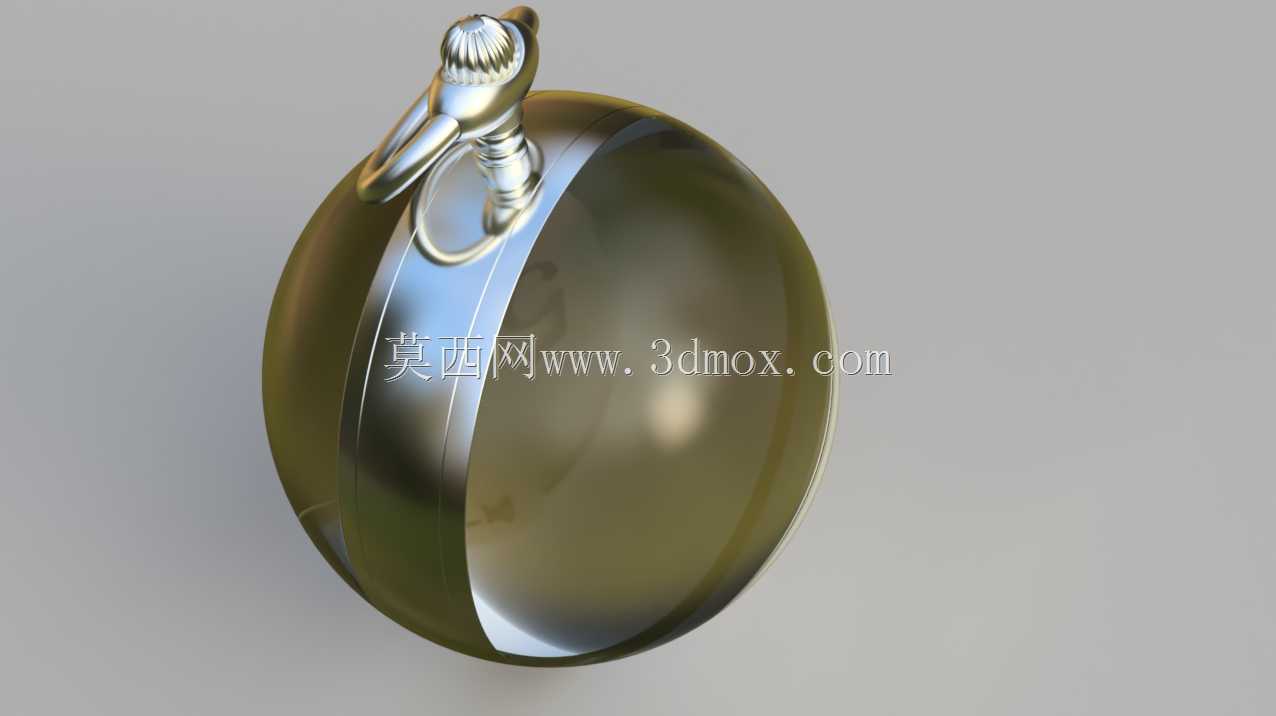

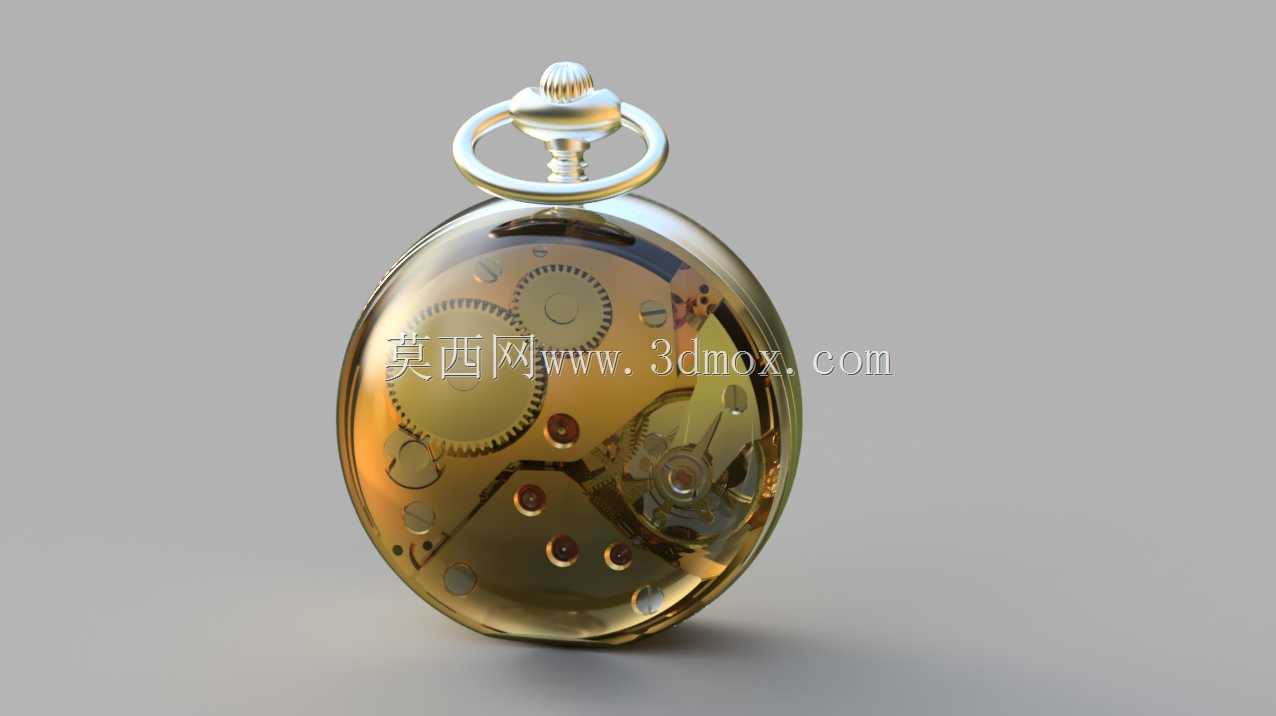

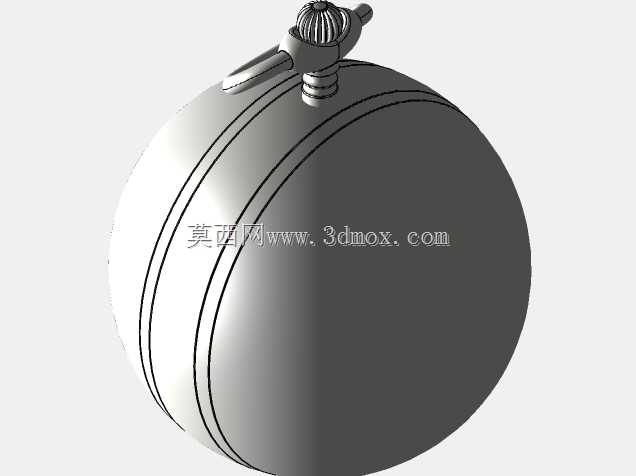

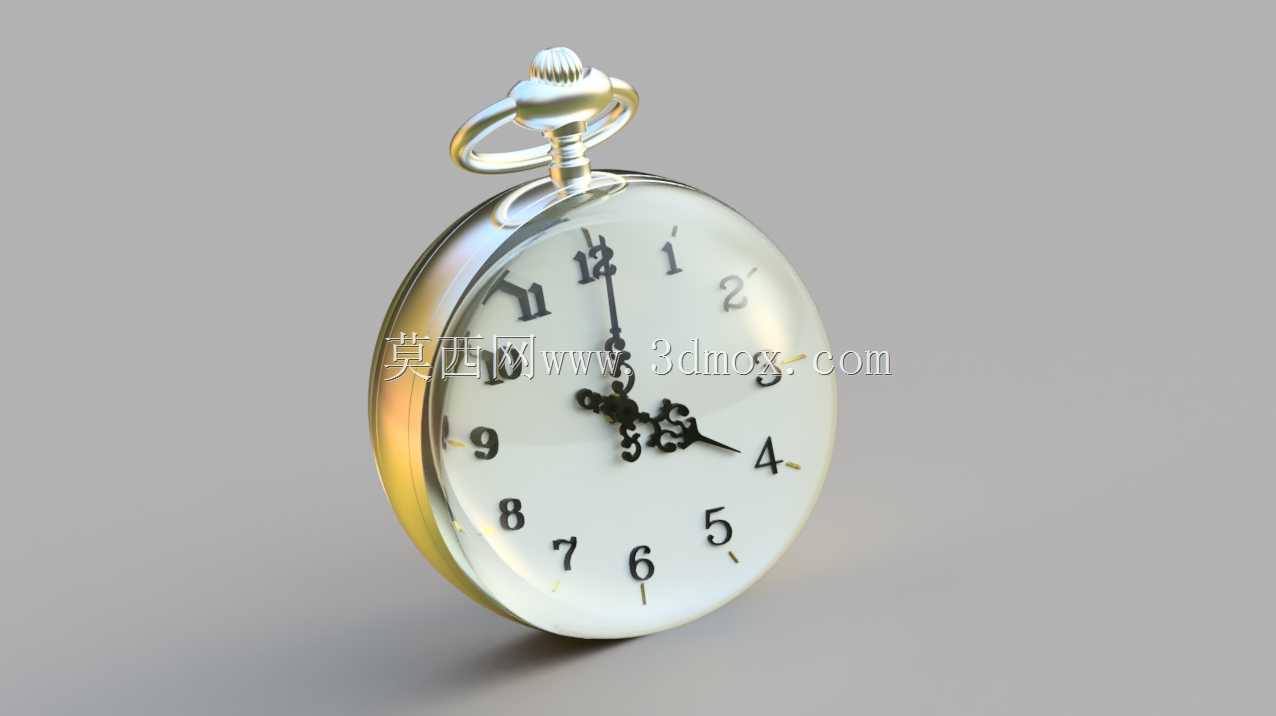

设计思路上，首先拆解怀表的层级结构，最外层是带挂环的表壳上盖，搭配可翻转的透明表镜盖，中间是表盘与指针组件，内层是机芯固定腔体，后盖采用旋合或者卡扣结构实现密封。建模时优先确定整体外形尺寸，常规怀表的表体直径控制在45-55mm区间，整体厚度（含表镜凸起）不超过18mm，挂环的内孔直径需要保证能穿过常规的怀表链挂扣，尺寸控制在8-10mm，这个尺寸边界既符合传统怀表的握持习惯，也能给内部机芯留出足够的排布空间。

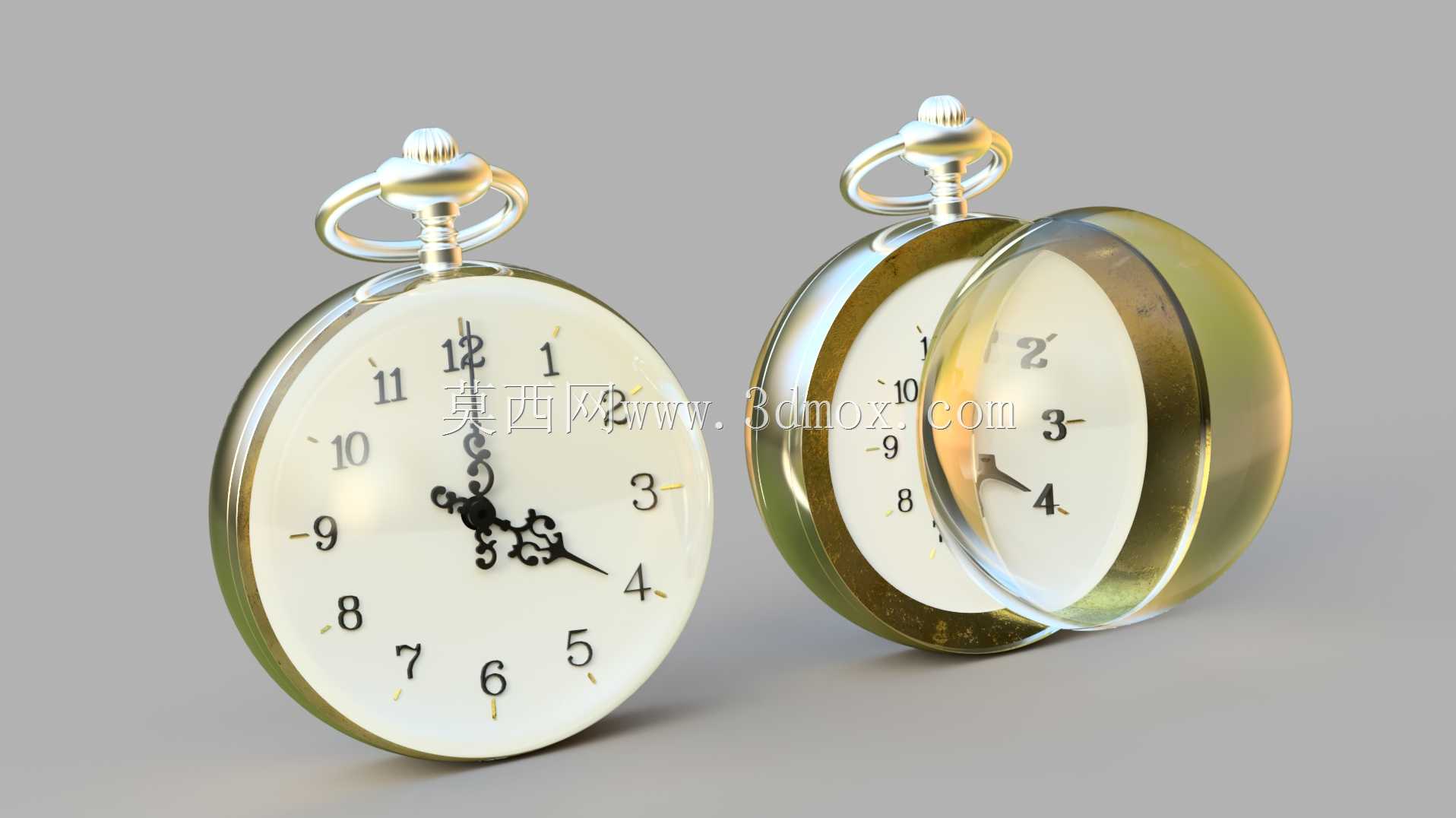

功能特性层面，表镜的翻转结构需要设计对应的铰接轴，轴的直径控制在1.2-1.5mm，装配后要保证翻转阻尼适中，既不会轻易晃动脱落，也能在任意角度稳定停留；表盘的刻度标识需要做凸起或者印刷纹理的分层建模，指针的轴孔要与机芯输出轴的尺寸匹配，保证装配后指针转动无卡滞；表壳的边缘做R0.8-R1.2mm的圆角处理，既符合金属冲压加工的工艺要求，也能提升握持的触感，避免锐边划伤。

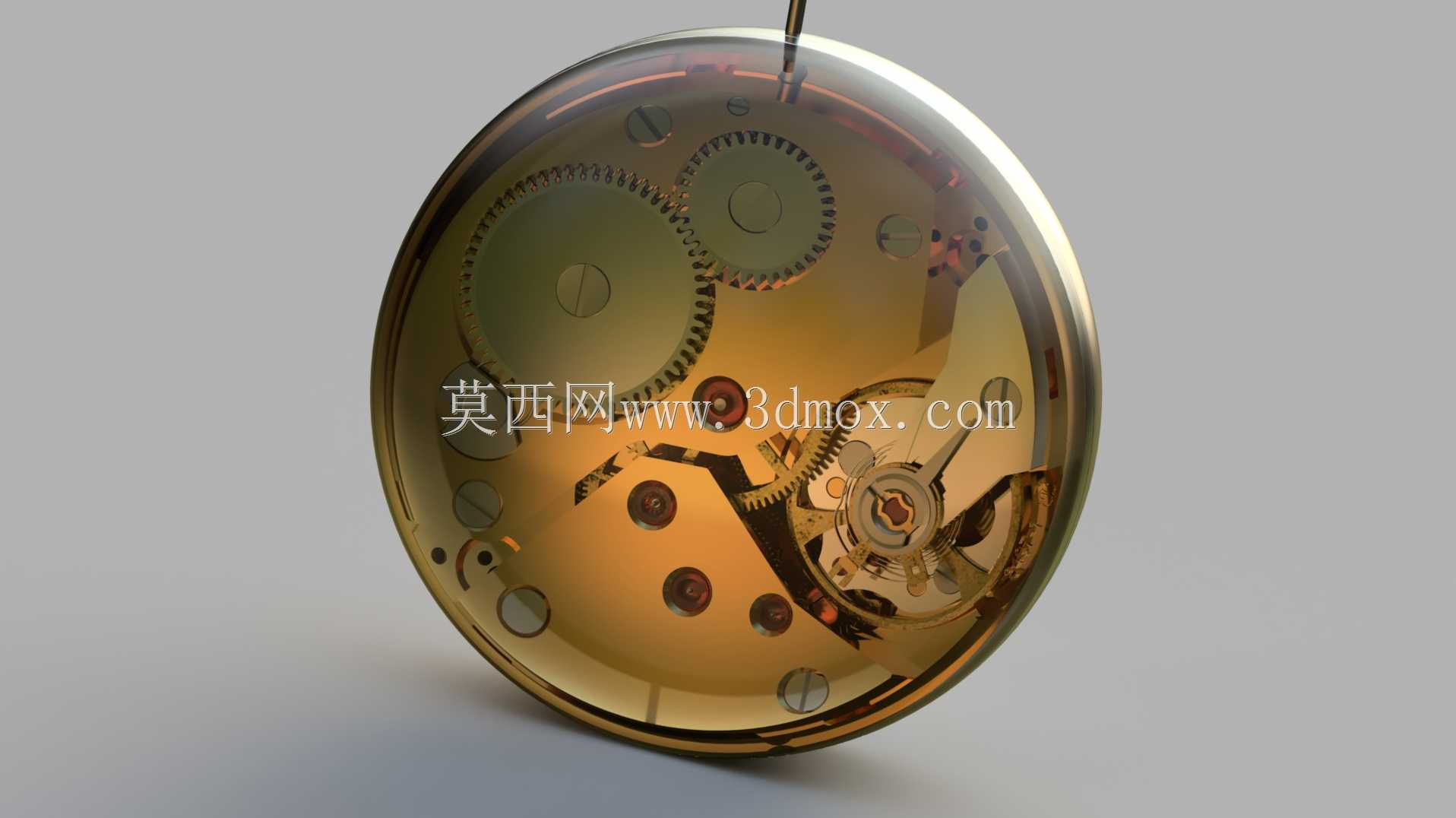

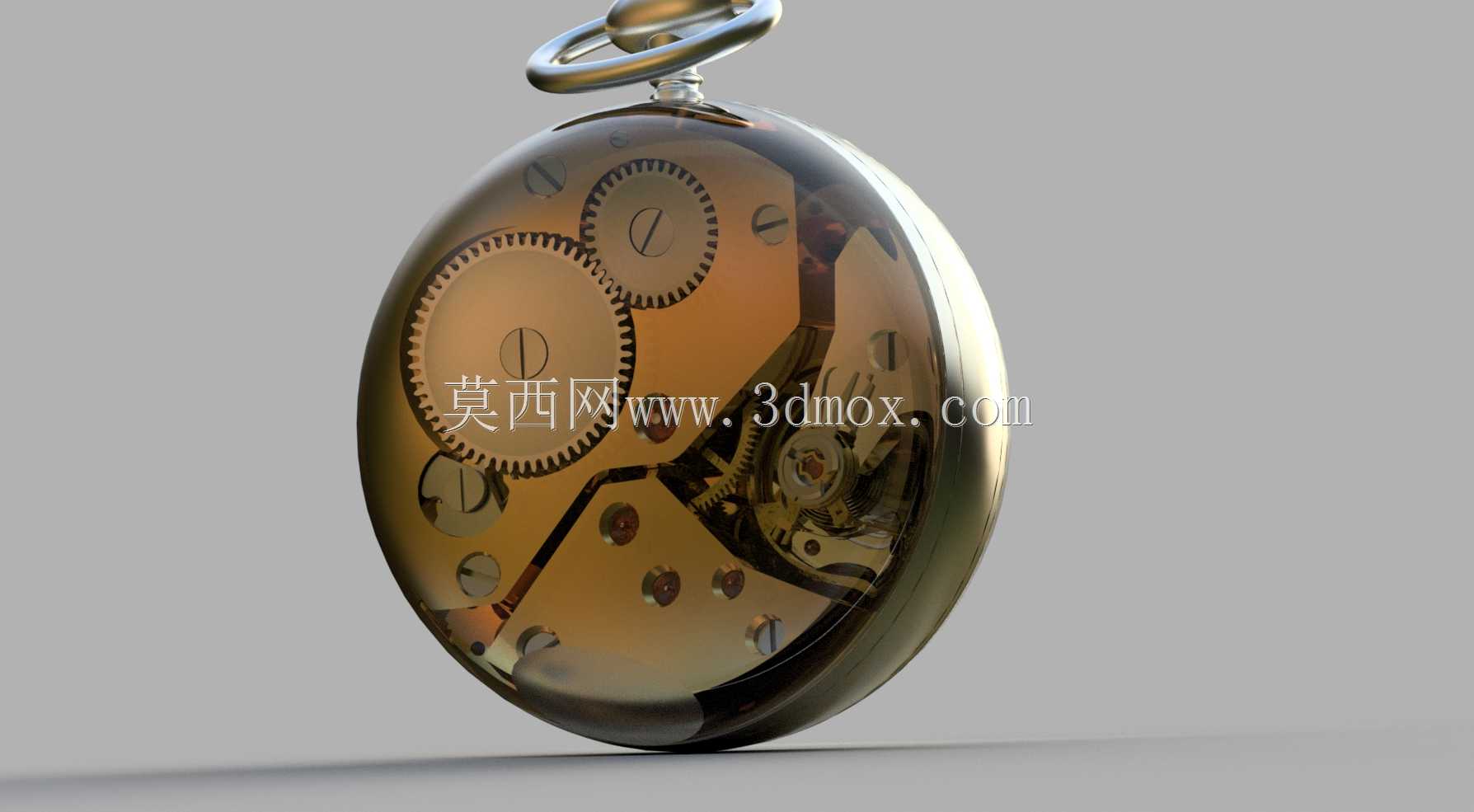

建模过程中需要注意各部件的安装边界，比如表镜与表壳的配合槽深度要控制在1.2mm，过深会压缩内部表盘的安装空间，过浅则会导致表镜固定不牢出现脱落风险；机芯固定位的定位柱高度要统一为2.5mm，保证机芯装入后与表盘背面留有0.3mm的间隙，避免指针转动时蹭到表盘；后盖的密封槽宽度设计为1mm，可适配直径0.8mm的密封胶圈，提升日常使用中的防尘防水能力。挂环与表壳上盖的连接采用活动铰接结构，铰接处的间隙控制在0.1mm，保证挂环可以360度灵活转动，适配不同的佩戴悬挂角度。

从结构合理性角度，所有金属壳体的壁厚统一设置为0.8mm，既保证黄铜或者不锈钢材质加工后的结构强度，也不会因为壁厚过大导致整体重量超标，影响佩戴体验；表冠的防滑纹理采用间距0.6mm的直纹滚花建模，保证手动上弦或者调时的操作摩擦力，不会出现打滑情况。这类精密小件的建模，最容易忽略的是装配公差的预留，比如指针之间的层叠间隙要控制在0.2mm以上，避免走时过程中指针互相剐蹭导致停走，表镜内表面与秒针顶端的间隙也要保留至少0.5mm，防止温度变化导致表镜形变时触碰指针。
