皮带传动离心风机组三维结构设计

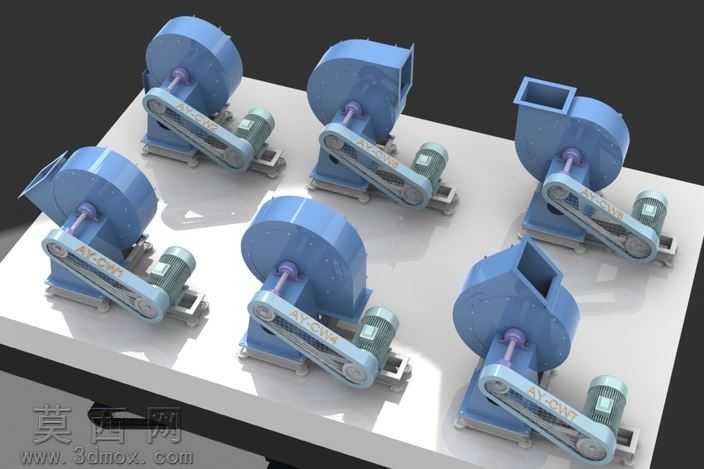

本作品为皮带传动式离心风机组的三维建模成果，采用SolidWorks完成全参数化建模，整体包含六台同规格离心风机单元，整齐排布于统一安装基座之上，完整还原了工业场景中多机组并联布置的实际形态。建模过程中首先对单台风机进行结构拆解，依次完成蜗壳、叶轮、主轴、轴承座、皮带轮、传动皮带、驱动电机、安装底座等独立零件的特征建模，蜗壳部分采用螺旋线扫掠结合薄壁特征生成，精准还原离心风机蜗壳的渐开线流道形态，叶轮部分通过圆周阵列完成多叶片的均匀排布，严格匹配实际风机的叶片角度与安装间隙。传动结构部分，建模时精准控制主动皮带轮与从动皮带轮的中心距，采用皮带特征生成工具还原三角皮带的张紧形态，清晰呈现皮带传动的动力传递路径，电机安装座预留了长条形调节孔结构，还原实际安装中用于调整皮带张紧度的结构设计。材质渲染阶段，为风机蜗壳赋予哑光蓝色金属漆材质，还原工业风机常用的涂装外观，传动皮带赋予深灰色橡胶材质，电机外壳赋予灰绿色铸铁质感，安装基座赋予浅灰色金属板材材质，基座表面添加轻微的磨砂纹理提升真实感，所有转动配合部位添加金属光泽质感区分静止与运动部件。整体装配过程严格遵循实际机械装配逻辑，添加了同轴、面重合、距离等完整配合约束，确保各部件的装配关系准确无误，可直接用于装配干涉检查、运动仿真演示，也可作为工业通风系统设计、风机选型教学的三维参考素材，清晰展示皮带传动离心风机的完整结构组成与布置方式。
