符合DIN471标准的轴用弹性挡圈设计

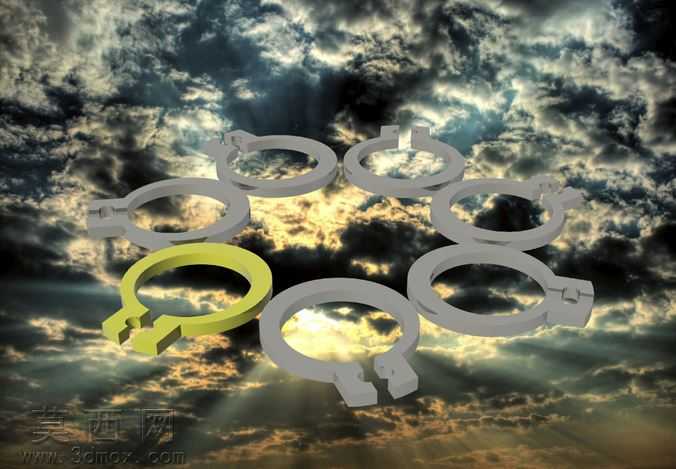

本次设计的轴用弹性挡圈参照DIN471标准开展三维建模工作，建模阶段优先采用SolidWorks的草图驱动特征完成主体轮廓构建，首先绘制挡圈的环形基础轮廓，精准控制开口处的双耳结构尺寸，确保开口间隙、耳部的安装孔位与标准参数完全匹配，建模过程中对环形截面的厚度、内外径公差进行参数化约束，方便后续根据不同轴径需求快速调整模型尺寸。模型的细节处理上，对挡圈的边缘做了符合工艺要求的微小倒角，避免实际使用中出现锐边划伤装配人员、刮损配合轴面的问题，同时还原了弹性挡圈开口处的错位卡位结构，该结构是挡圈实现轴向限位的核心，建模时严格保证双耳的平行度与卡位凸台的尺寸精度，确保挡圈装入轴槽后能够依靠自身弹性张紧固定，不会轻易从槽内脱出。材质与渲染环节，选用常用的65Mn弹簧钢作为材质参考，渲染时赋予模型金属抛光质感，调整环境光与反射参数，还原金属挡圈表面的冷冽金属光泽，同时通过光影对比突出挡圈的环形曲面厚度与开口处的结构细节，让模型展示效果更贴近实物的视觉感受。结构设计层面，充分考虑轴用弹性挡圈的实际工况，挡圈的环形截面尺寸经过受力校核，确保在承受轴向窜动载荷时不会发生塑性变形，开口处的双耳结构设计兼顾了安装便利性与固定可靠性，安装时可通过卡簧钳夹持双耳压缩挡圈外径，轻松放入轴上的对应卡槽，松开后挡圈依靠自身弹性回弹卡入槽内，实现对轴上零件的轴向定位，防止零件在运转过程中发生轴向位移。整个建模过程遵循机械紧固件的设计规范，所有尺寸均参考对应标准的参数要求，模型无多余特征、无破面，可直接用于装配模拟、工程图导出以及后续的加工参考，能够直观展示轴用弹性挡圈的结构形态与装配逻辑，为机械设计中的轴向限位结构选型提供直观的三维参考。
