气缸活塞间O形圈密封结构仿真分析方案

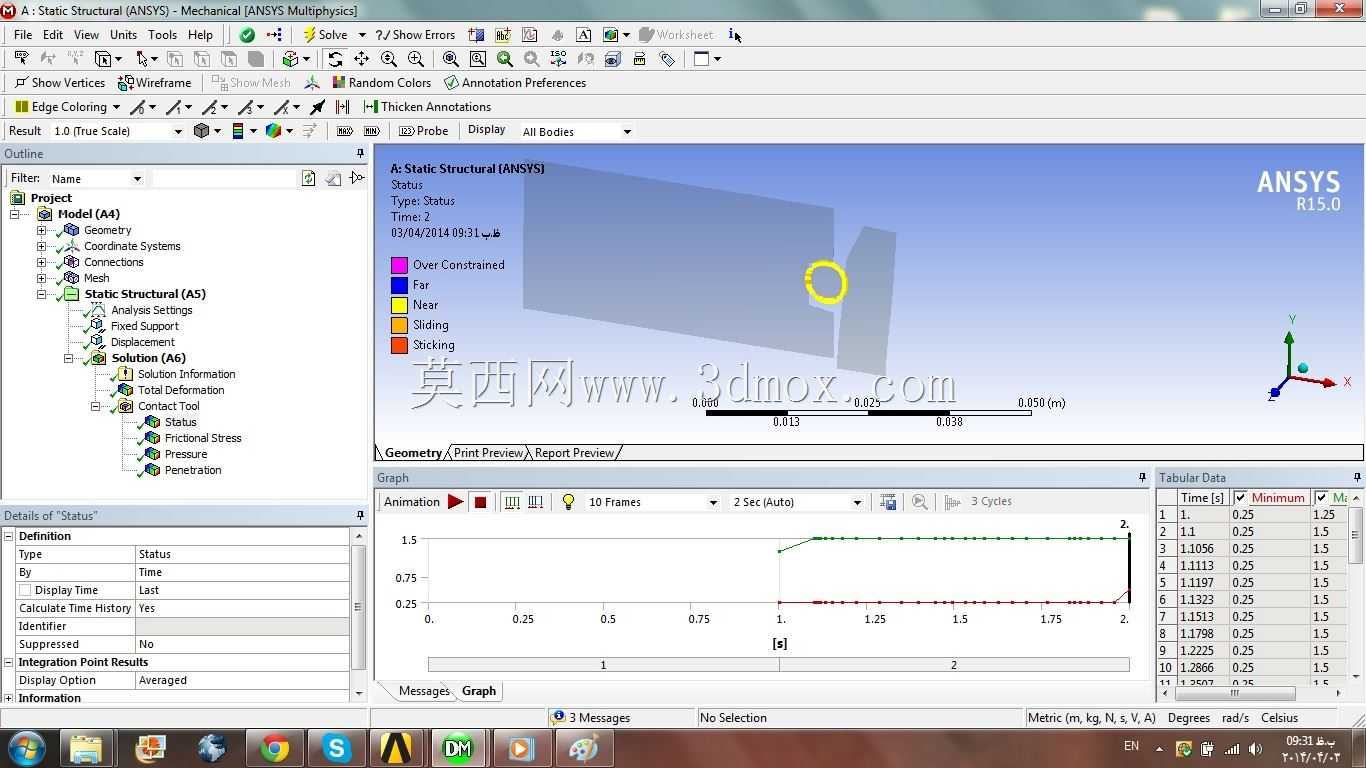

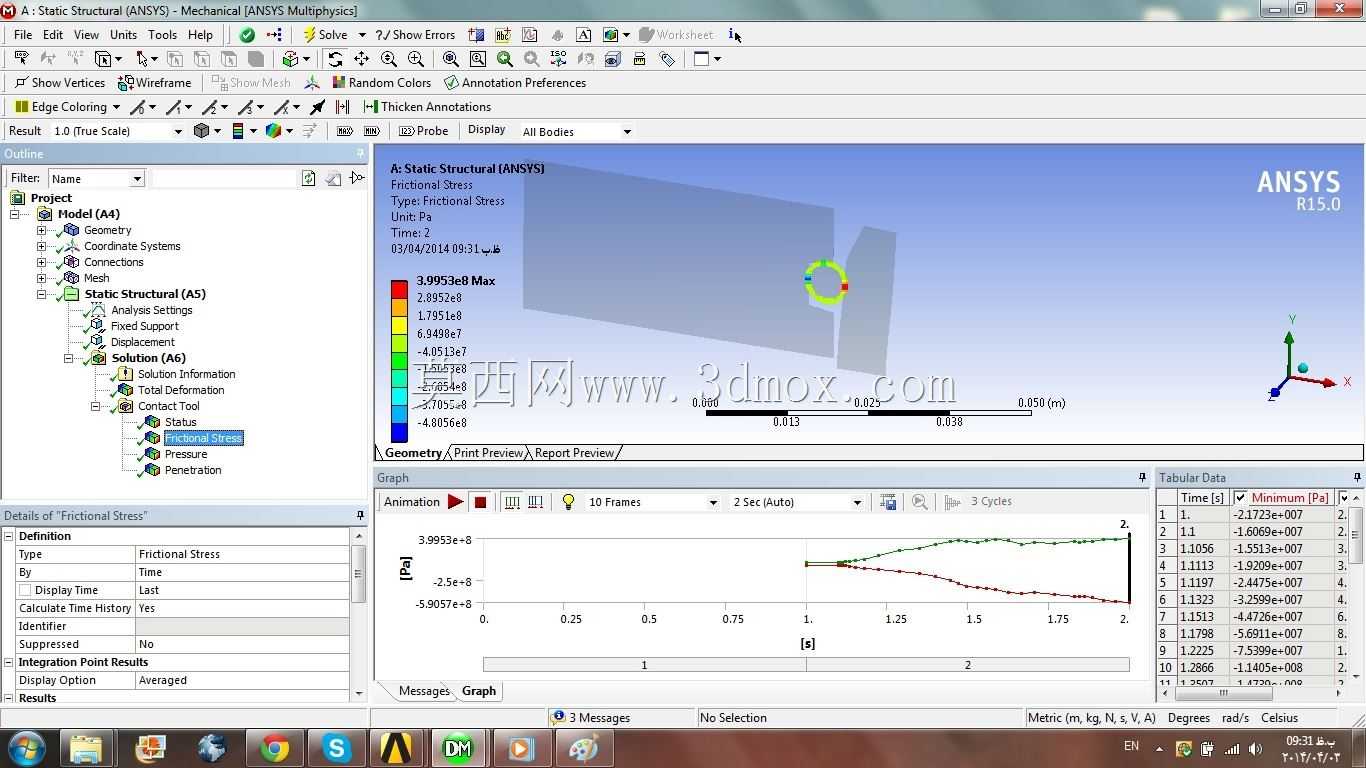

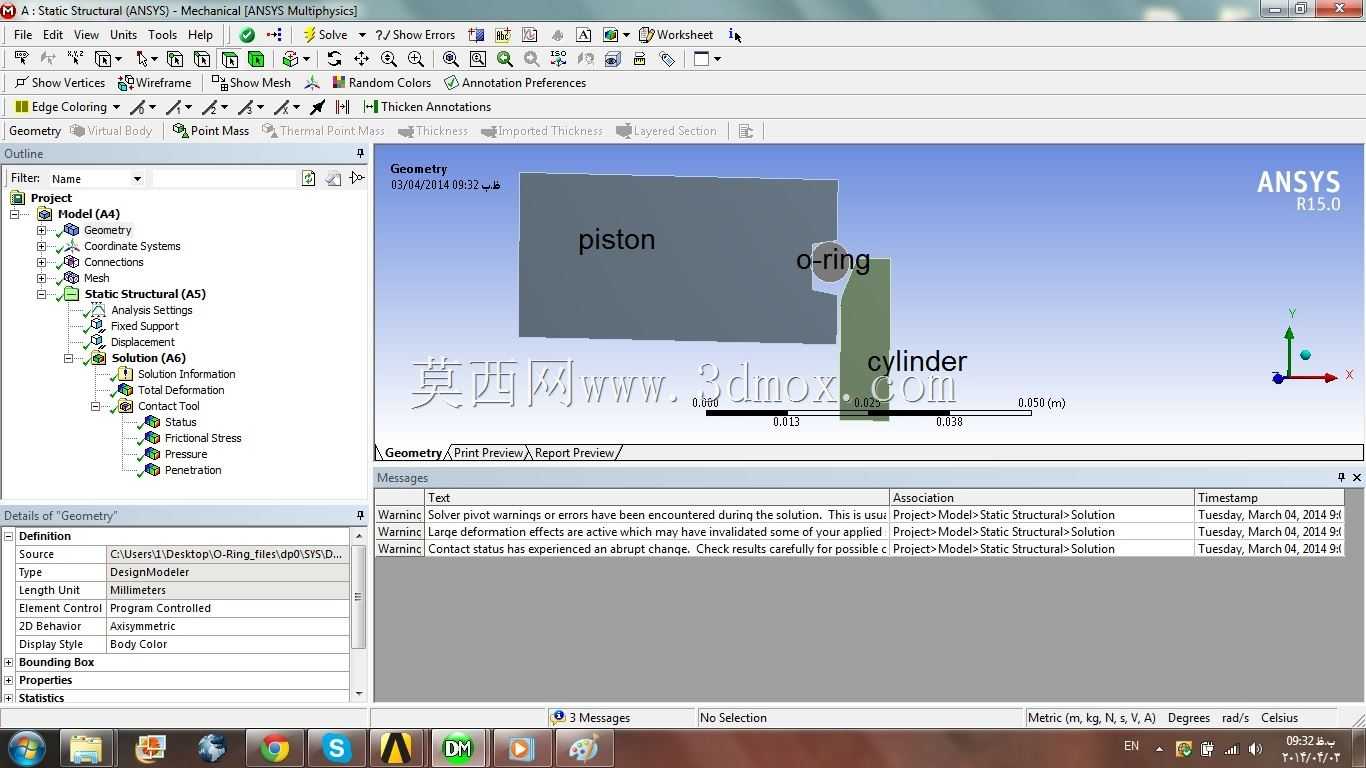

在气动执行元件的实际运行场景中，气缸与活塞配合位置的密封性能直接决定整套气动系统的工作效率与使用寿命，O形圈作为该位置最常用的静密封兼动密封元件，其压缩量、接触应力分布、变形特性是结构设计阶段必须重点校核的核心参数。从工程应用的实际需求出发，这类密封结构广泛应用于自动化生产线气动回路、工程机械气动执行机构、轻工设备气压传动单元等场景，一旦密封失效出现气体泄漏，轻则导致气缸输出推力不足、动作响应滞后，重则引发整套设备的动作逻辑紊乱，带来生产停滞风险。设计这类密封结构时，首先要匹配气缸内壁与活塞密封槽的尺寸公差，O形圈的线径选择需要结合活塞密封槽的深度、宽度确定合理的预压缩量，通常静密封场景下预压缩率控制在15%-25%区间，往复动密封场景则适当降低压缩率避免摩擦阻力过大加速密封圈磨损。安装边界层面，活塞密封槽的槽口倒角需要做R0.2-R0.5的圆弧过渡，避免装配时尖锐棱边割伤O形圈表面，气缸内壁的表面粗糙度需要控制在Ra0.8以下，降低往复运动过程中对密封圈表面的磨粒磨损。从仿真分析的逻辑来看，建模阶段需要还原O形圈的橡胶超弹性材料属性，设置合理的接触对参数，模拟活塞装入气缸过程中O形圈的受挤压变形过程，同时可以叠加工作气压载荷，分析不同压力等级下密封圈与缸壁、活塞槽的接触应力分布，确认接触应力始终高于工作气压才能保证密封可靠性。实际设计中还要考虑温度变化带来的橡胶材料硬度变化、长期工作后的材料永久变形率，预留足够的密封补偿量，避免冷热交变工况下出现密封失效。这类结构的三维建模过程中，需要重点保证密封槽的尺寸精度，槽宽要能容纳O形圈受挤压后的变形体积，避免出现密封圈被挤入活塞与缸壁的配合间隙造成啃圈失效，同时配合间隙的取值要结合工作压力等级调整，压力越高配合间隙需要越小，防止高压下O形圈被挤入间隙发生剪切破坏。
