基于流体仿真的家用水龙头结构优化设计

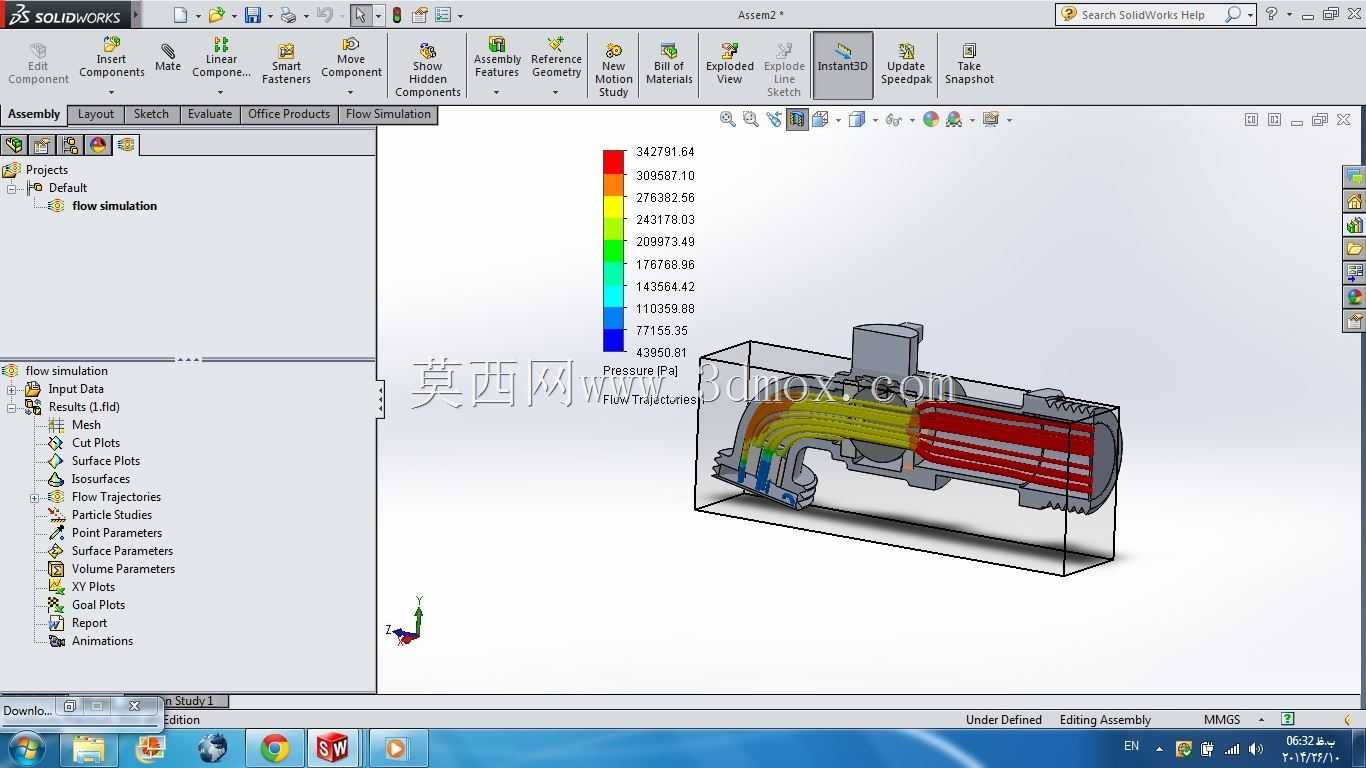

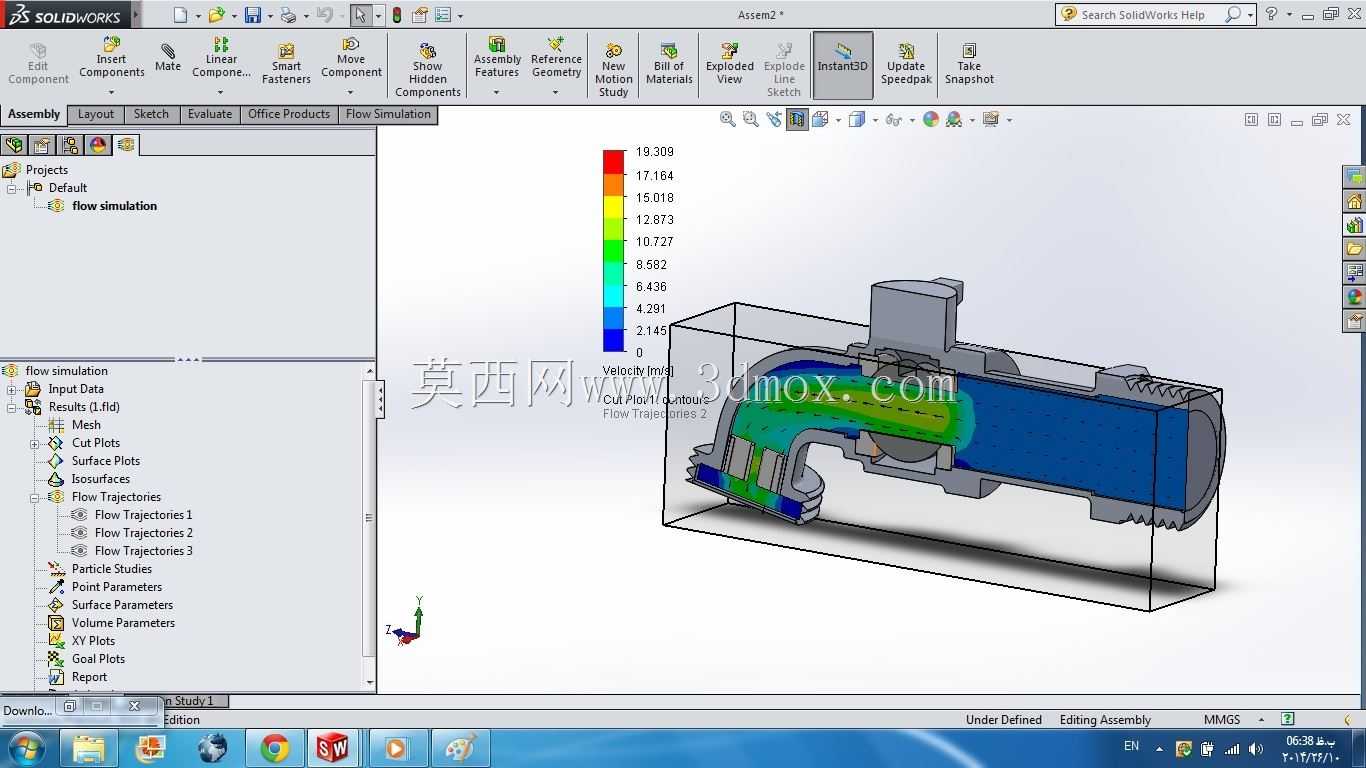

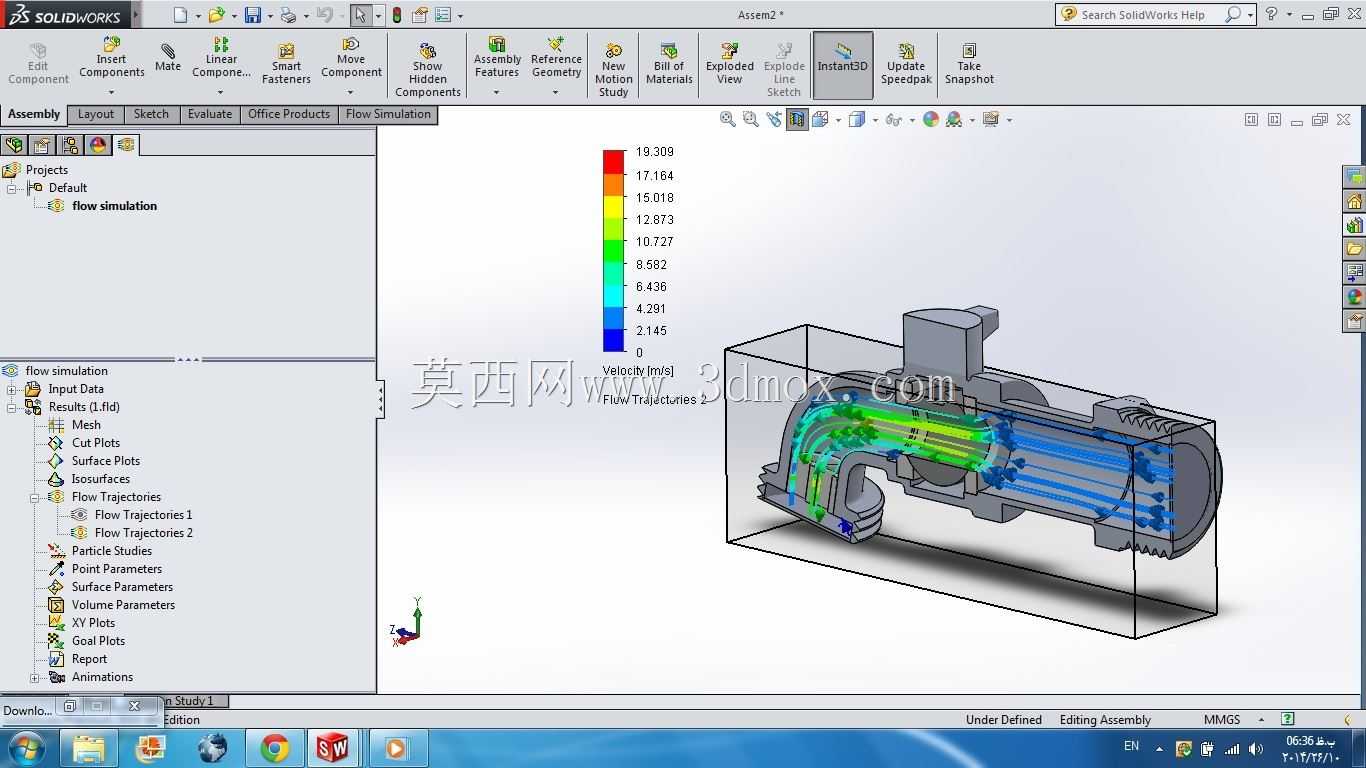

日常卫浴场景中，水龙头的出水稳定性、流量均匀性直接影响使用体验，传统水龙头开发多依赖经验开模后反复试模调整，不仅开发周期长，还容易出现出水飞溅、局部压损过大、流量不达标等问题，借助流体仿真手段在设计阶段完成流道性能验证，能大幅减少后期改模成本。这款水龙头的设计过程中，首先梳理了民用供水场景的常规压力边界，入户端动压通常在0.15MPa-0.35MPa区间，设计时优先保证该压力区间内出水流量符合民用节水规范要求，同时避免流道内出现大面积涡流区，涡流不仅会带来额外的压力损失，还会引发出水抖动、噪音偏大的问题。从结构设计思路来看，首先确定了手柄的操作行程与阀芯开度的对应关系，保证小开度下水流调节的线性度，避免刚开手柄就出现流量突增的情况；流道过渡段全部采用大圆角顺滑衔接，取消了传统结构中直角转折的流道设计，减少水流在转角处的冲撞损耗。安装边界上，这款水龙头适配常规家装4分进水接口，进水端中心距台面安装孔的距离符合通用卫浴安装规范，主体外轮廓最大宽度控制在常规台盆的避让范围内，不会出现安装后与台盆边缘干涉的情况，出水嘴的延伸长度覆盖台盆接水区域的核心位置，日常洗漱、接水时不会出现水流溅到台盆外的情况。流体仿真过程中，重点追踪了不同阀芯开度下的流道流速分布，从仿真结果可以看到，全开状态下主流道内的流速分布均匀，靠近出水嘴位置的流速梯度平缓，没有出现局部流速过高的区域，这意味着出水时水流束集中，不会因为局部紊流导致水花飞溅；同时仿真提取了不同入口压力下的出口流量数据，验证了在标准供水压力下流量满足节水要求，不会出现流量过大造成水资源浪费，也不会因为流道压损过大导致出水偏小影响使用。另外在结构细节上，阀芯安装位的同轴度公差在建模时就做了装配约束模拟，保证装配后阀芯密封面贴合均匀，不会出现长期使用后渗漏的问题；主体外壁的厚度分布兼顾了铸造工艺的成型要求，壁厚过渡均匀，避免铸造时出现缩孔、冷隔等缺陷，同时也控制了整体重量，减少不必要的材料消耗。
