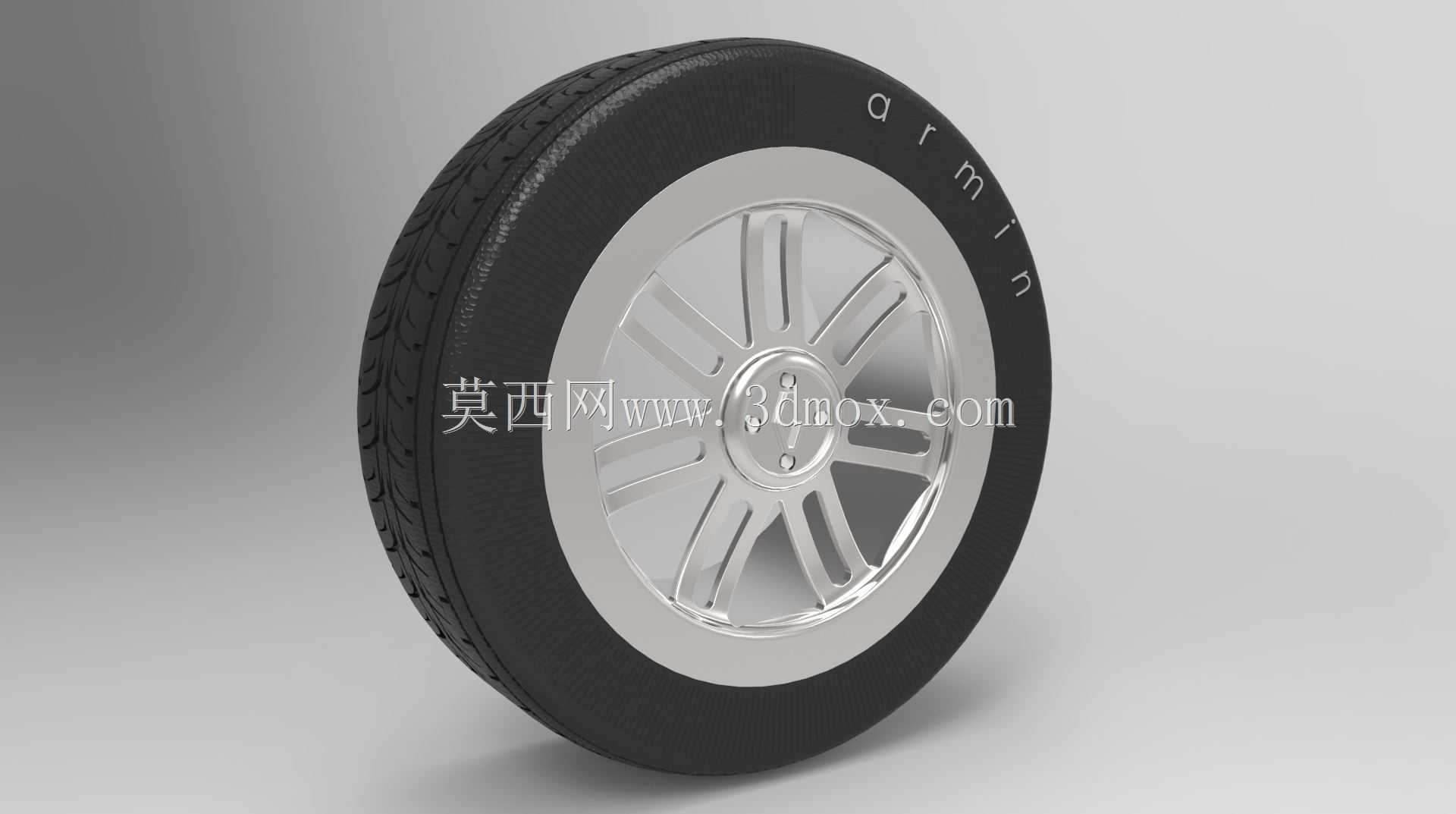

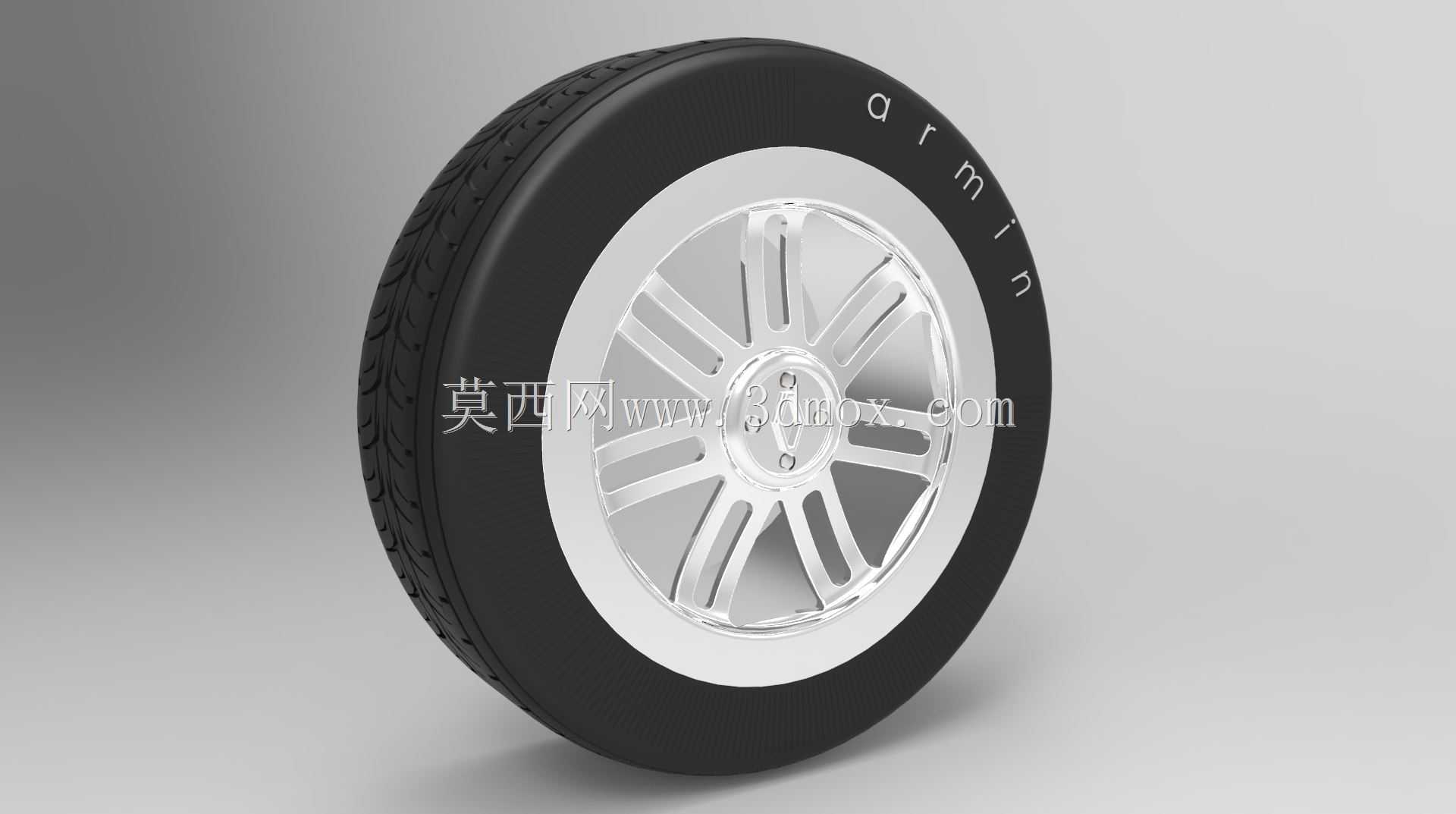

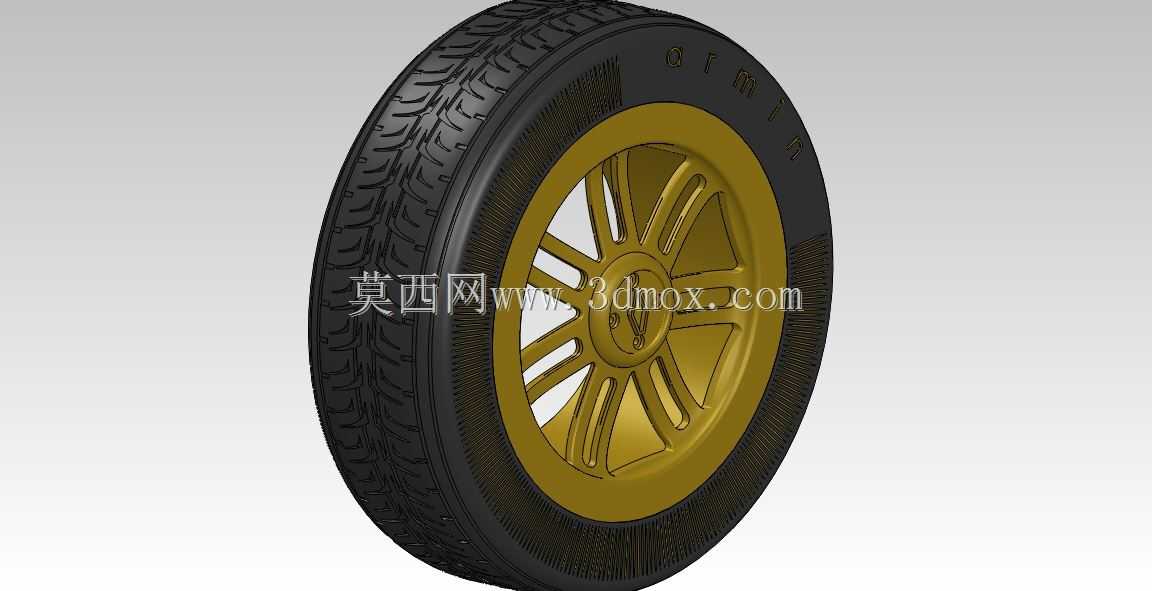

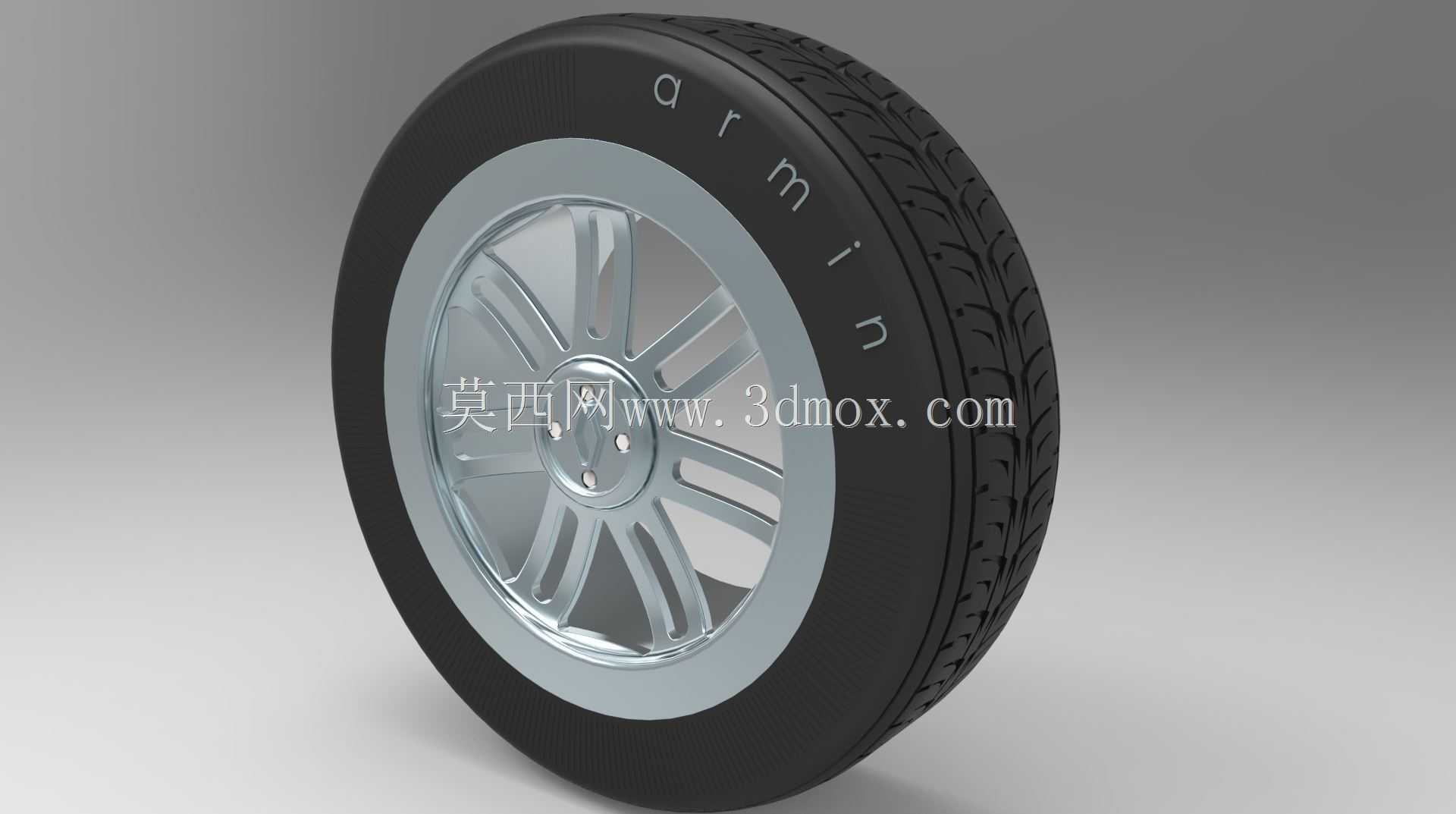

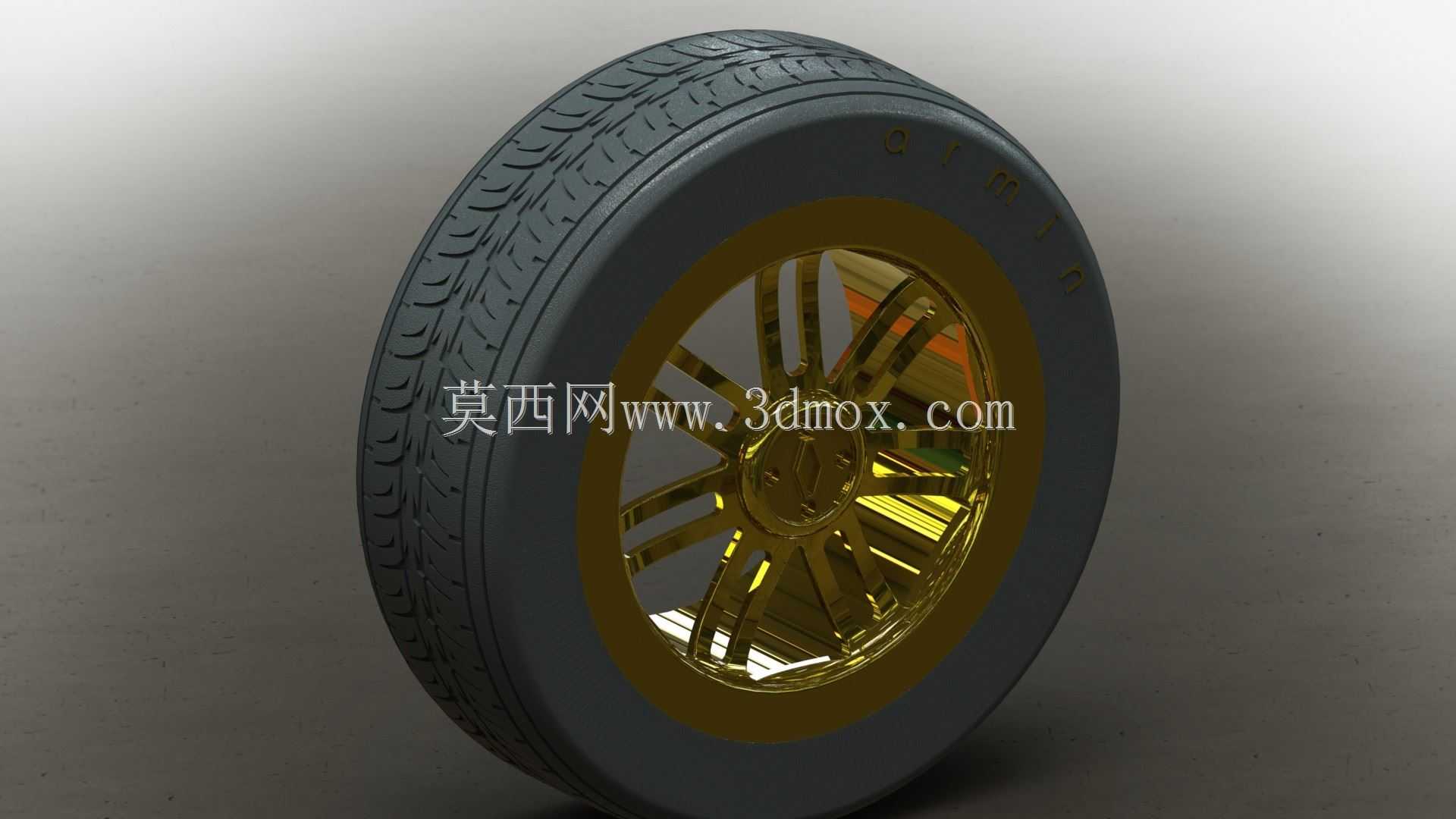

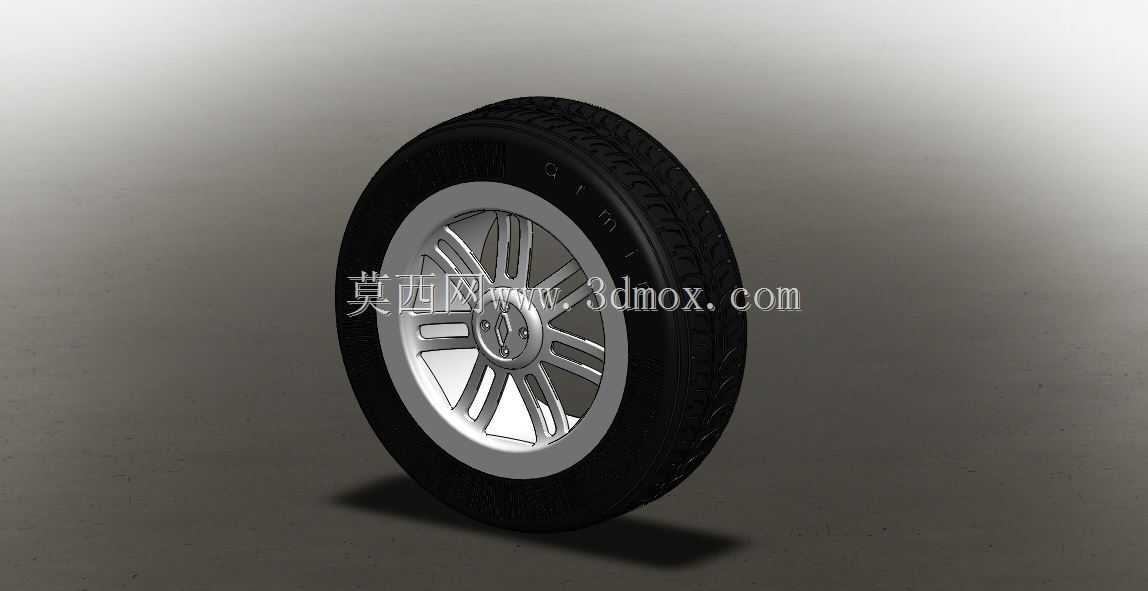

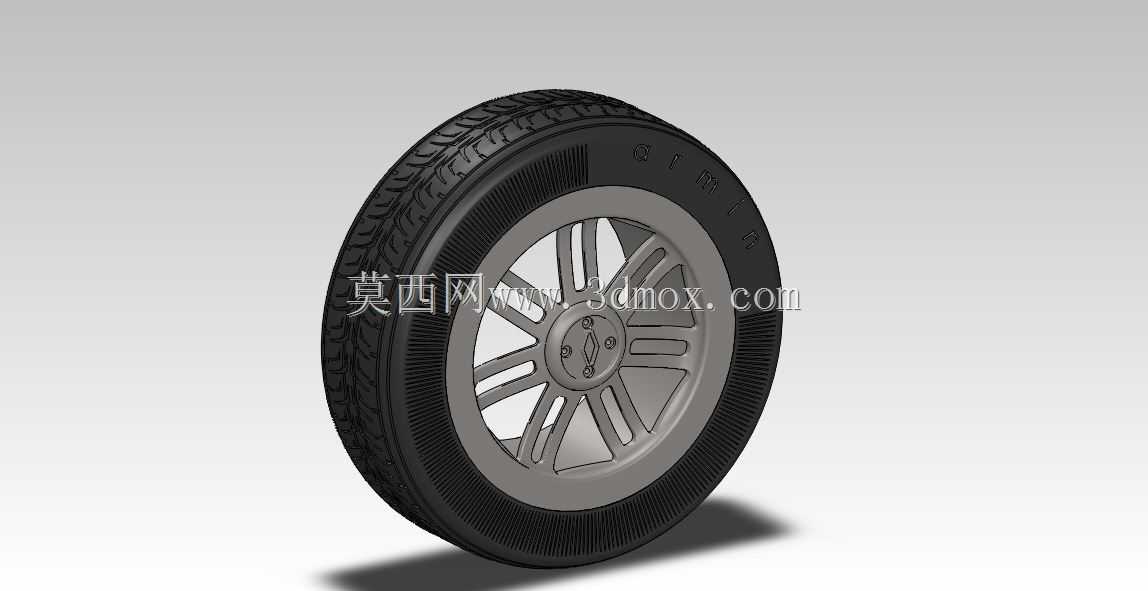

乘用车铝合金轮毂配套橡胶轮胎结构

日常做整车底盘行走系统匹配时，车轮总成的数模是总布置阶段必须核对边界的核心部件，这套带铝合金轮毂的乘用车子午线轮胎结构，刚好覆盖了常规家用前驱车型的车轮装配全要素。先从安装边界说起，轮辐采用多辐条变截面设计，中心定位孔的公差带要匹配转向节轴头的配合尺寸，螺栓孔的分布圆直径对应常规五孔轮毂的安装规格，装配时轮辋的安装面要和制动盘端面完全贴合，避免高速行驶时出现端面跳动引发的方向盘抖动。轮胎部分采用常规民用轿车的子午线胎体结构，胎面的花纹块排布兼顾干湿地抓地性能，纵向排水槽的深度和宽度对应常规城市道路的排水需求，胎侧的厚度设计要兼顾过坑洼路面时的抗冲击能力，避免低速冲击下出现鼓包问题。实际应用场景里，这类车轮总成主要适配A级到B级的家用乘用车，日常行驶中承担整车全部垂直载荷，同时传递驱动力、制动力以及转向时的侧向力，建模时特意还原了胎侧的弧度和轮辋的压装配合位置，轮辋的轮缘高度符合国标对乘用车车轮的安全要求，防止轮胎在低气压状态下脱圈。设计思路上，轮毂的辐条造型在满足结构强度的前提下做了等强度优化，辐条根部的圆角过渡避免应力集中，经过有限元校核可以满足常规工况下的弯曲疲劳和径向疲劳要求，轮胎的断面宽度和扁平比对应常规16寸轮毂的配套规格，轮拱的匹配间隙预留了转向时的跳动空间，不会在满载转向时出现轮胎蹭轮拱内衬的问题。做总布置校核时，这套数模可以直接用来核对车轮跳动包络，检查转向时和下摆臂、减震器、转向拉杆的间隙，也能用来匹配制动盘、制动卡钳的安装空间，确认卡钳和轮辐之间的安全间隙是否满足要求，避免后期装车出现干涉问题。胎面的花纹建模还原了实际的块体倒角，做CFD仿真分析湿滑路面水滑特性时可以直接调用，轮辋的气门嘴安装位也做了预留，对应常规橡胶气门嘴的安装尺寸，不需要后期再做开孔处理。
